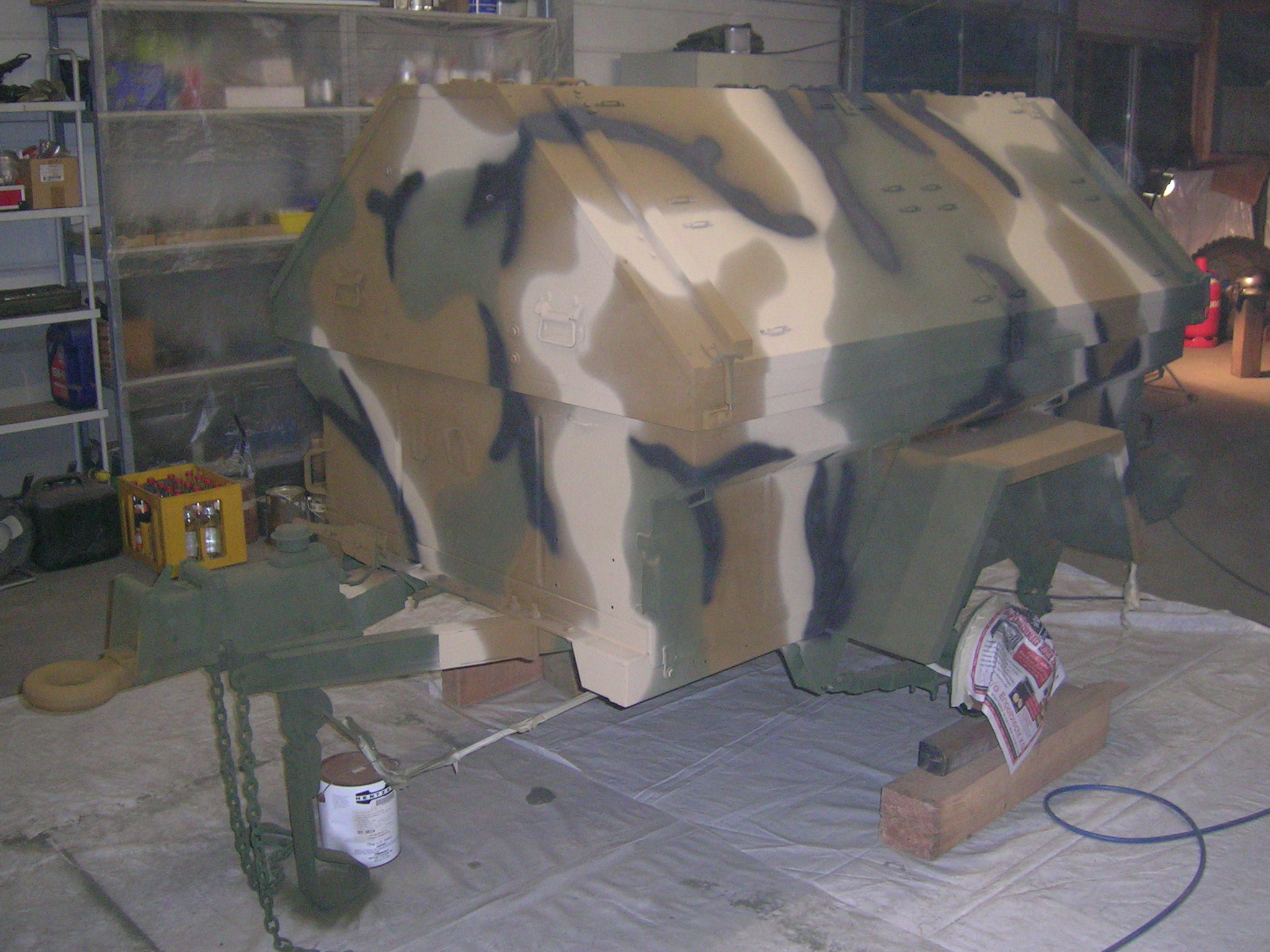

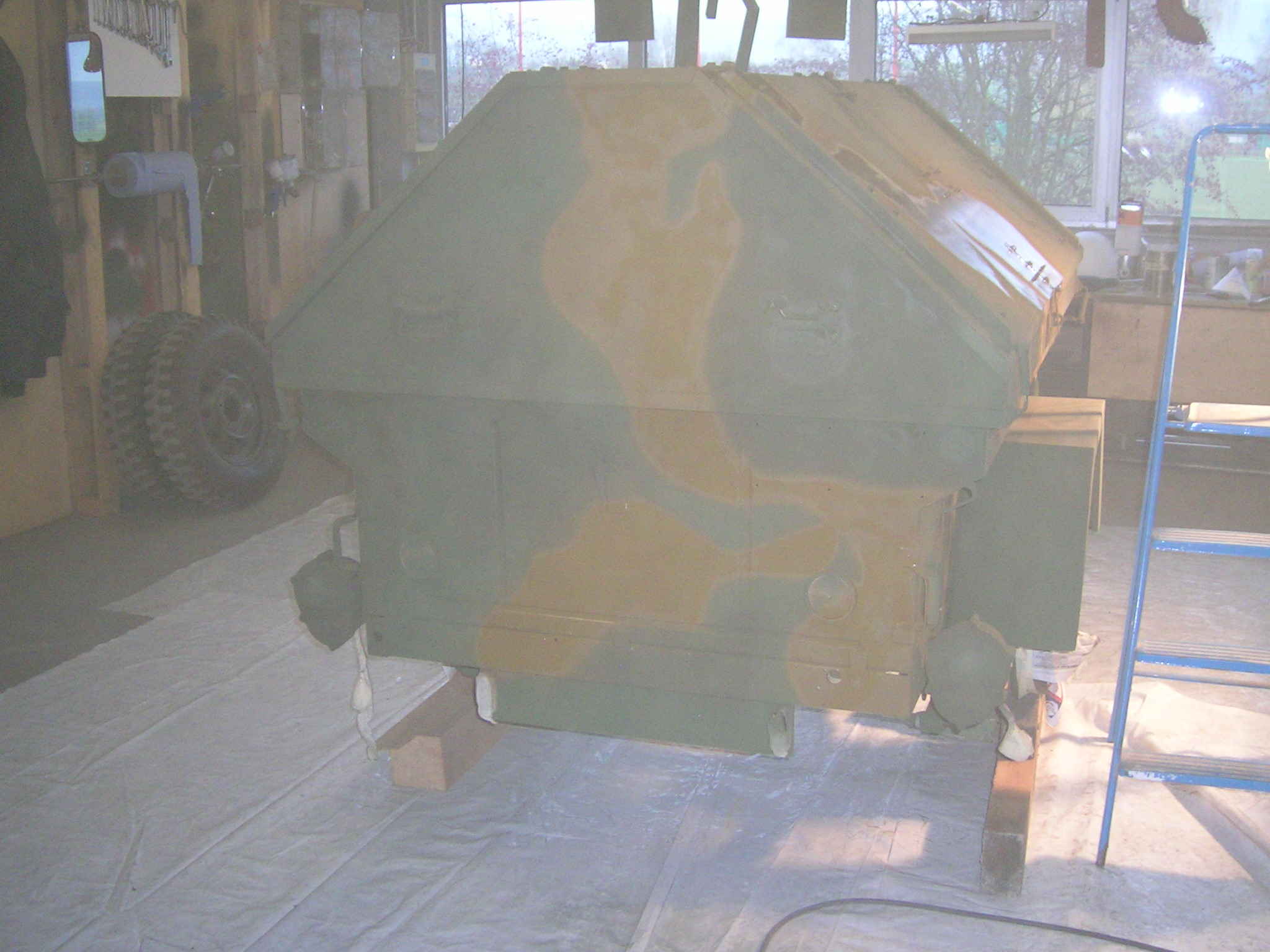

Der M416 A1 US Army Anhänger wurde lackiert

3. Dezember 2009 admin Kommentare 3 Kommentare

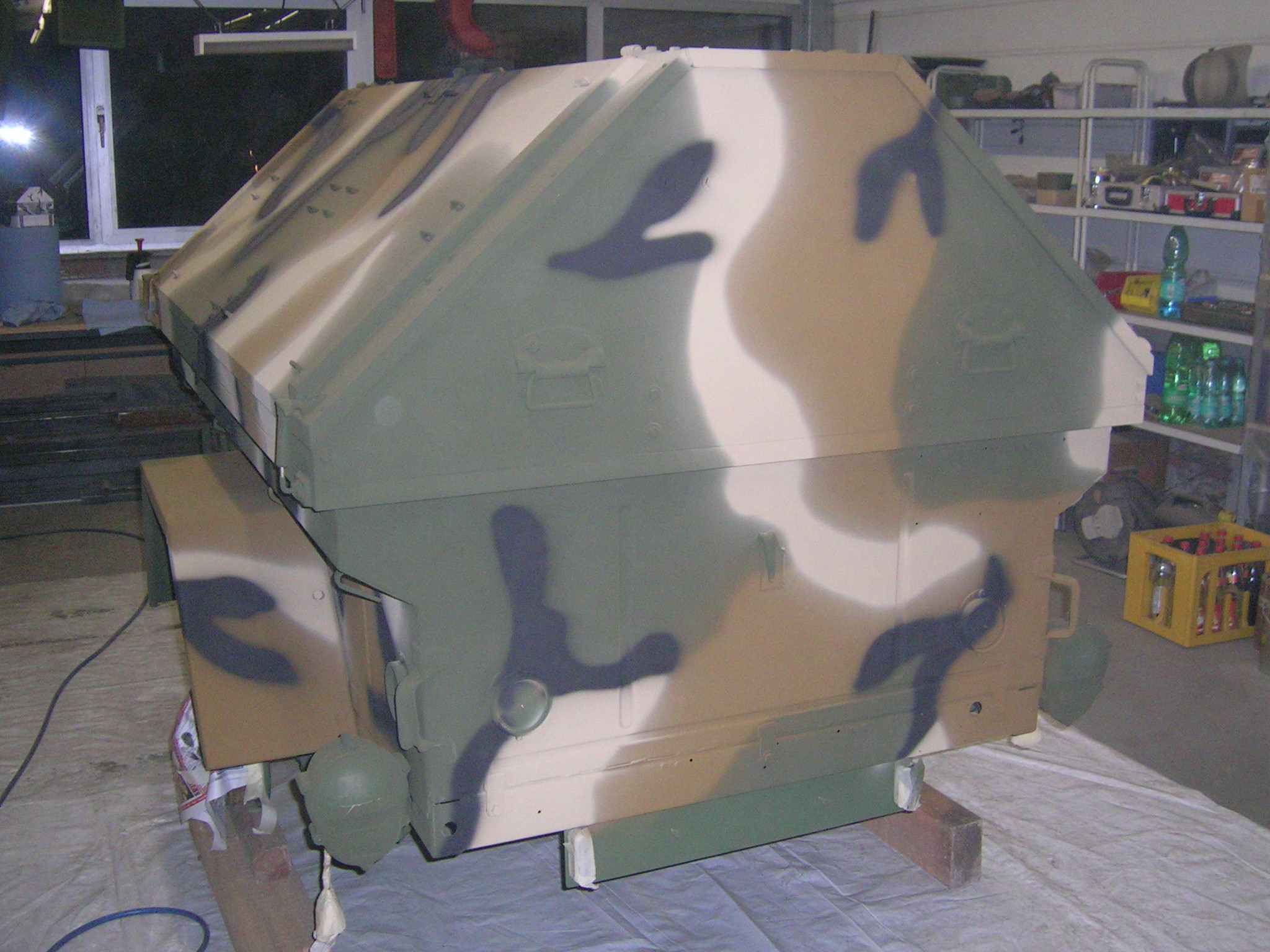

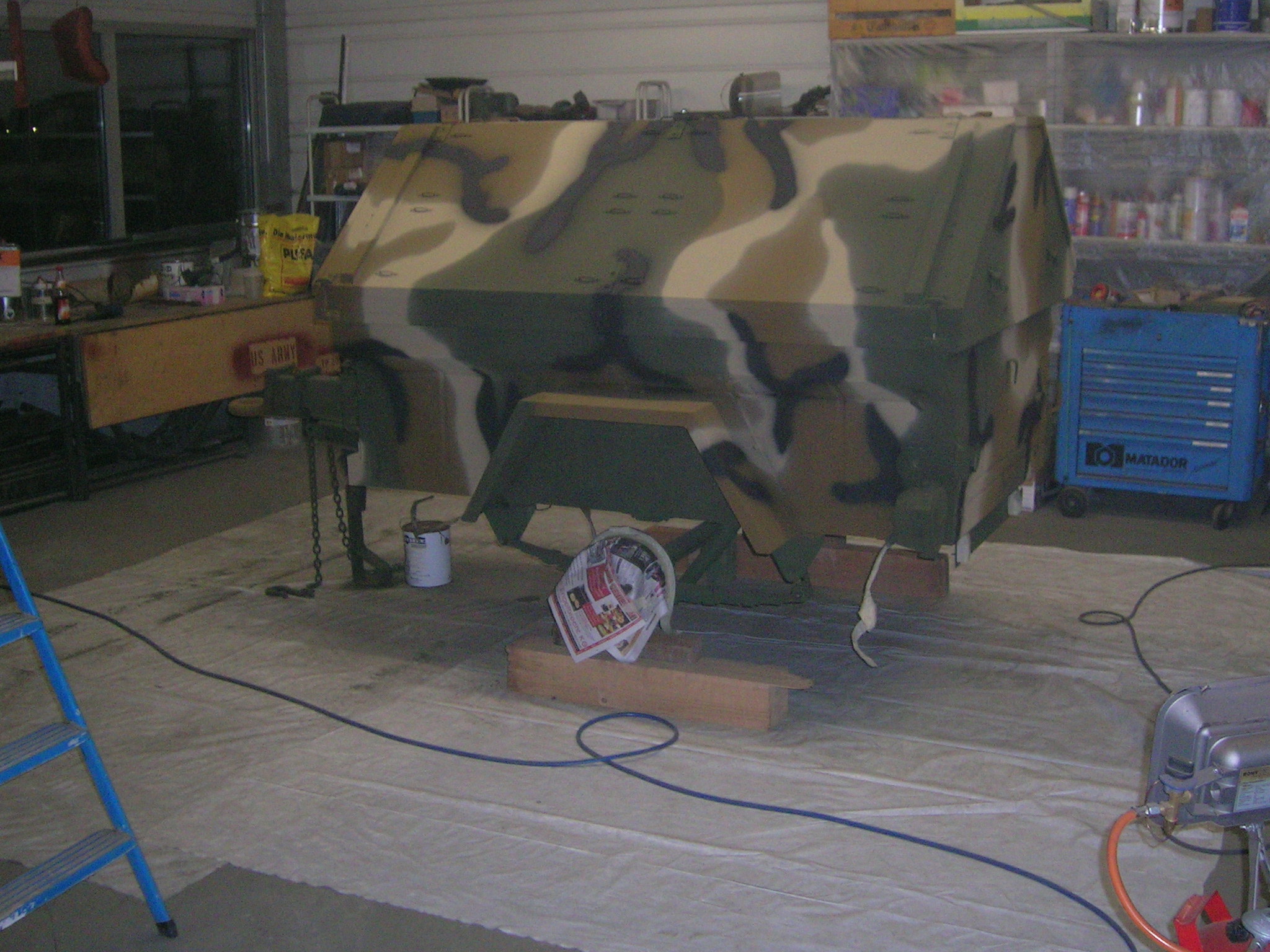

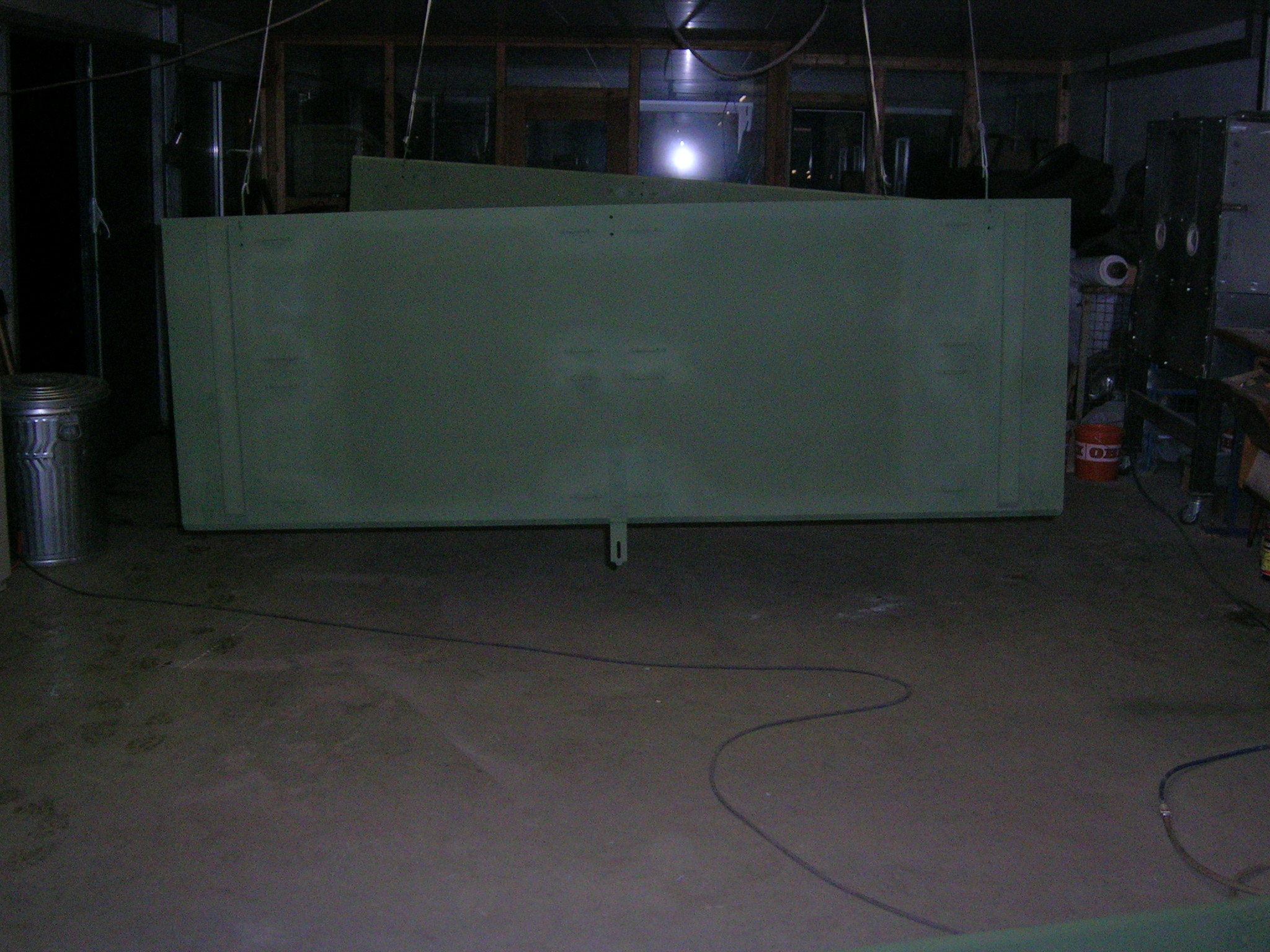

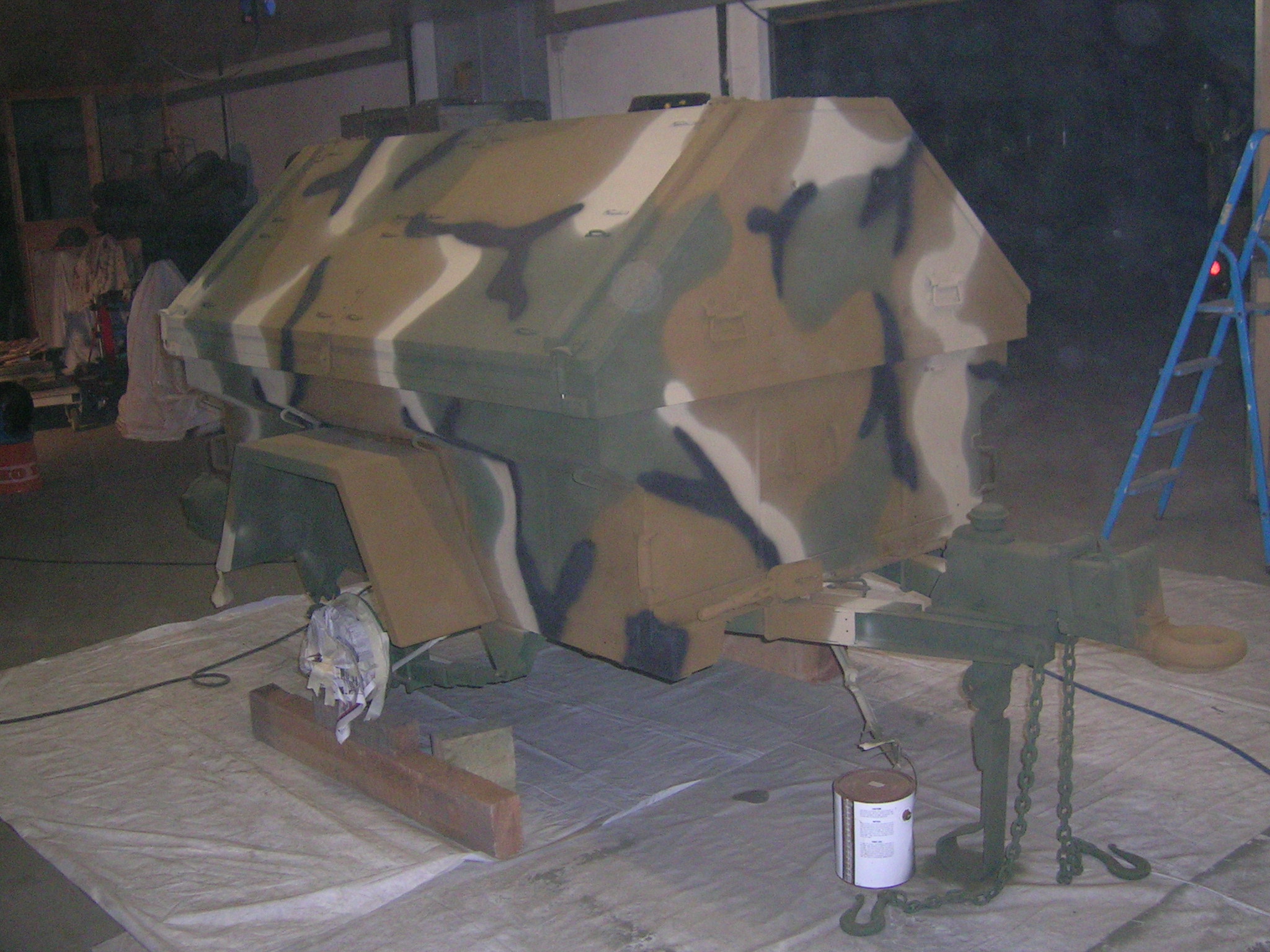

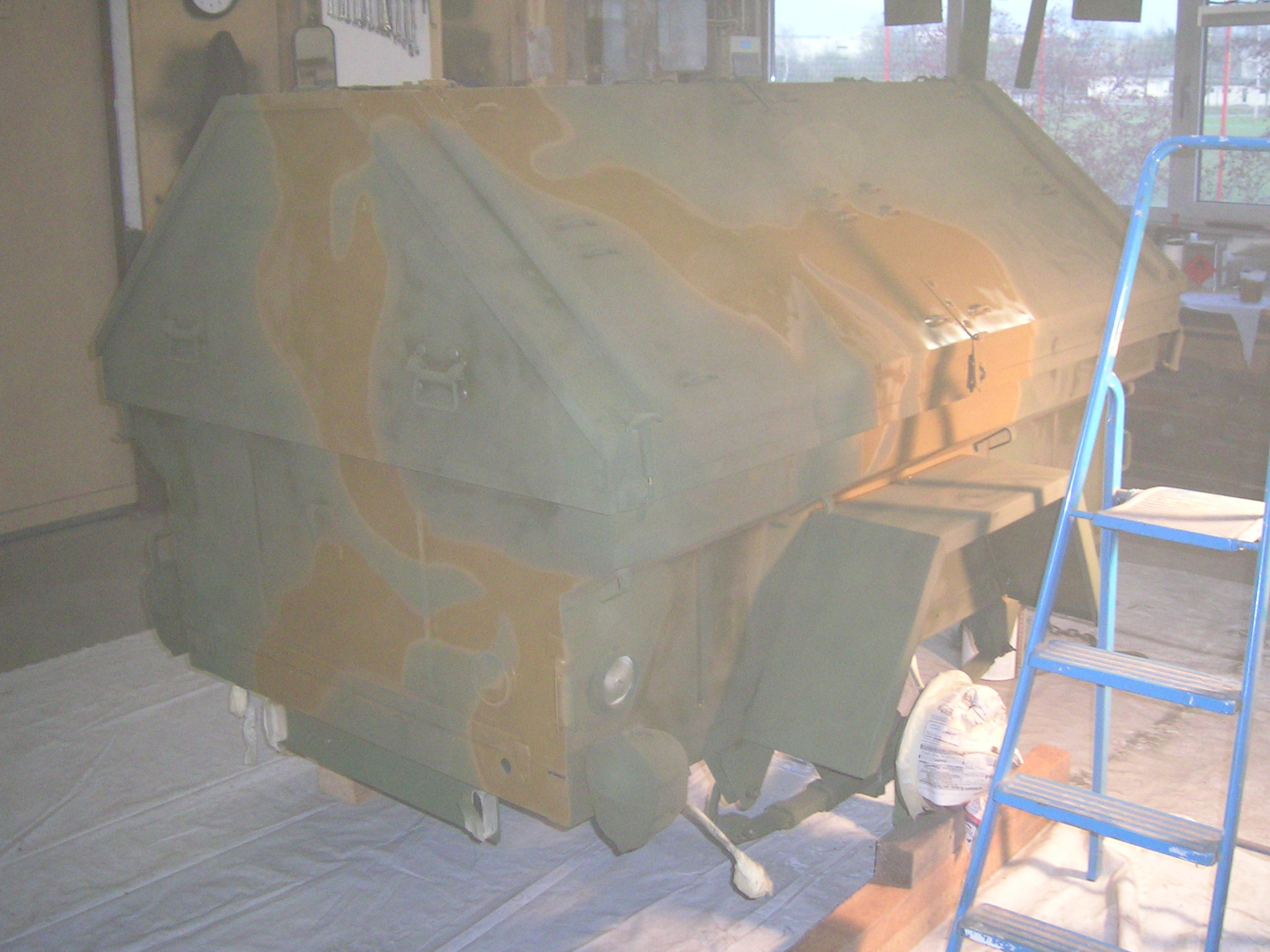

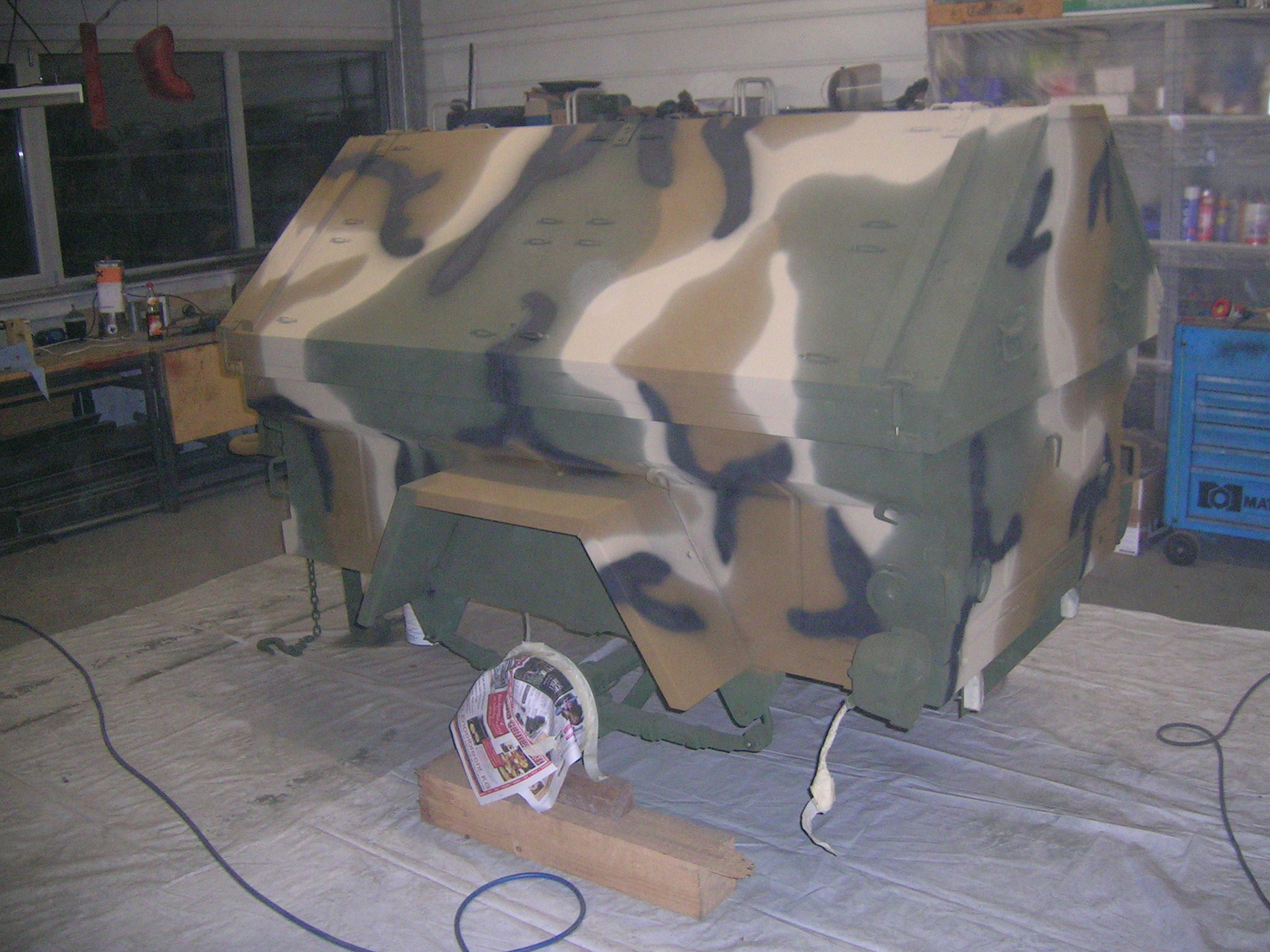

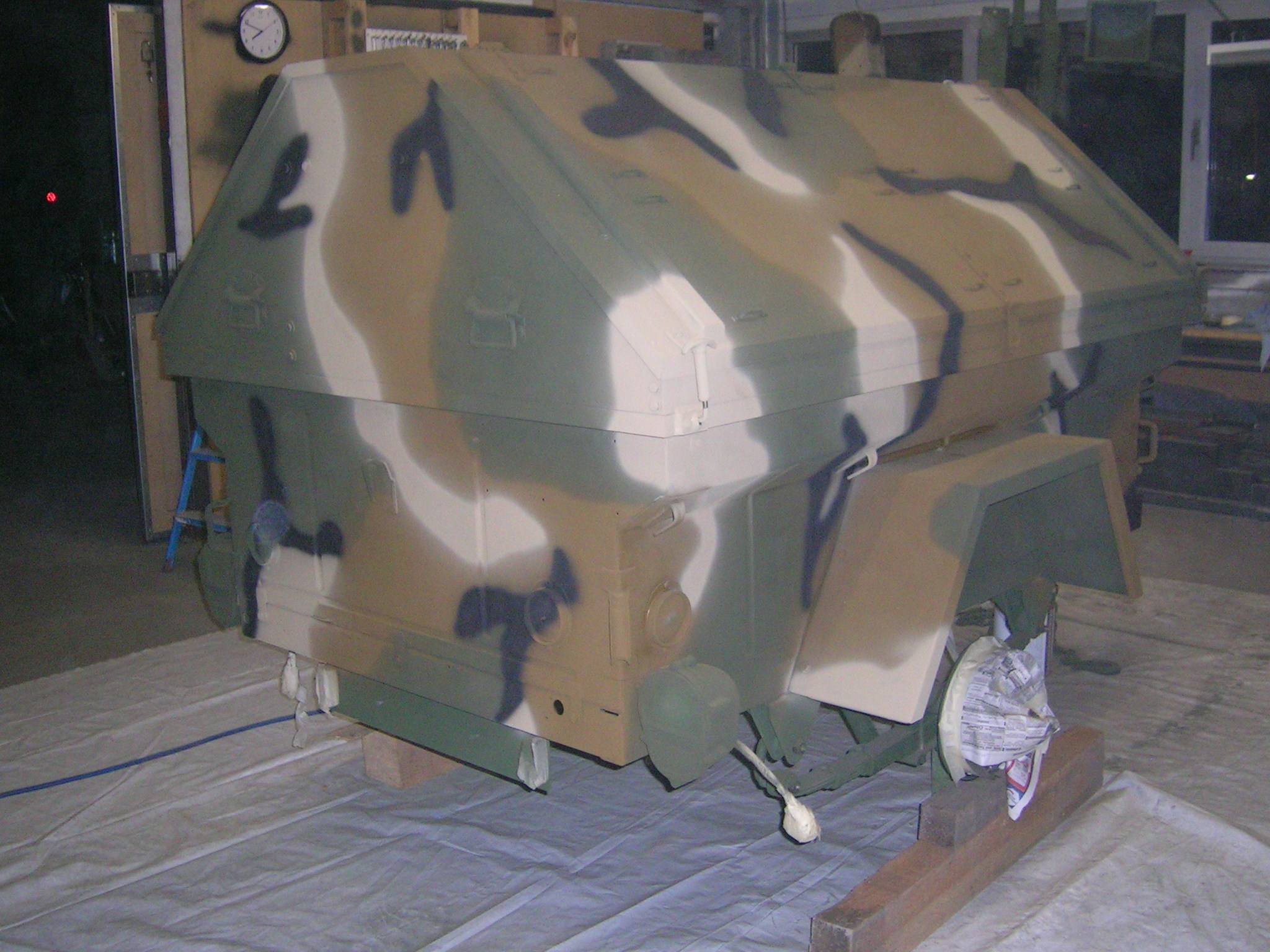

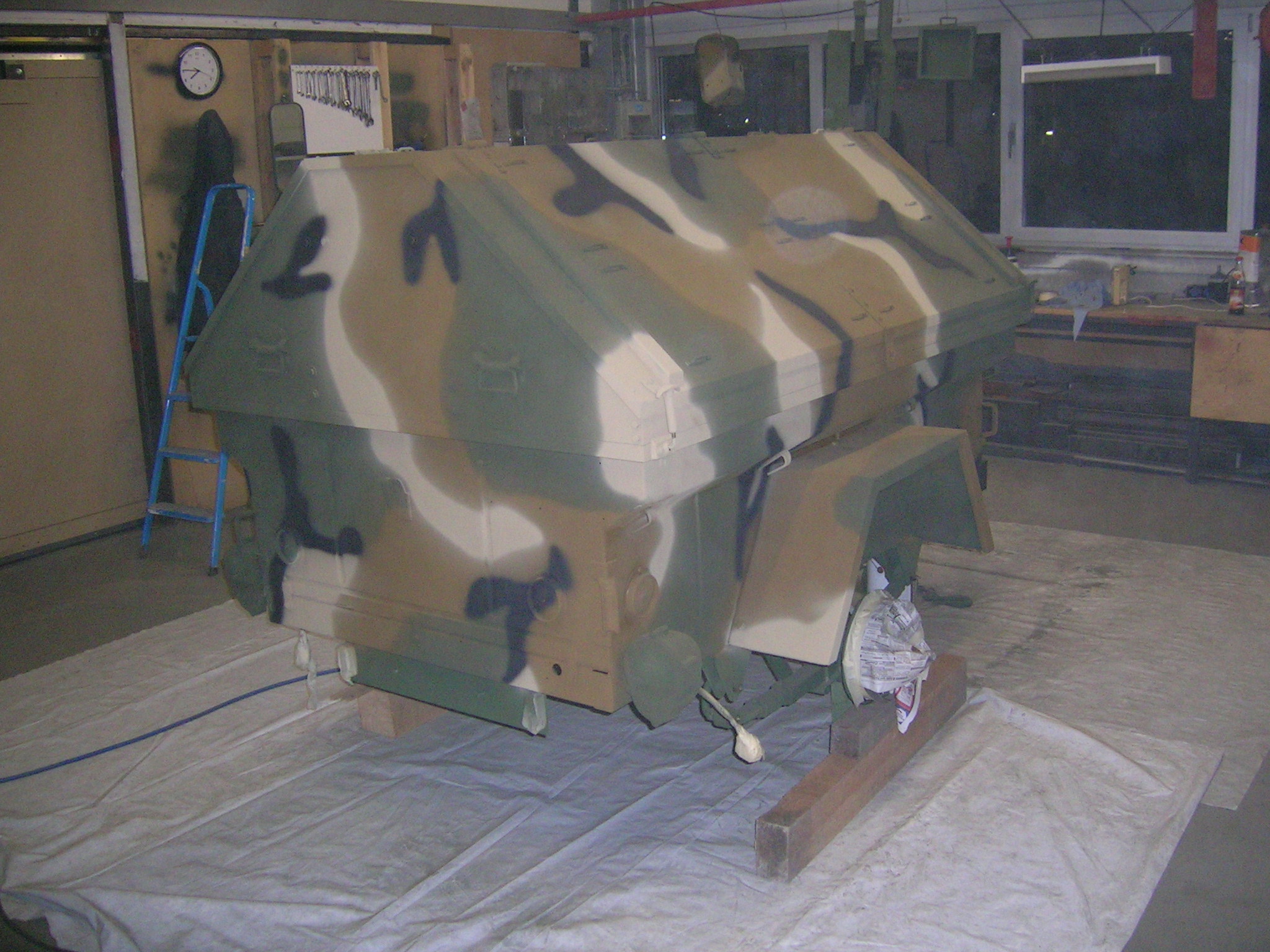

Heute haben wir endlich den Hänger lackiert. Ich hatte vorher das gesamte MERDC- Tarnschema mit einem kleinen Holzstäbchen leicht auf den grünen Lack aufgeritzt, mein Kumpel hat dann die Flecken drauflackiert. Wir benötigten für alle 4 Flecken ganze 6,5 Stunden, das ist erheblich länger als ich gedacht hatte. Naja, jetzt ist die Farbe ja rechtzeitig vorm Winter drauf. Jetzt müssen nur noch die Felgen lackiert werden, die Schubfächer eingebaut werden und die Bremse mit Bremsflüssigkeit gefüllt werden. Dann kommt der TÜV …

Also mein Foto ist scheinbar defekt, da ich keine guten Bilder mehr machen kann. Die Linse hatte ich schon gereinigt, aber ich glaube der Foto ist innen verdreckt. Kein Wunder bei dem ganzen Staub der bei mir in der Halle lagert. Ich muss mir demnächst mal einen neuen kaufen, nach 5 Jahren Dienstzeit kann der Foto ja mal kaputt gehen.

Verwendet habe ich folgende Farben:

forrest green 34079
field drab 30118
sand 30277
black 37038

Hier ein paar Bilder:

[Zeige eine Slideshow]

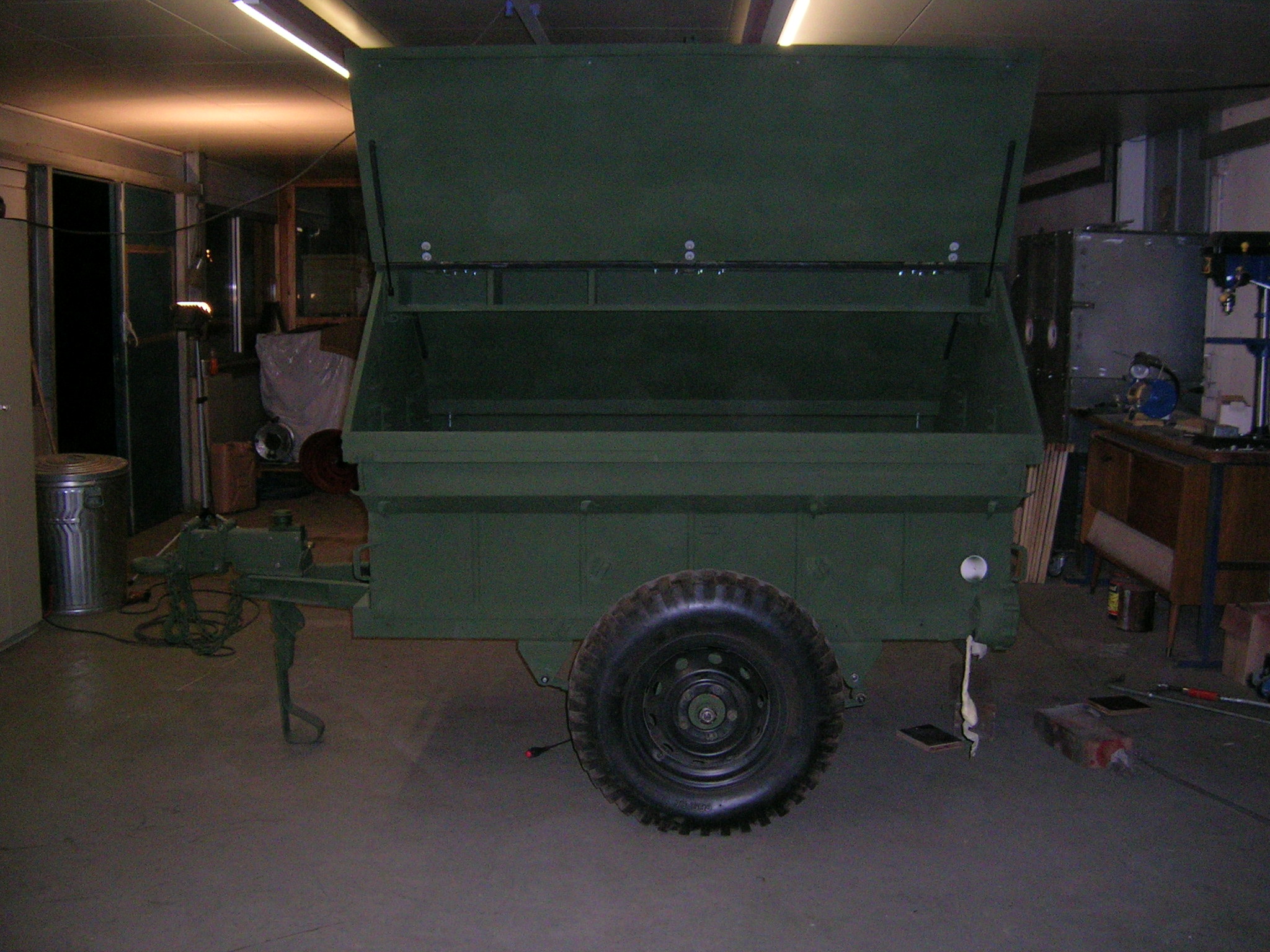

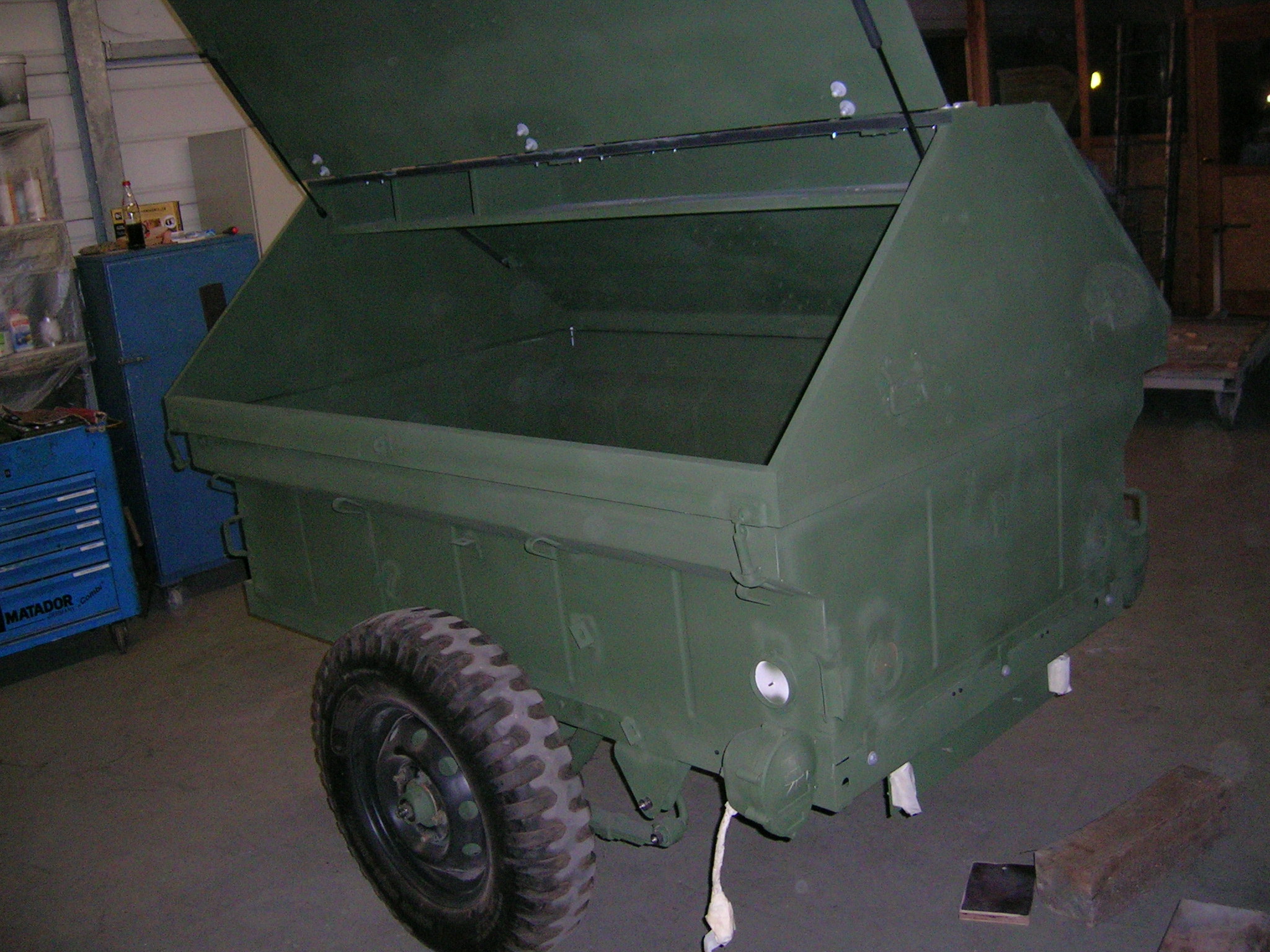

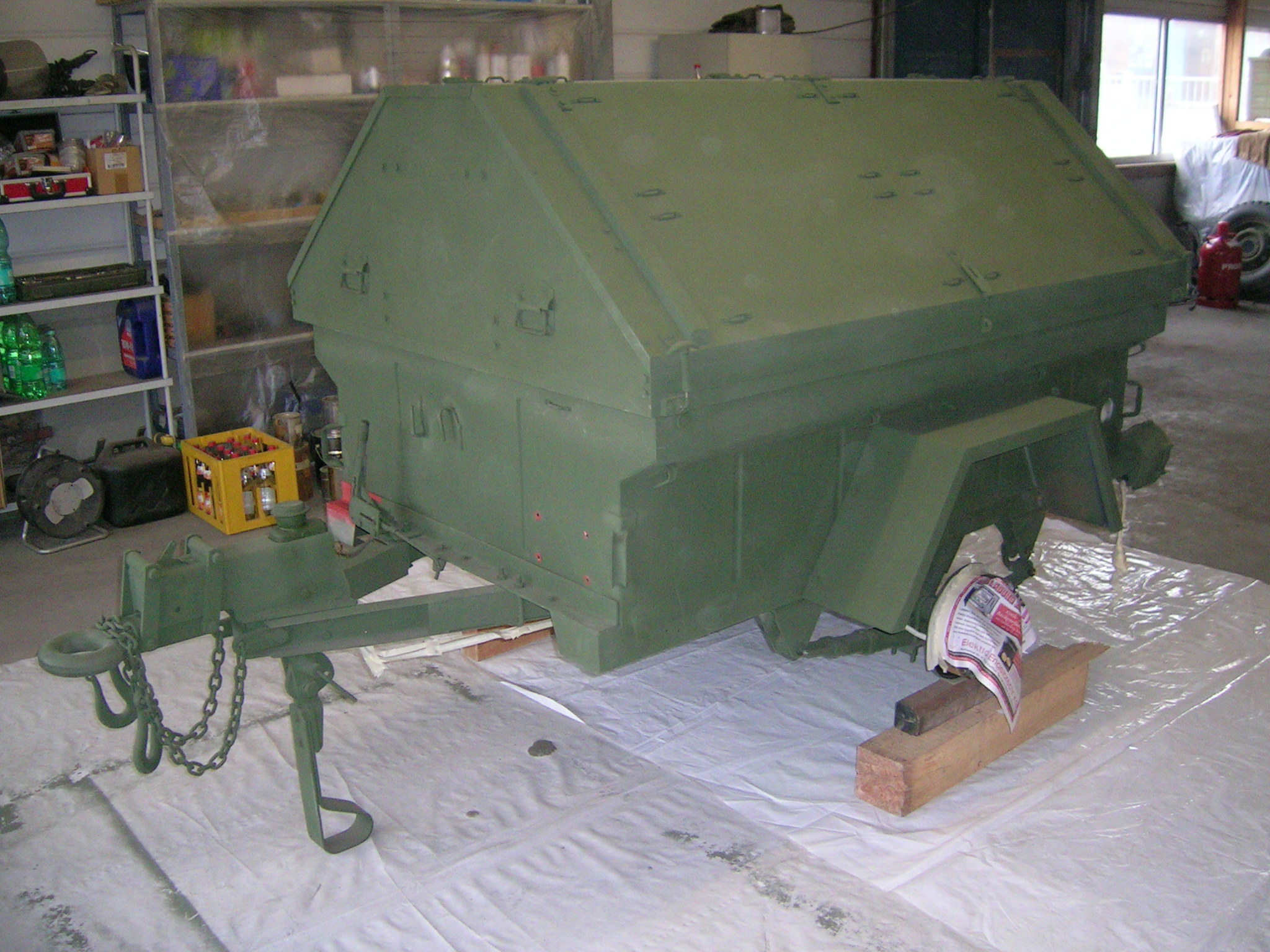

So schaut mein M416 A1 US Army Anhänger im Moment aus

25. November 2009 admin Kommentare 0 Kommentare

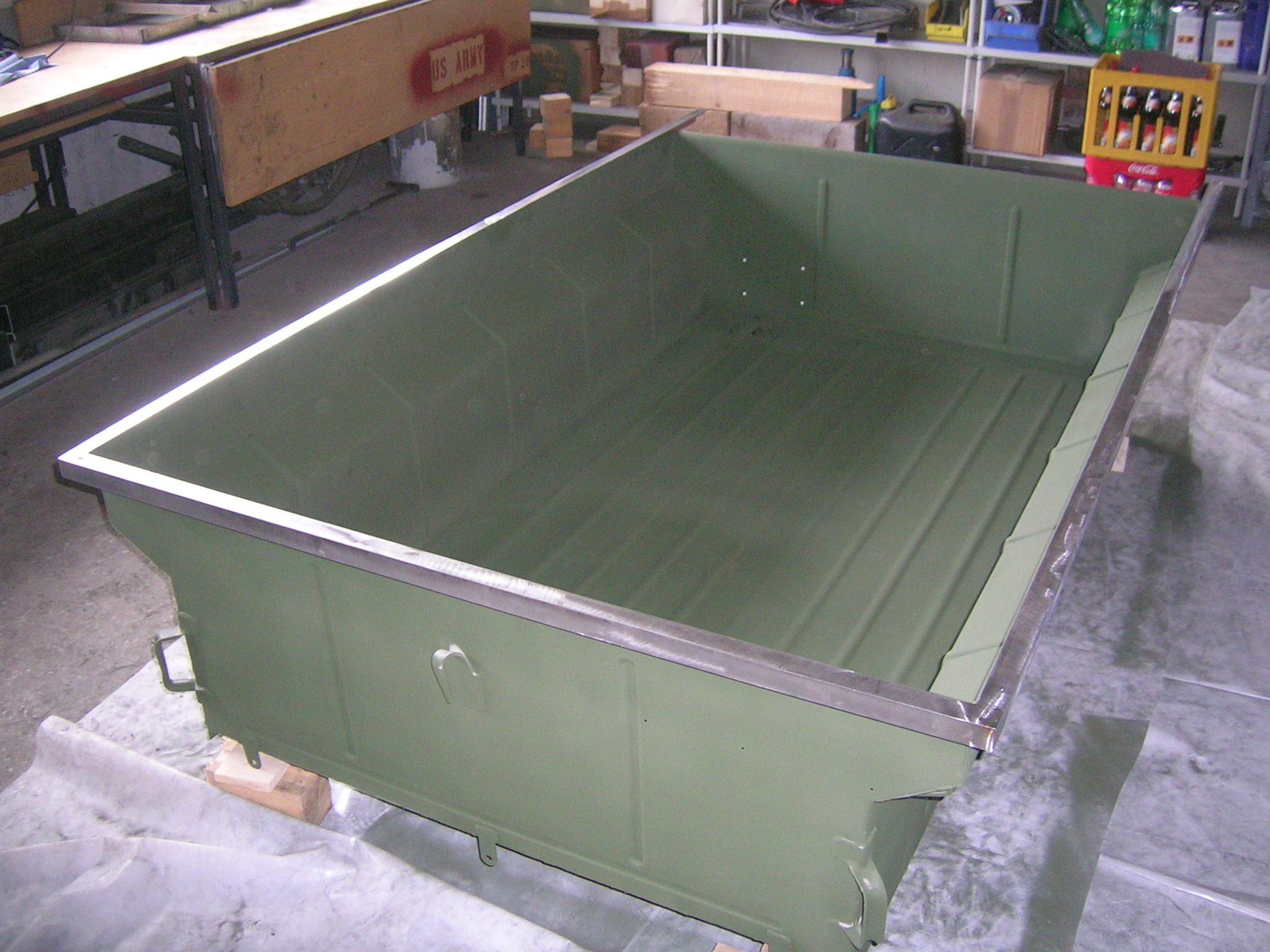

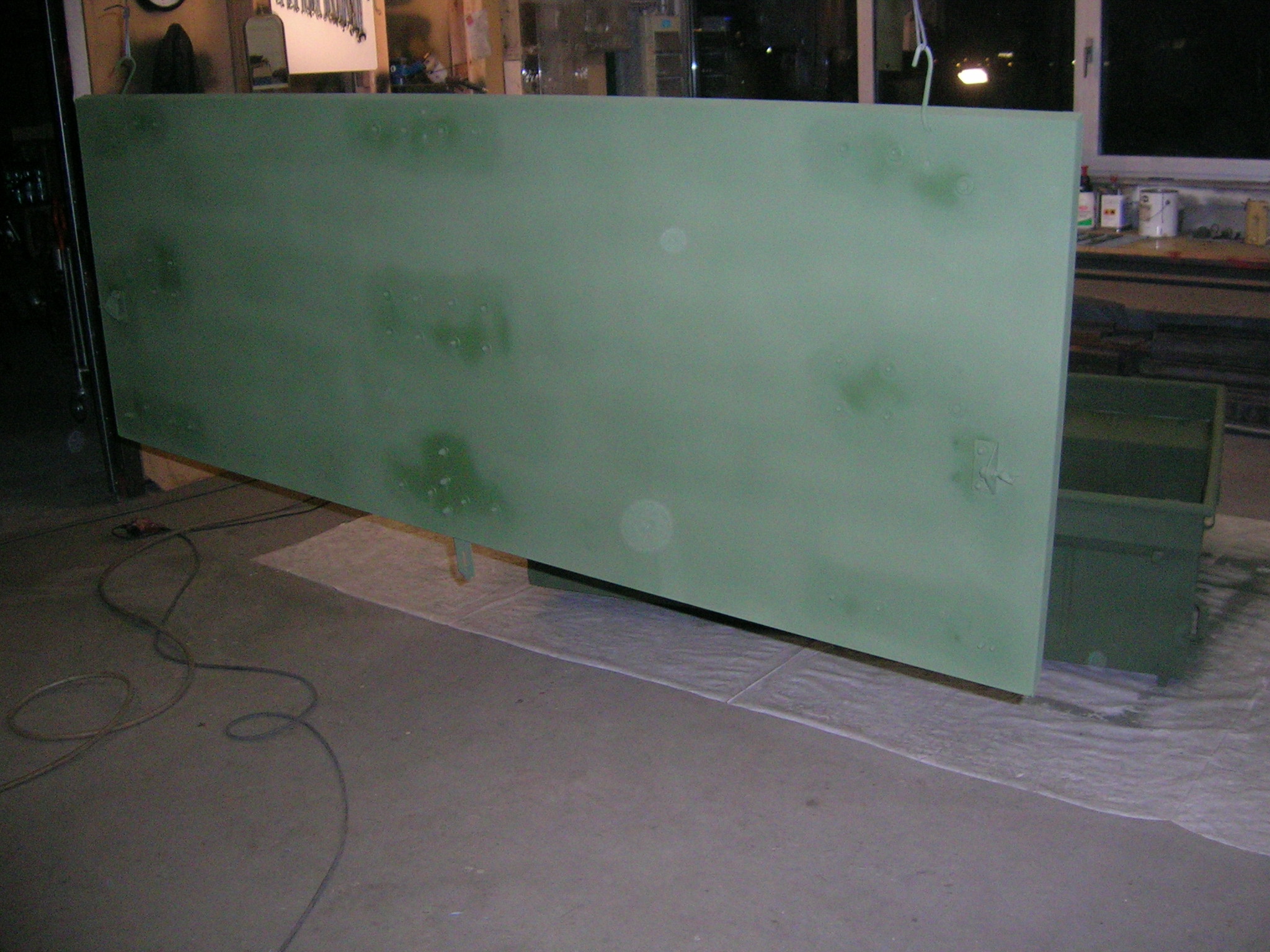

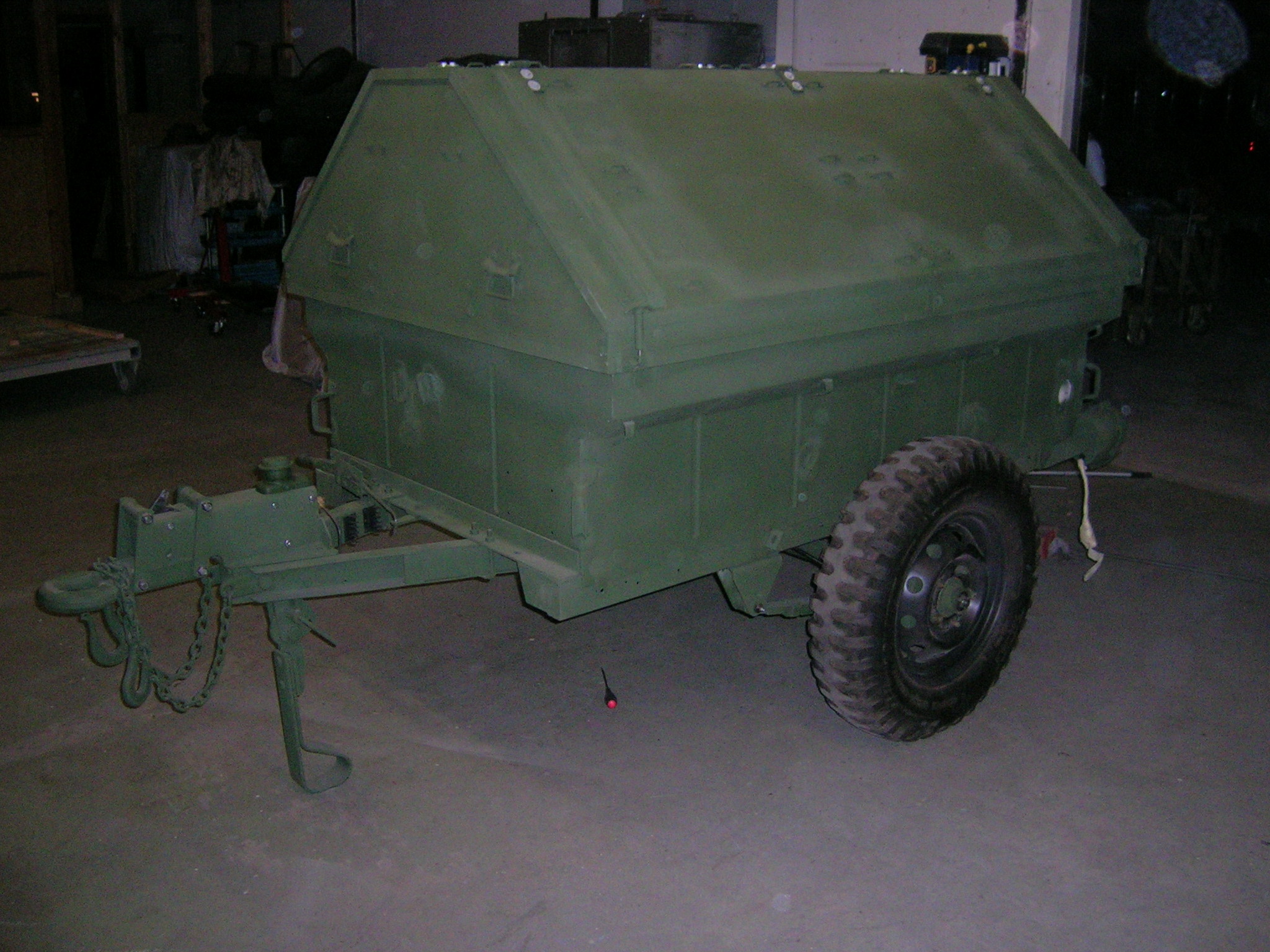

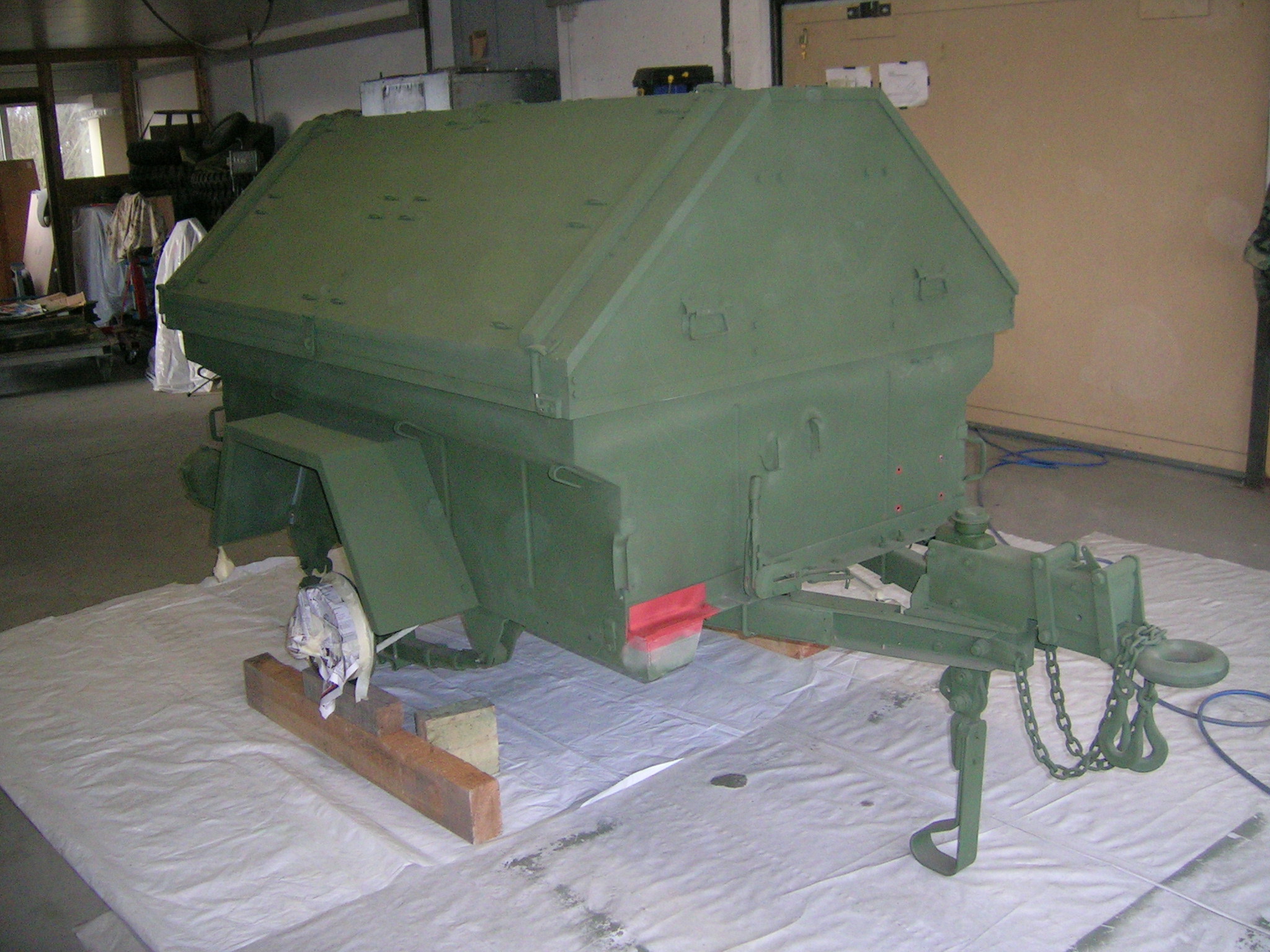

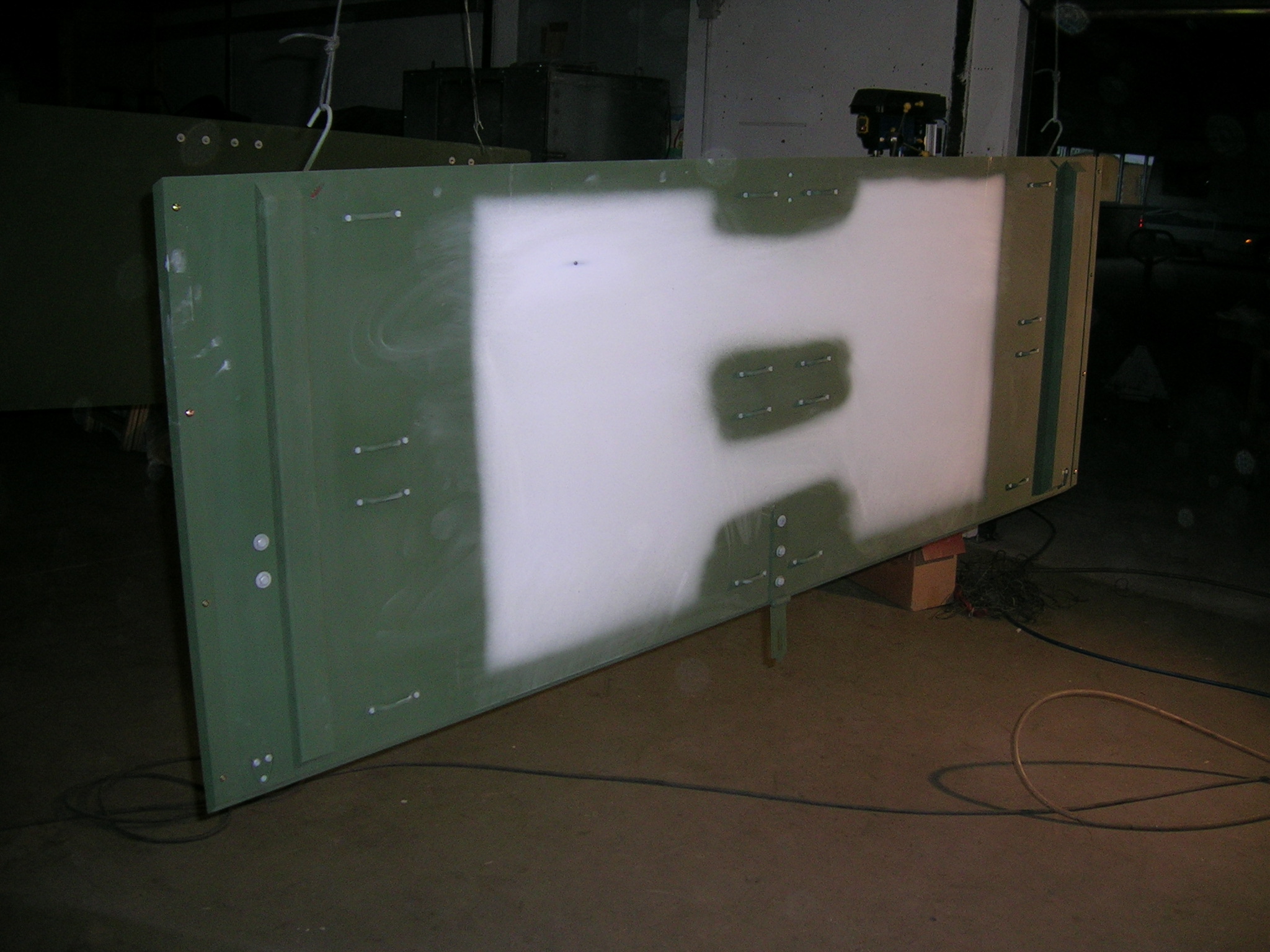

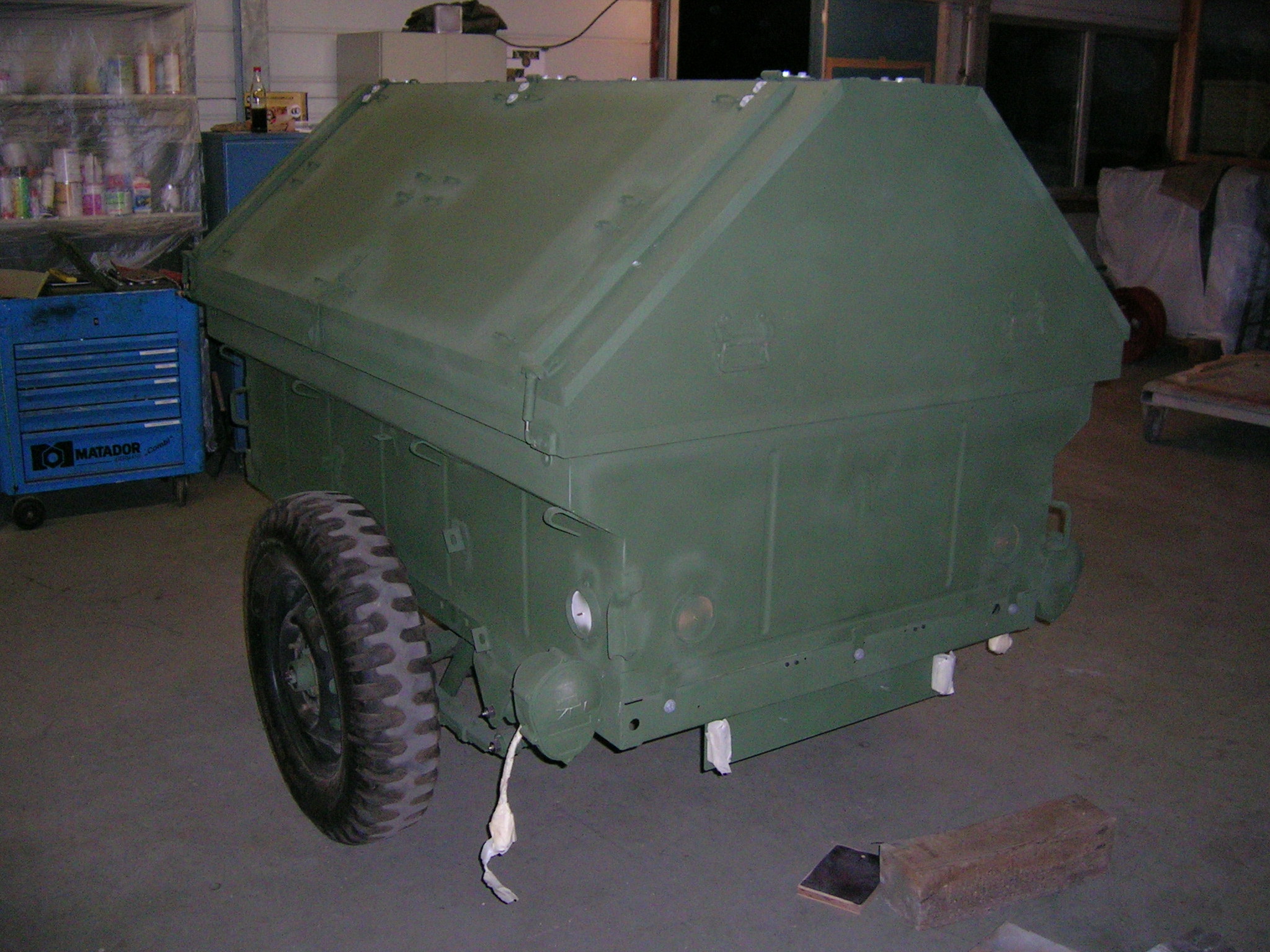

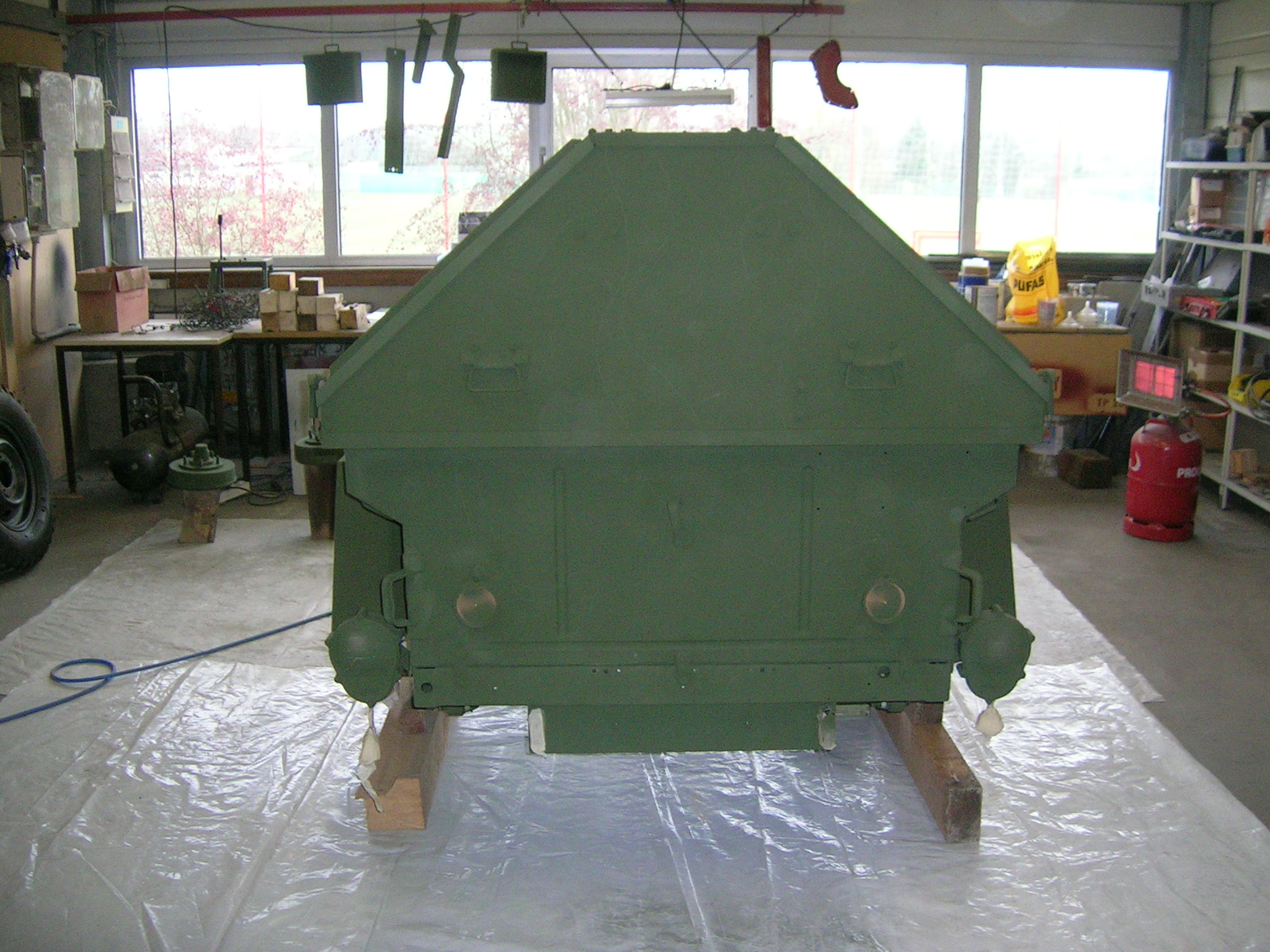

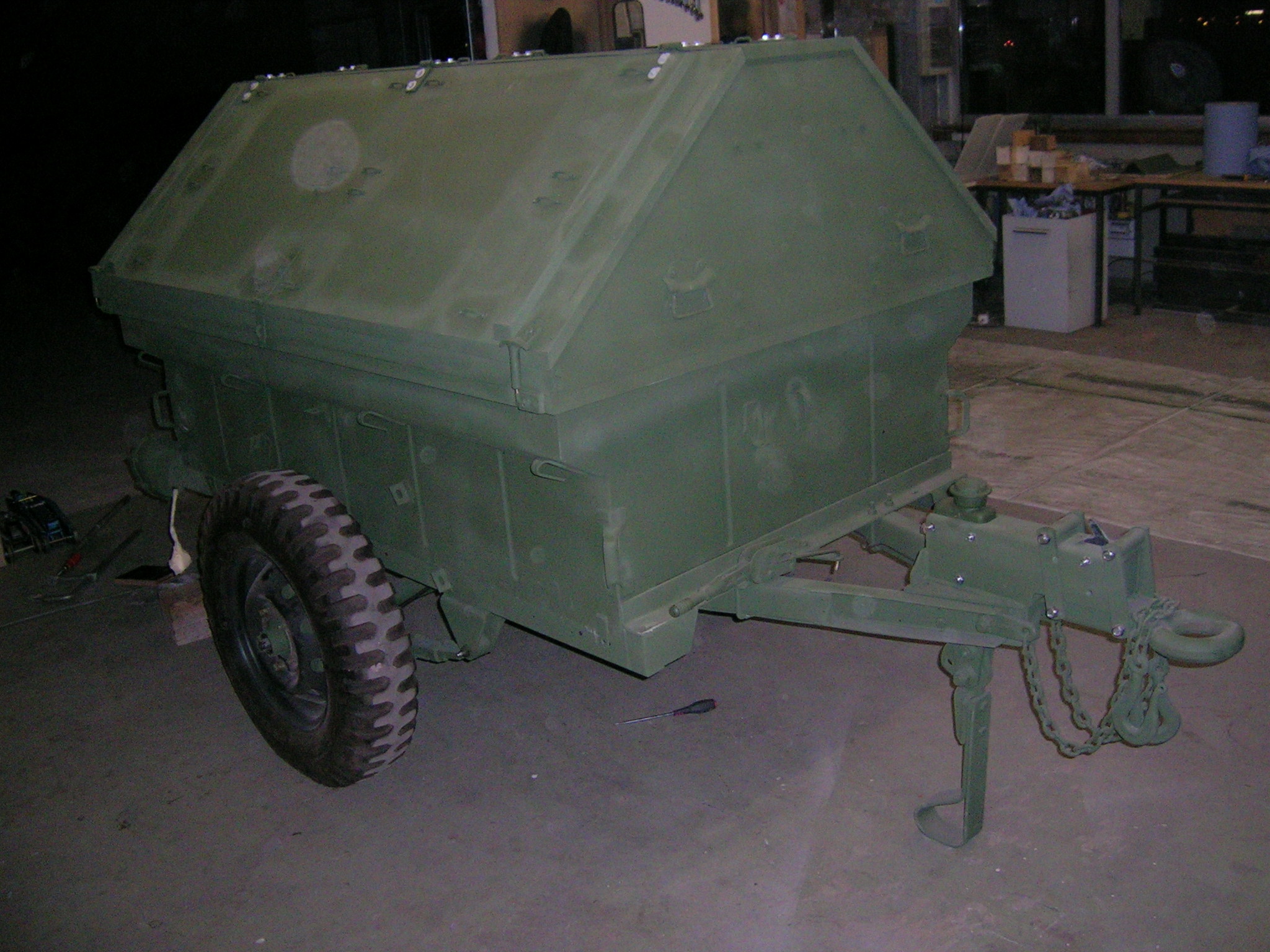

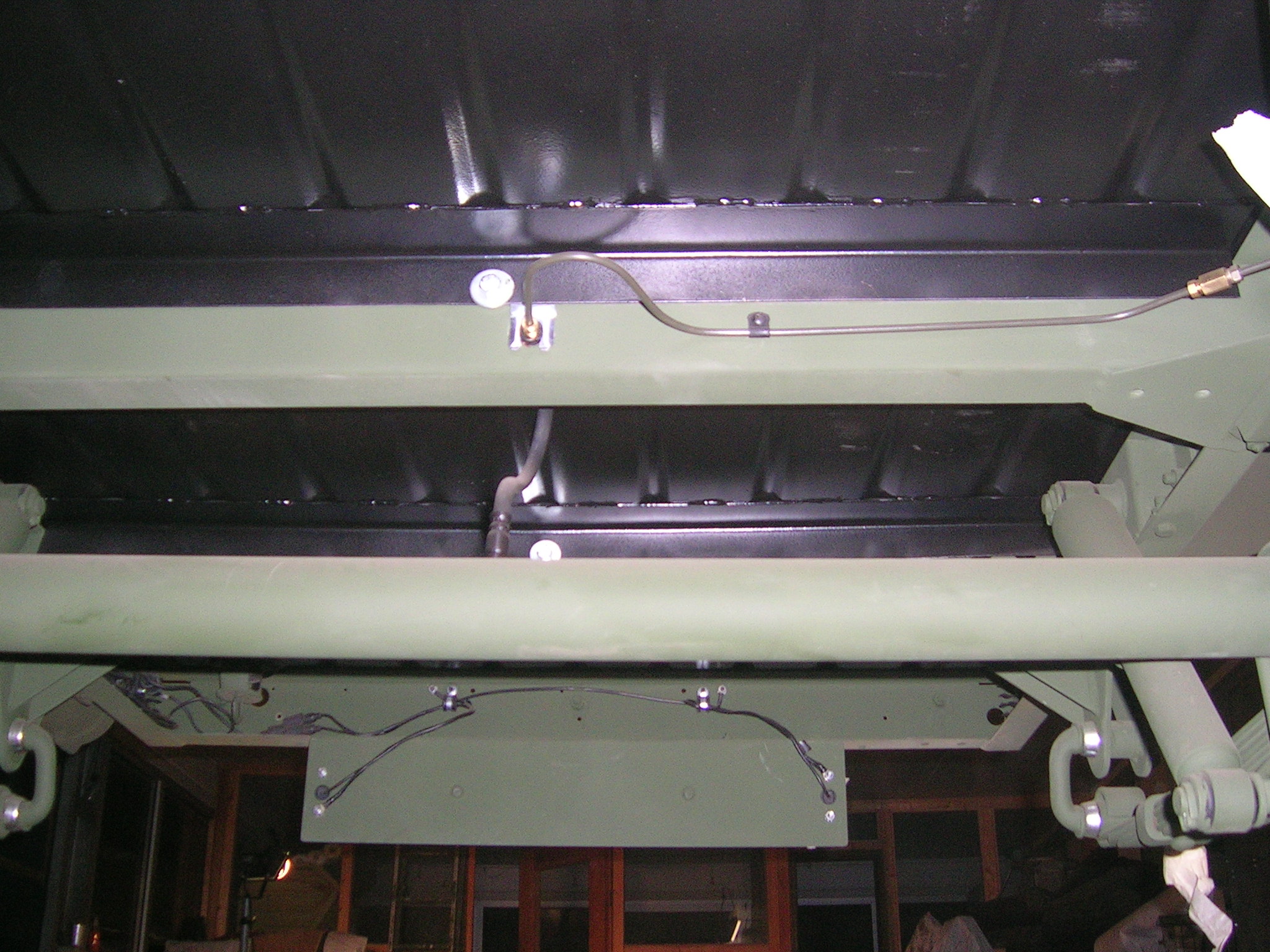

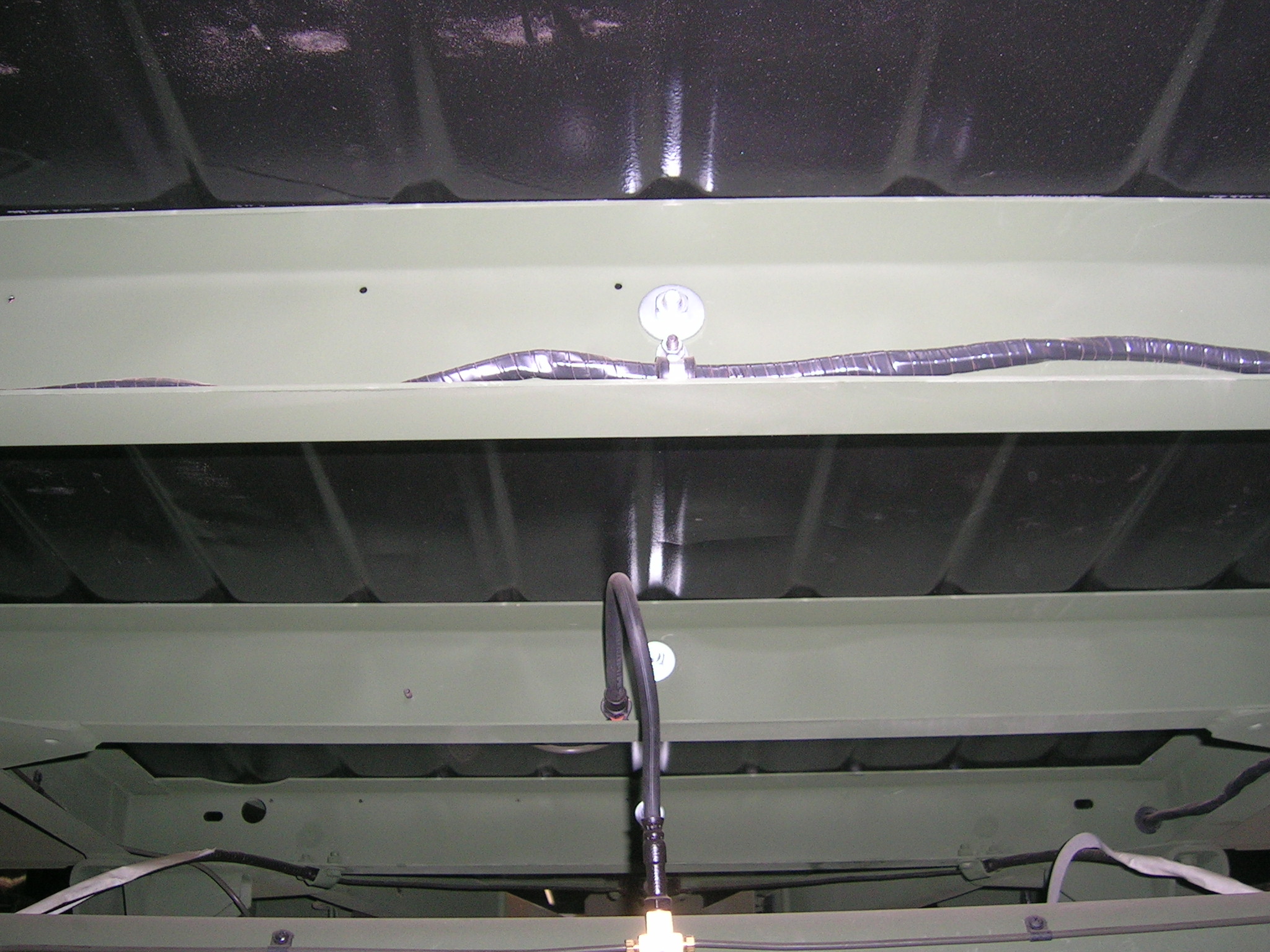

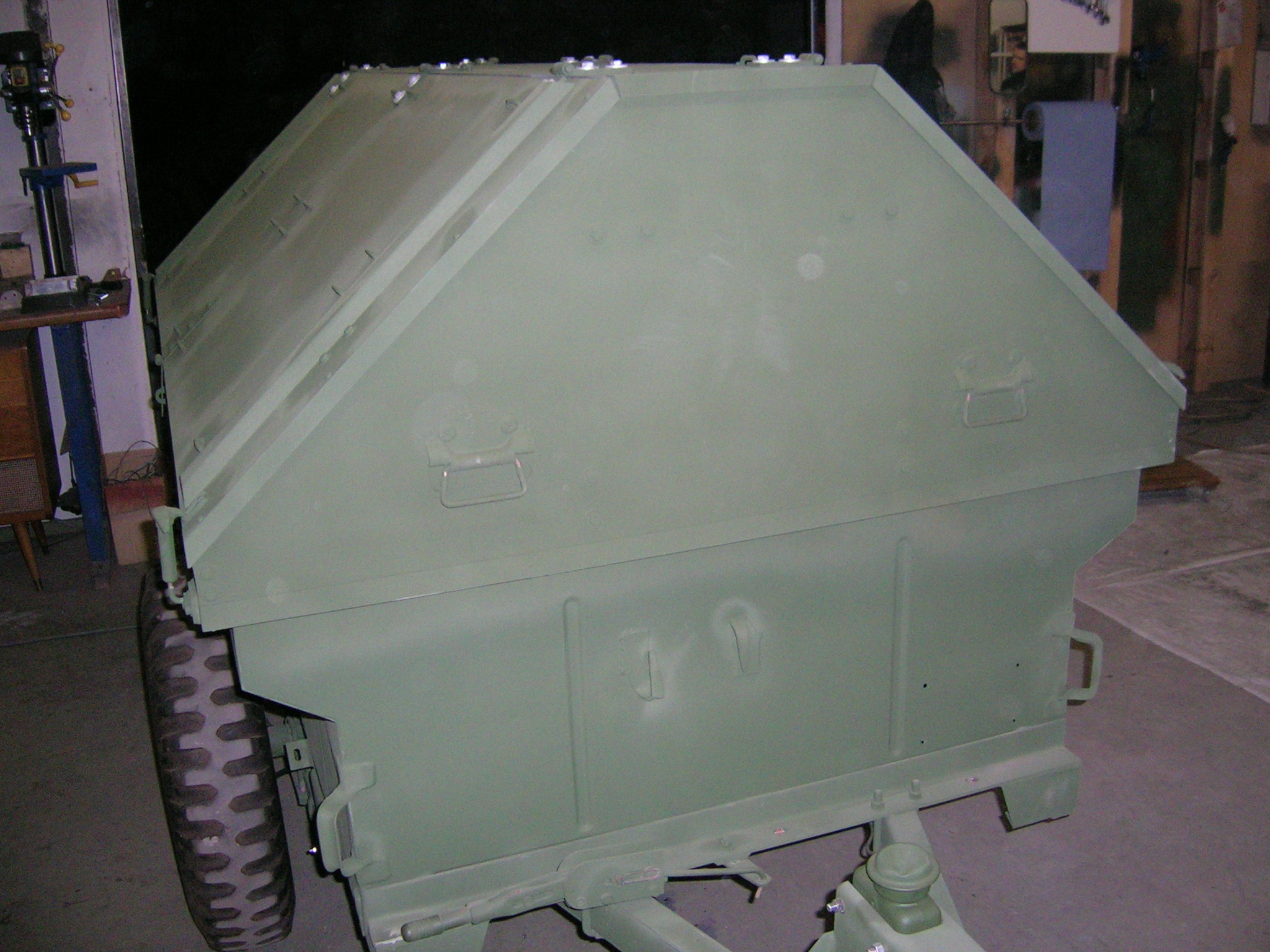

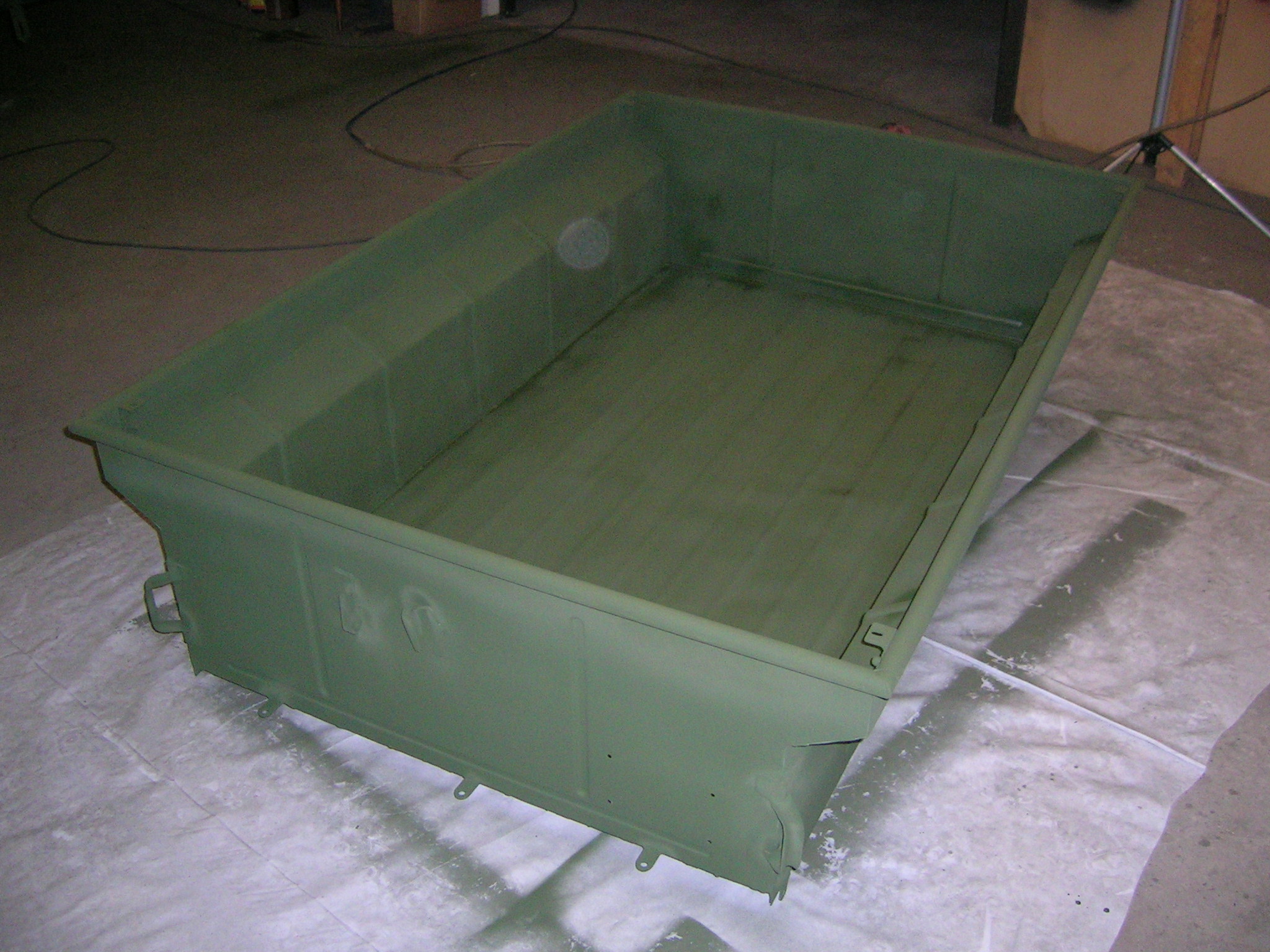

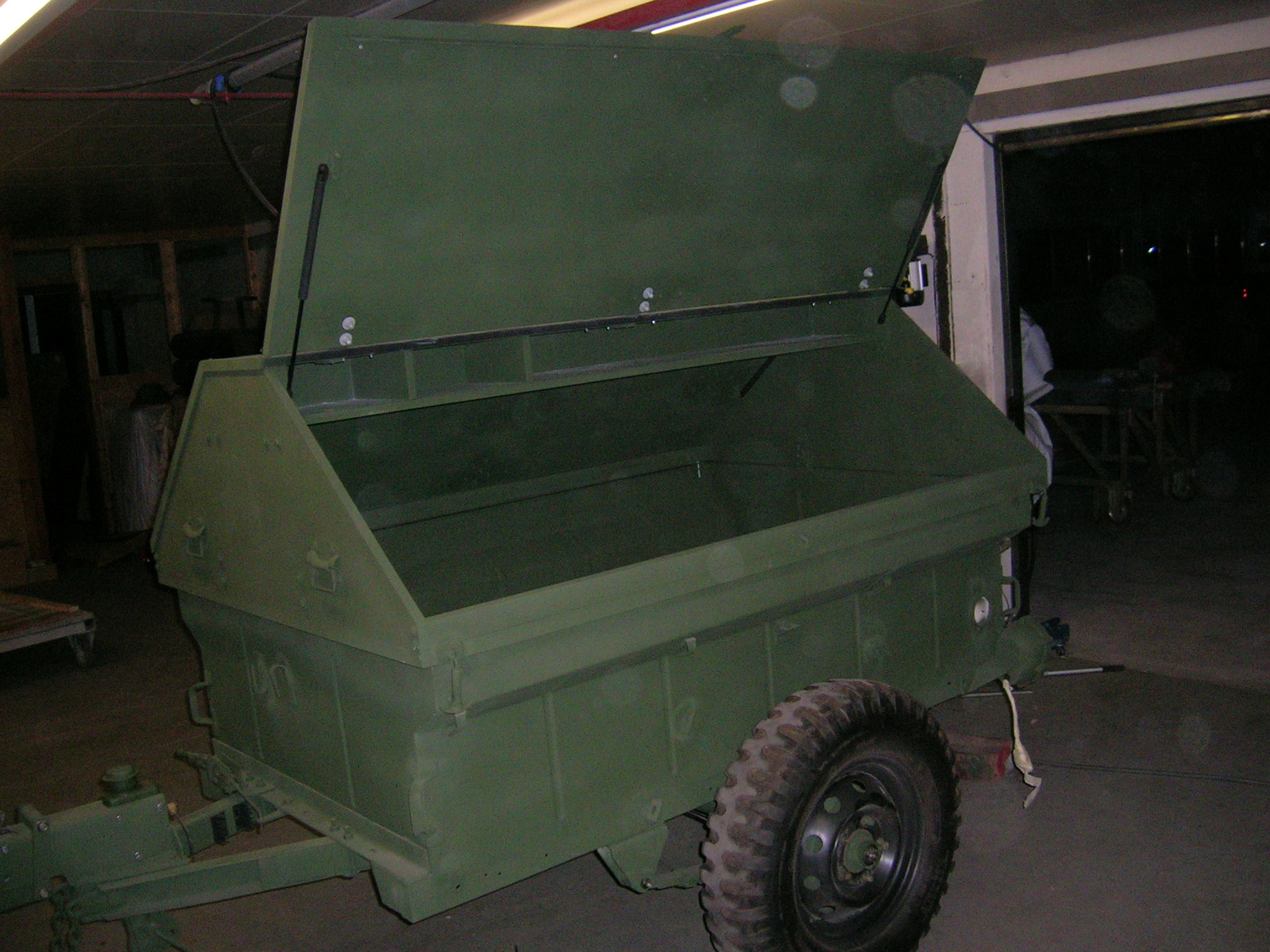

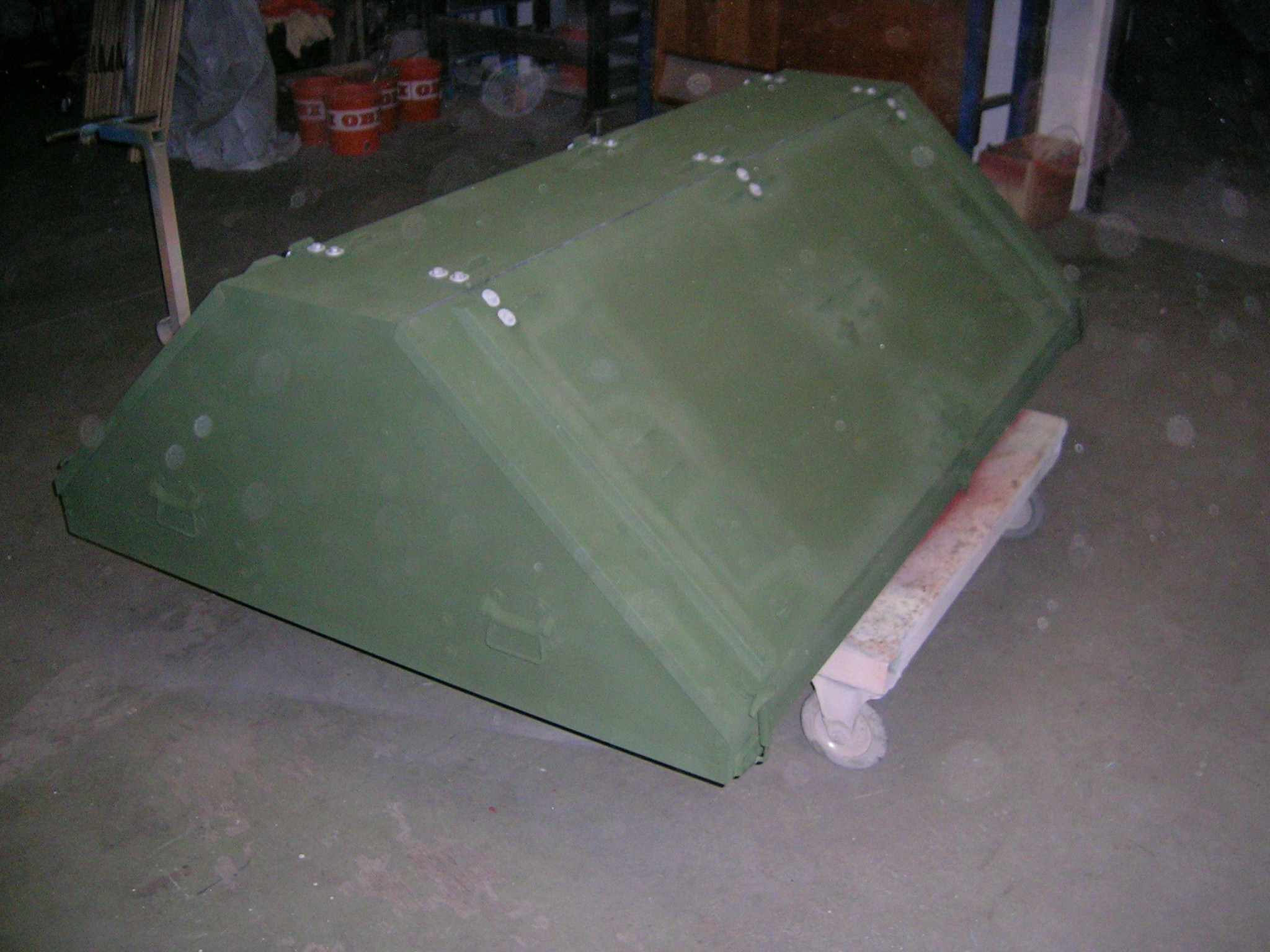

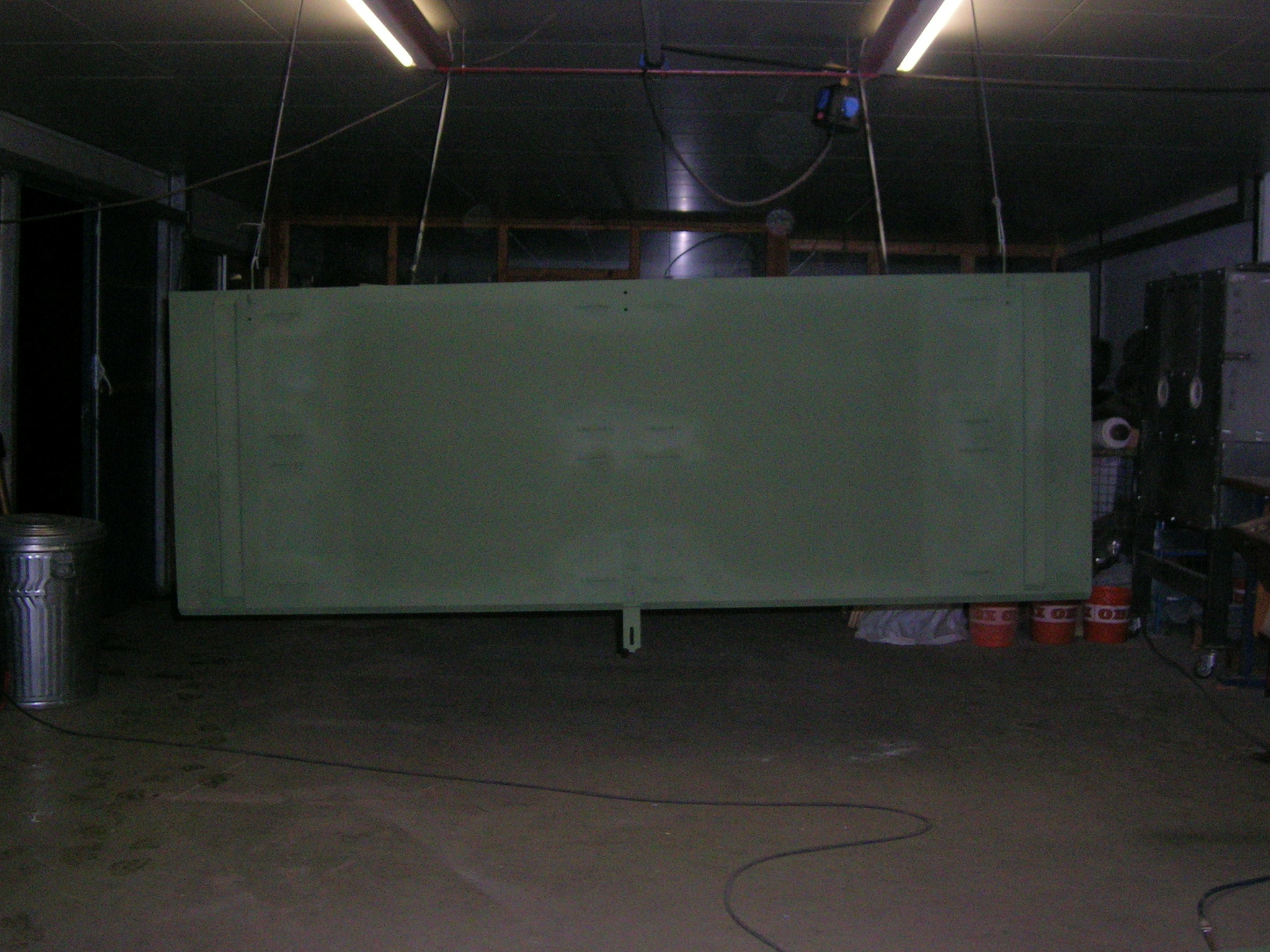

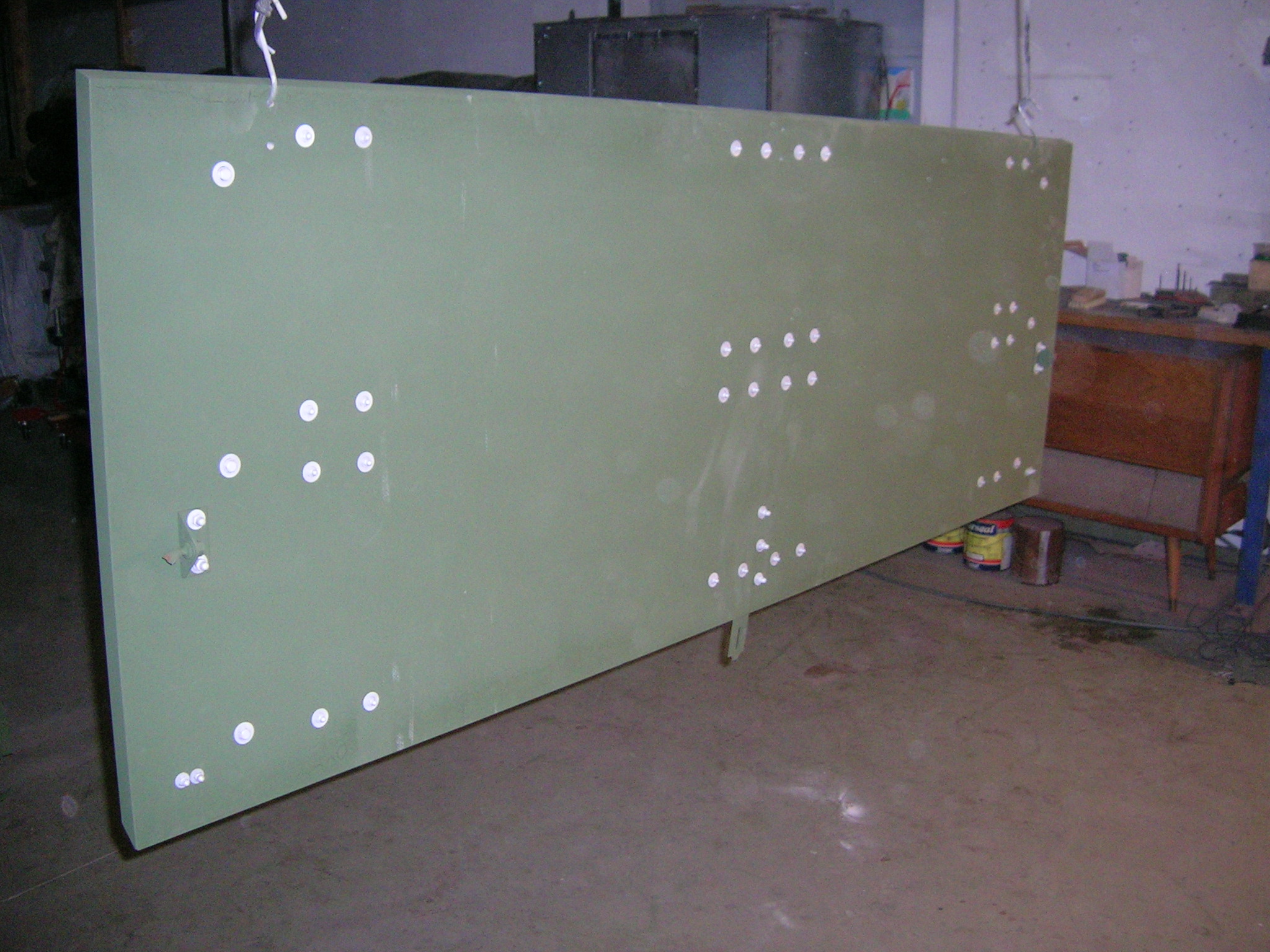

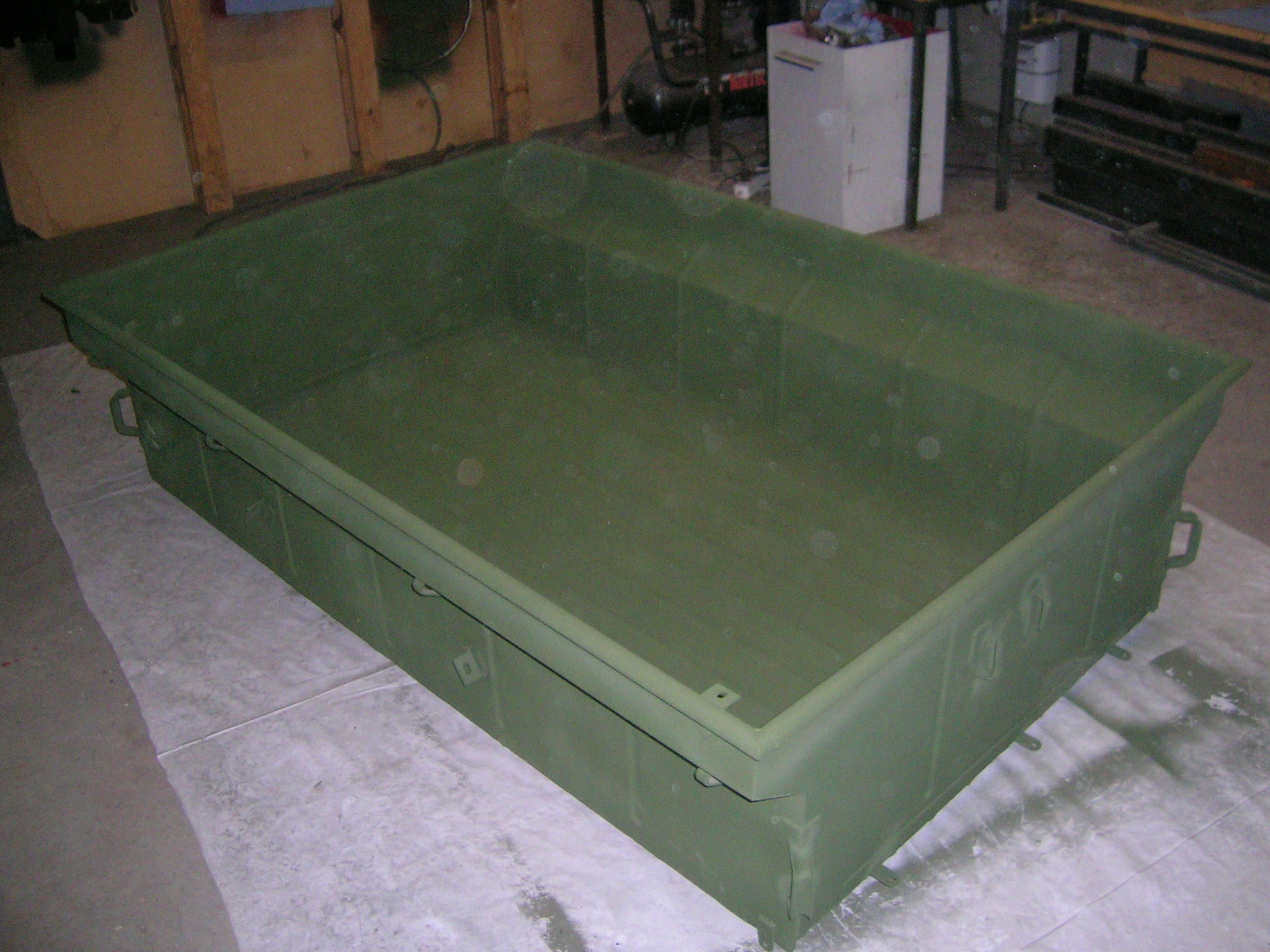

Heute konnte ich endlich die Hängerwanne auf den Rahmen schrauben. Das war gar nicht so einfach, da die Wanne relativ straff auf den Rahmen geht (musste mit einer Schraubzwinge nachhelfen). Den Aufbau habe ich auch gleich draufgehoben – muss ich nur noch miteinander verschrauben. Auf den Bildern kann man erkennen, dass die grüne Grund- bzw. Untergrundfarbe relativ fleckig ist. Das kommt daher, weil wir immer wieder nachlackiert haben (z.B. Schraubenköpfe). Die Verschraubung der Deckel muss auch noch “grundiert” werden, diese sind noch blank. Die Bilder von heute sind relativ schlecht, da scheinbar Staub auf der Linse war – sorry.

Als nächstes werden wie erwähnt die Schraubenköpfe und die Kotflügel grün lackiert, so das auch diese endlich montiert werden können. Normalerweise müsste es dann nächste Woche mit der 4-Fleck-Tarung MERDC klappen. Dann nur noch Bremsflüssigkeit rein und fertig.

Hier die Bilder von Heute:

[Zeige eine Slideshow]

Gasdruckdämpfer für M416 A1 eingebaut

30. September 2009 admin Kommentare 0 Kommentare

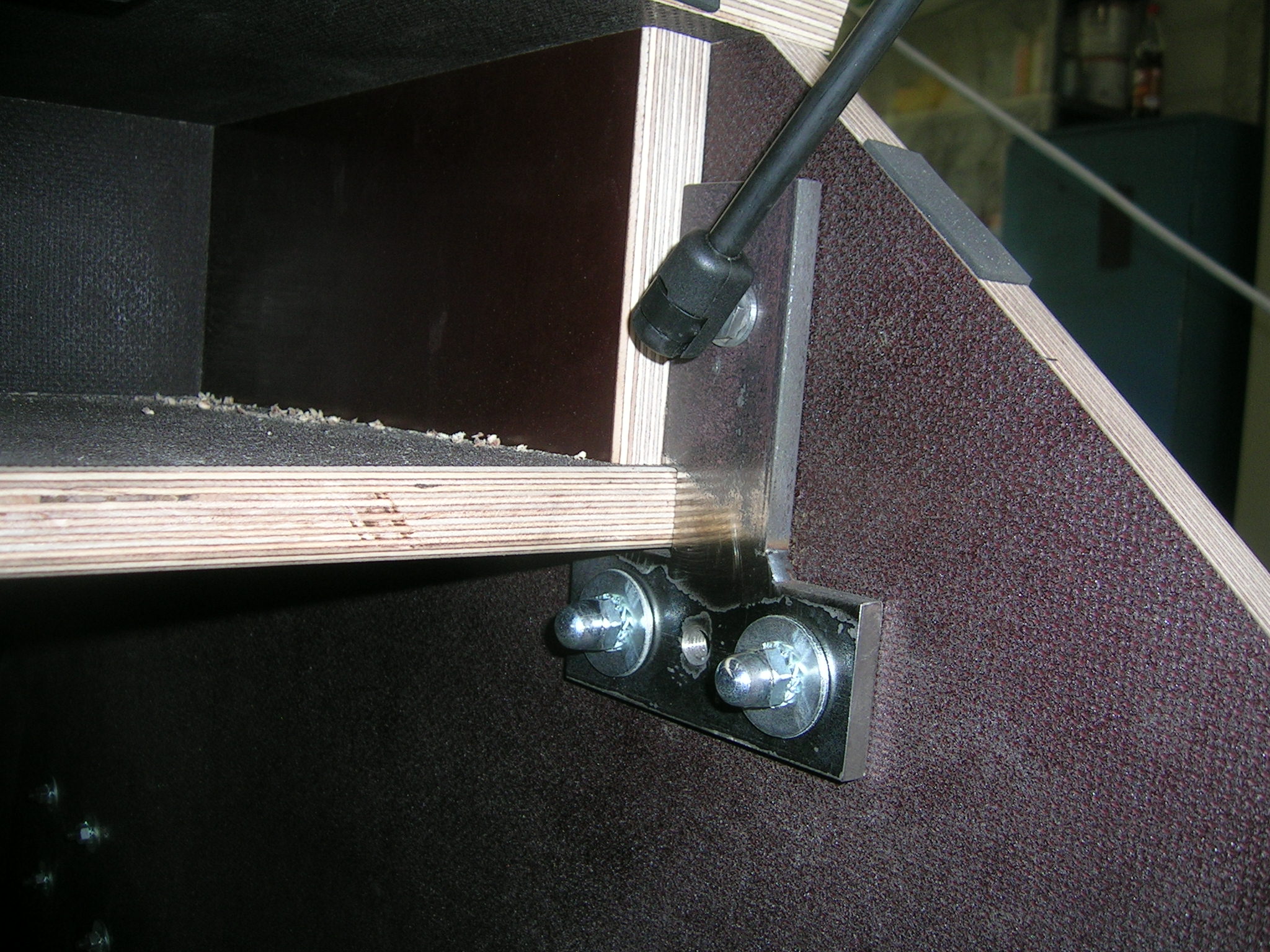

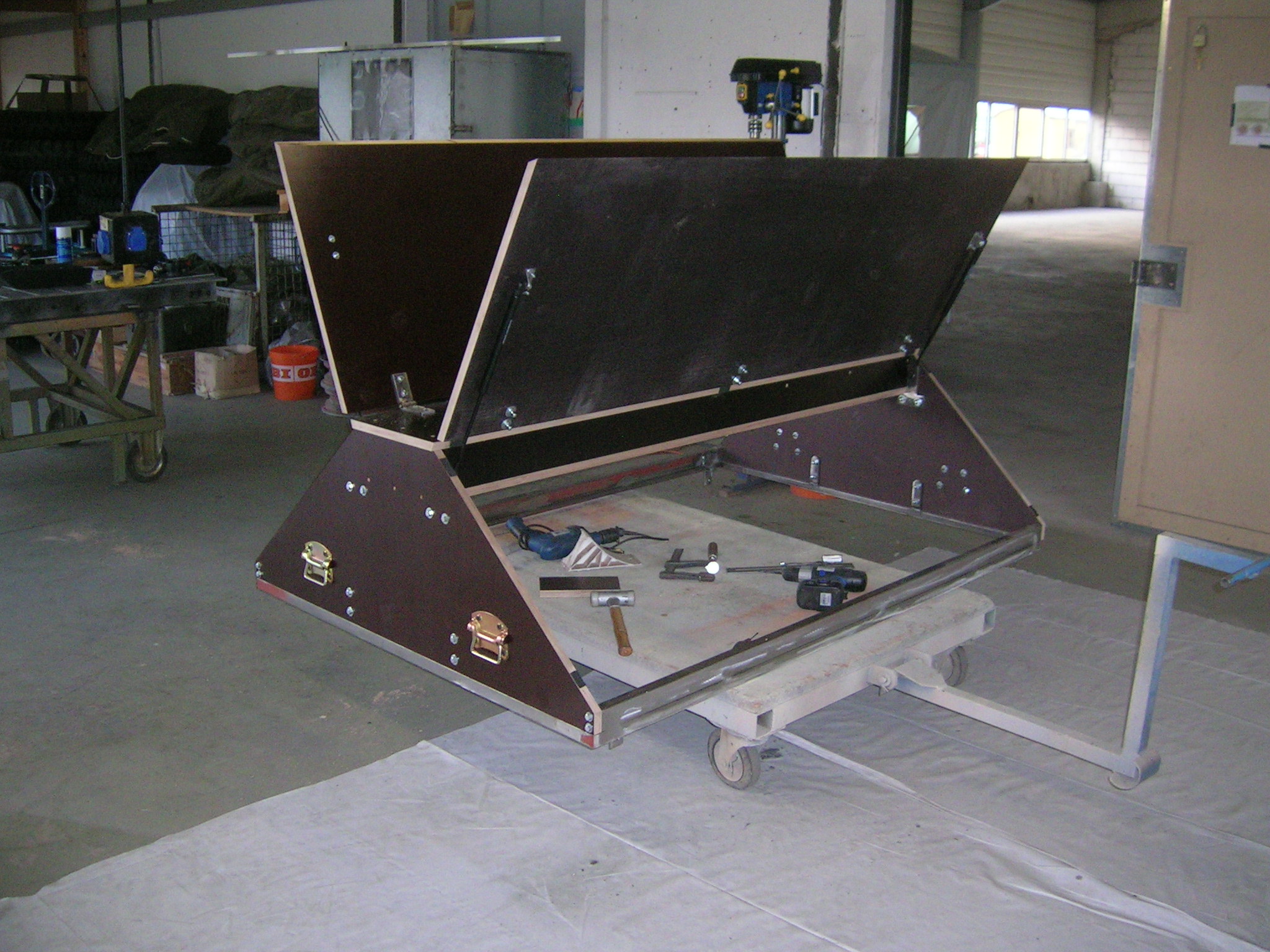

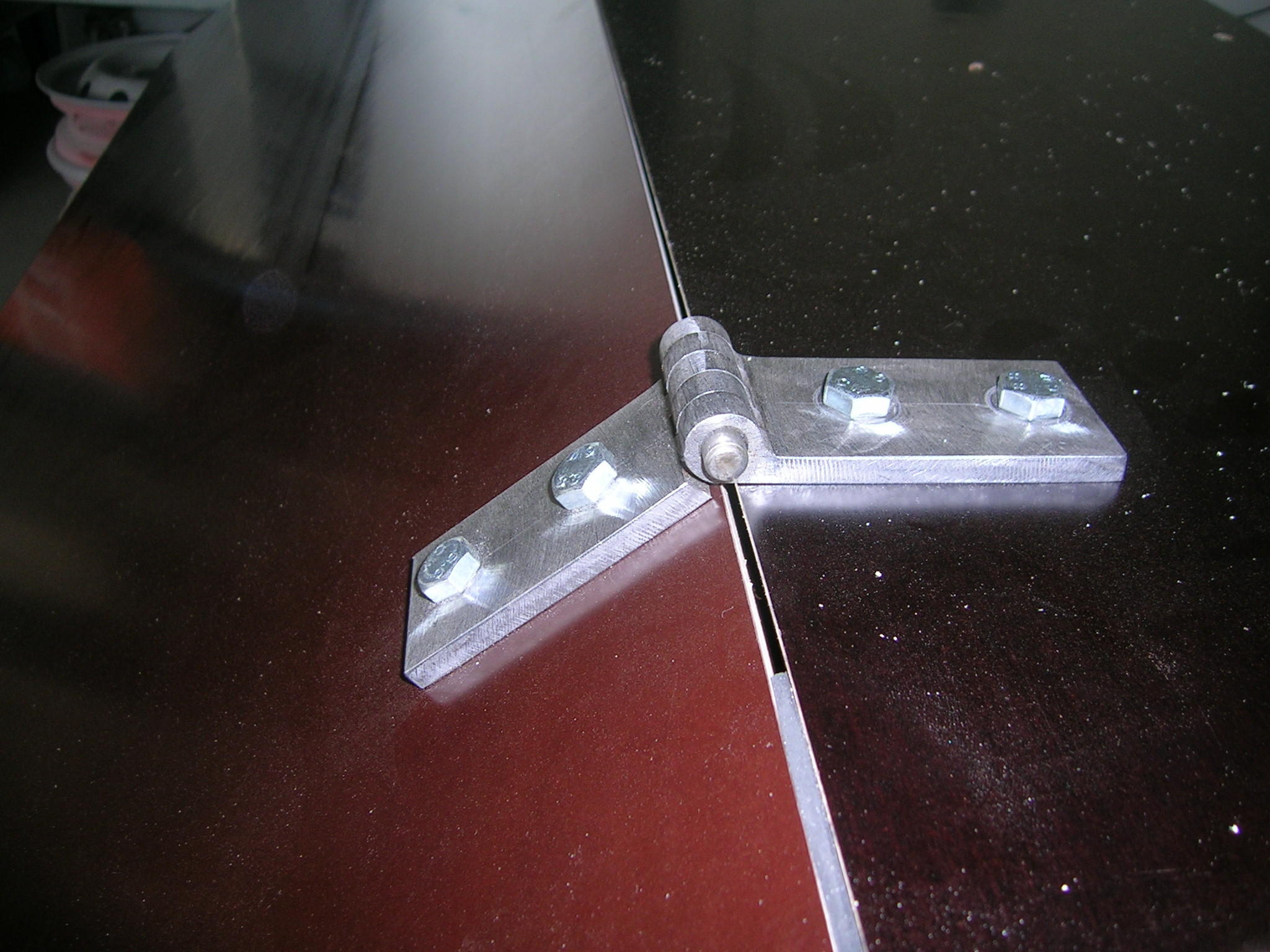

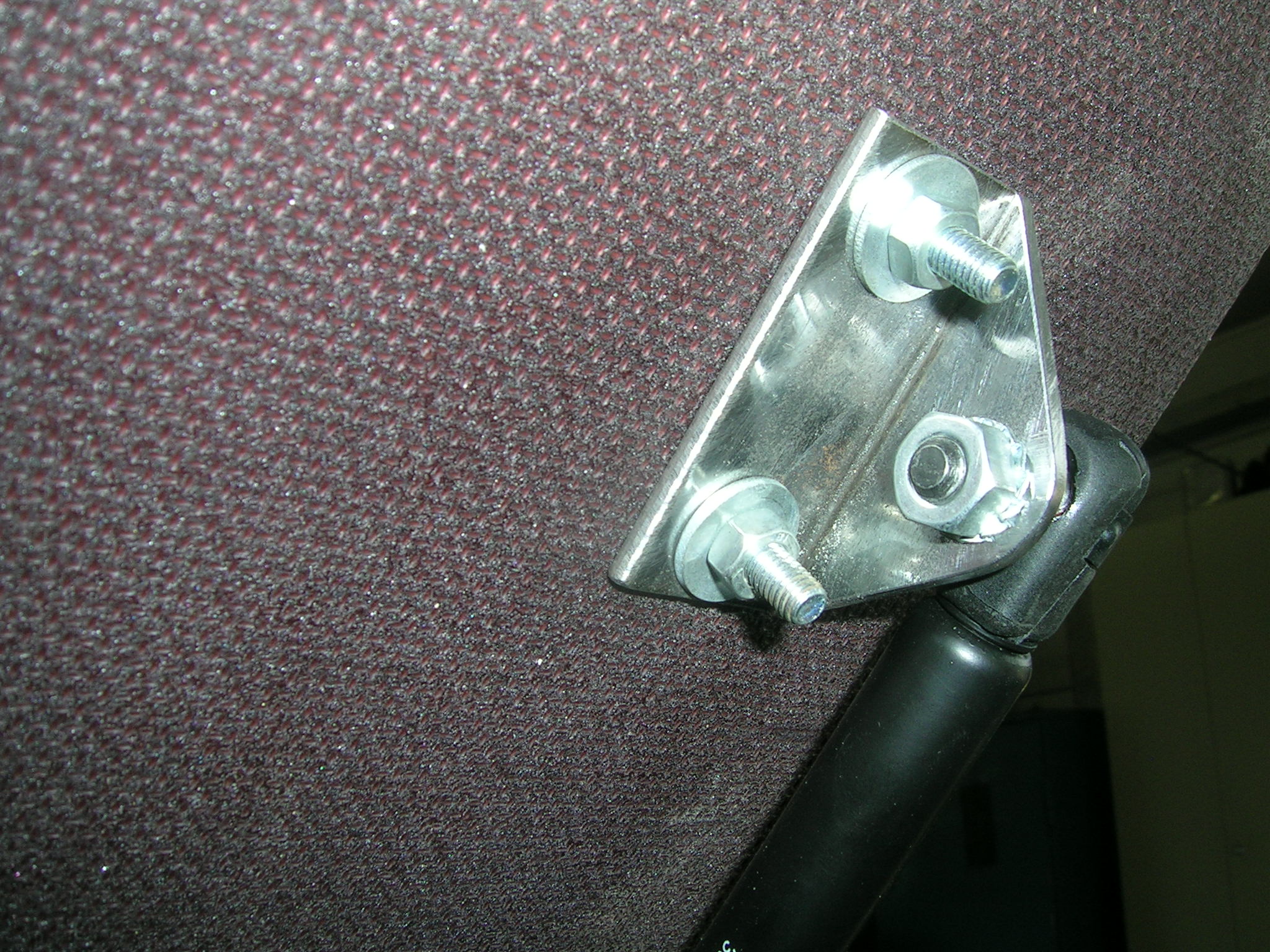

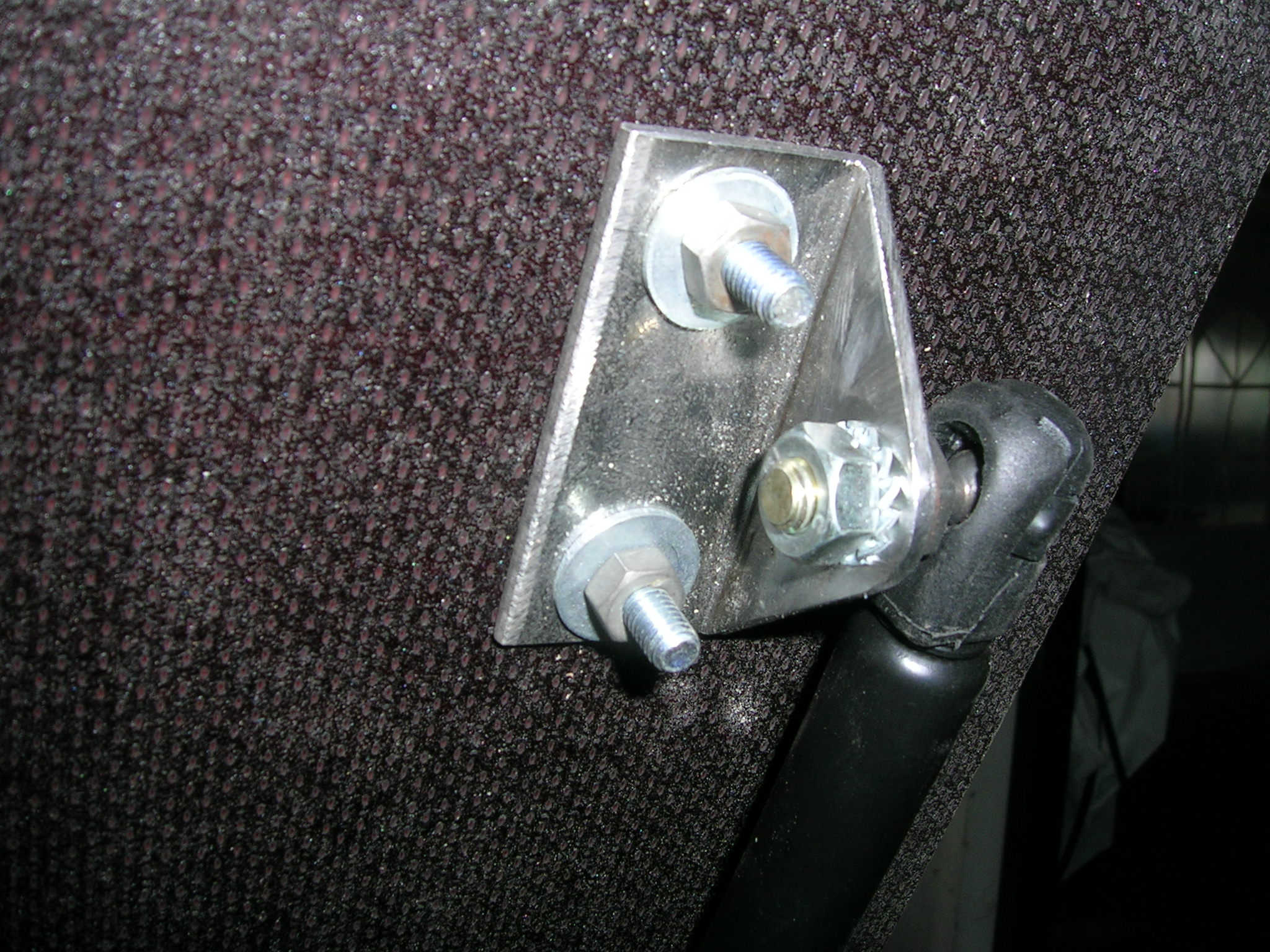

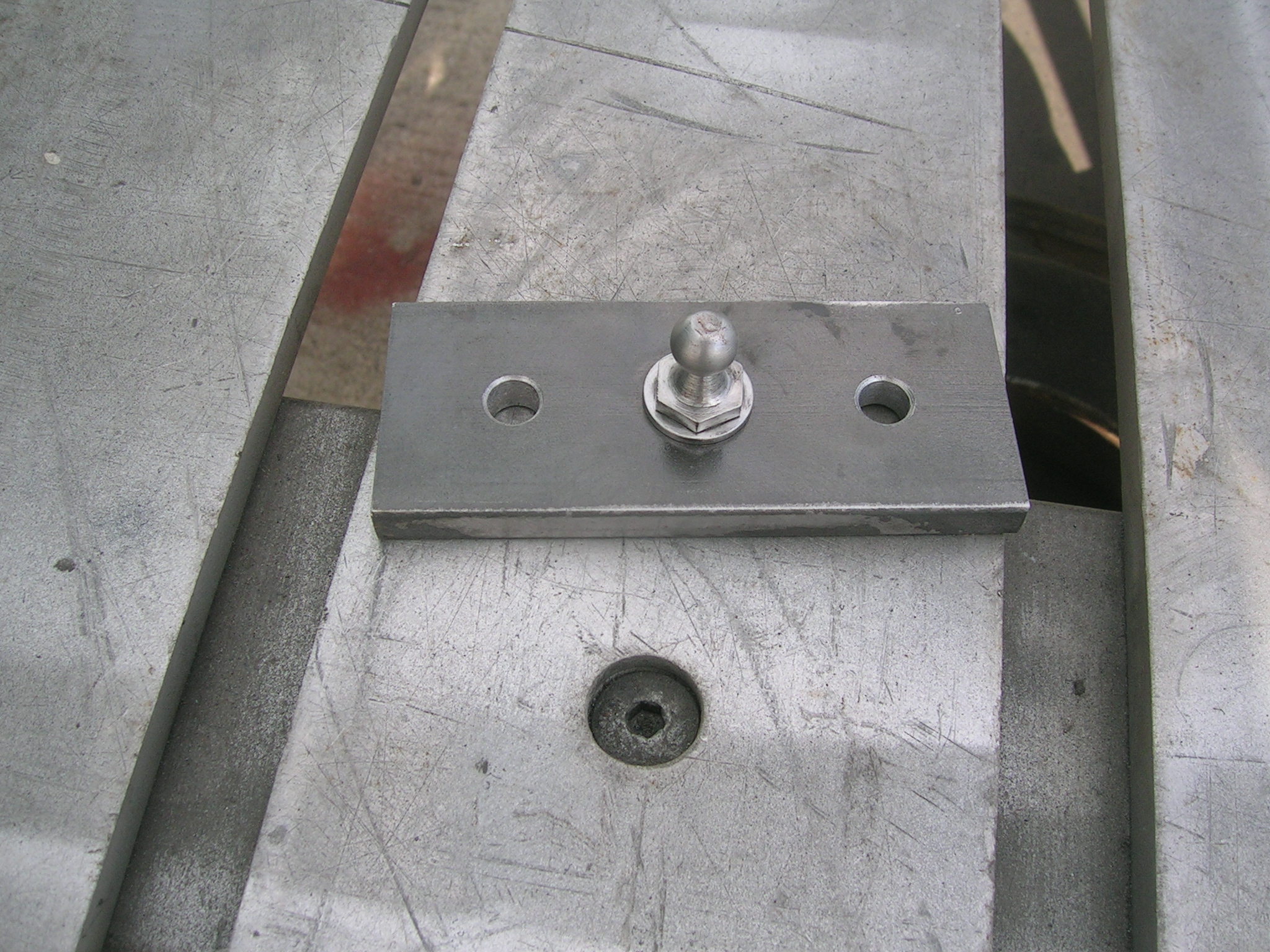

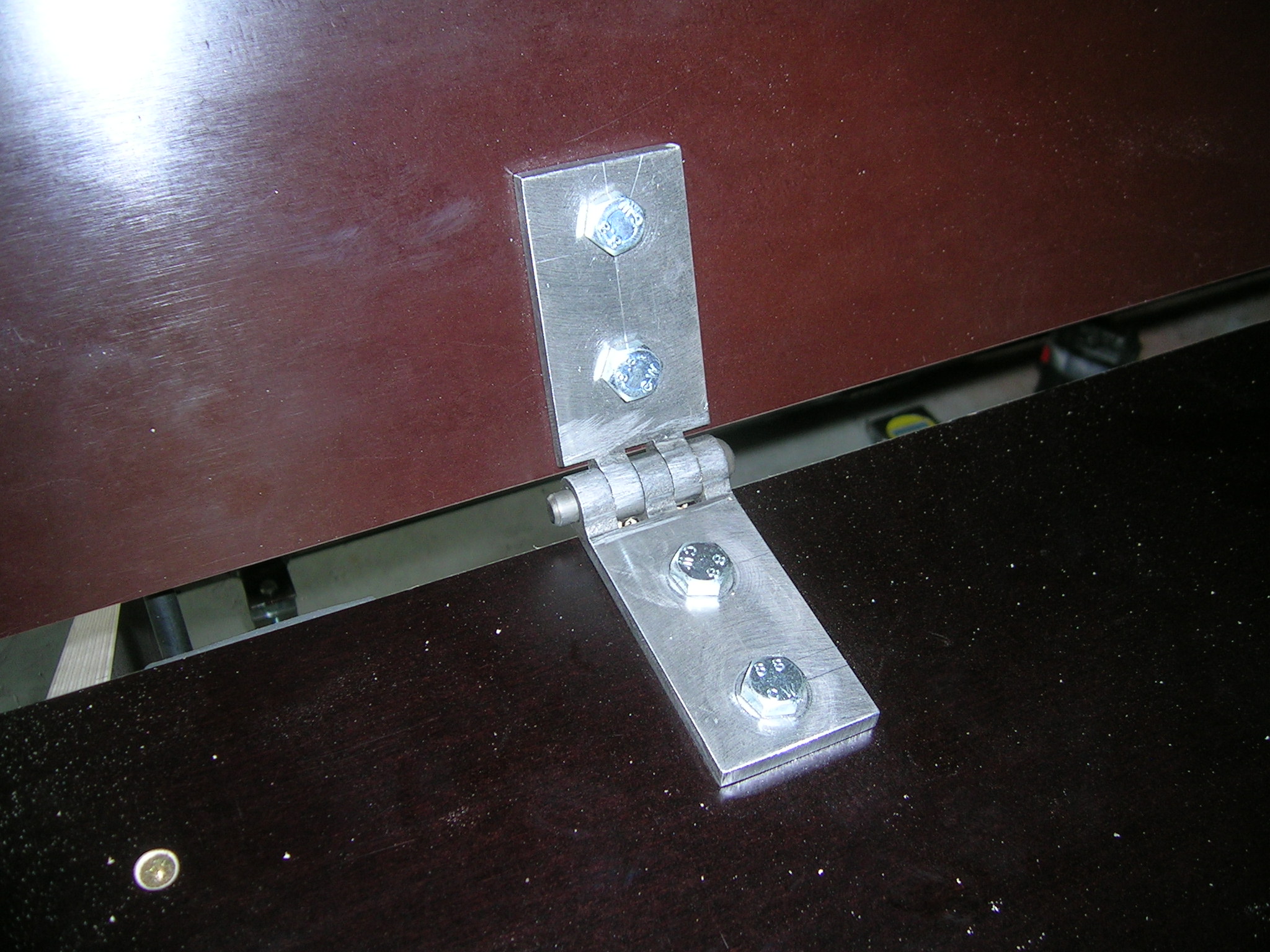

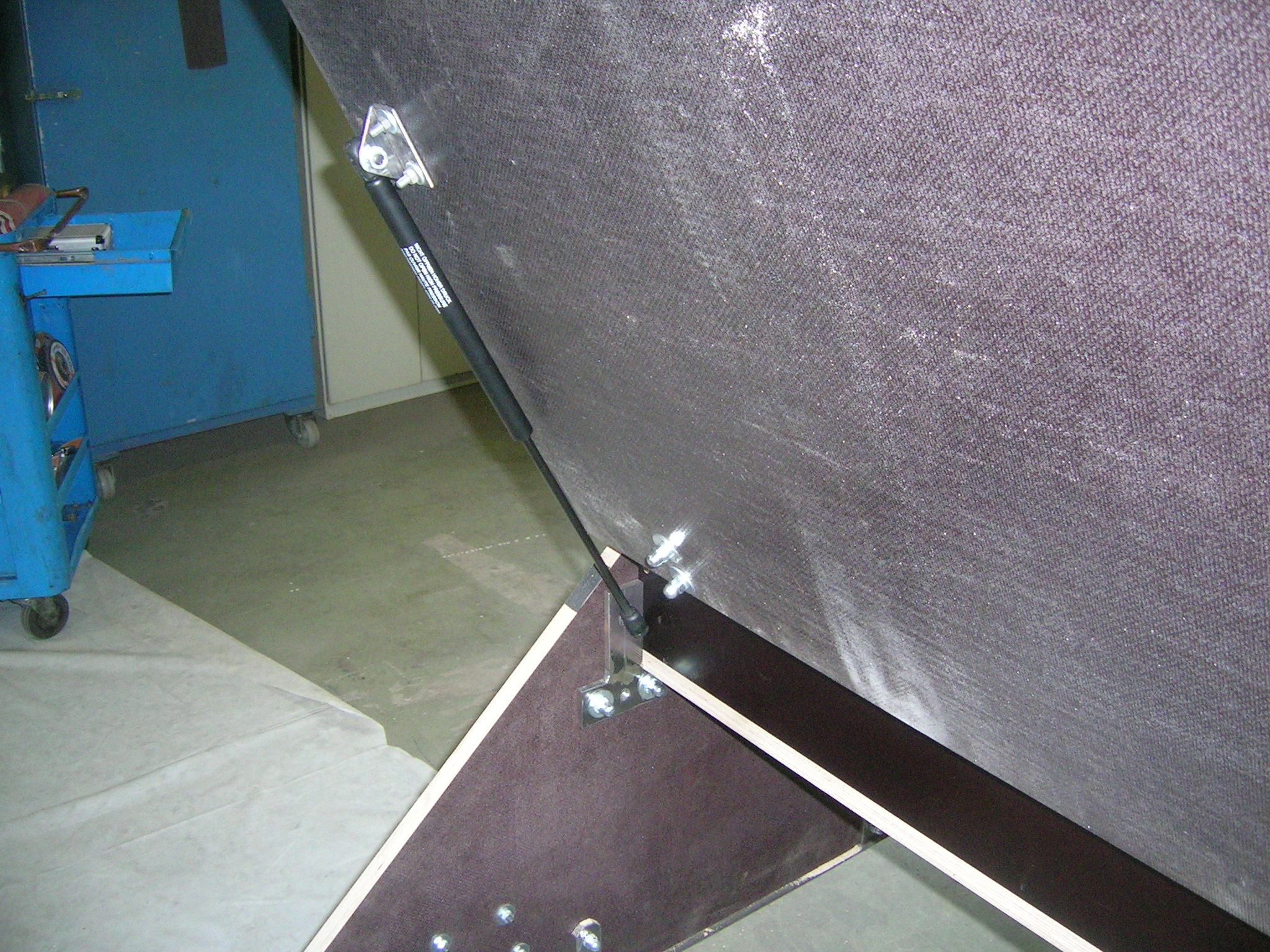

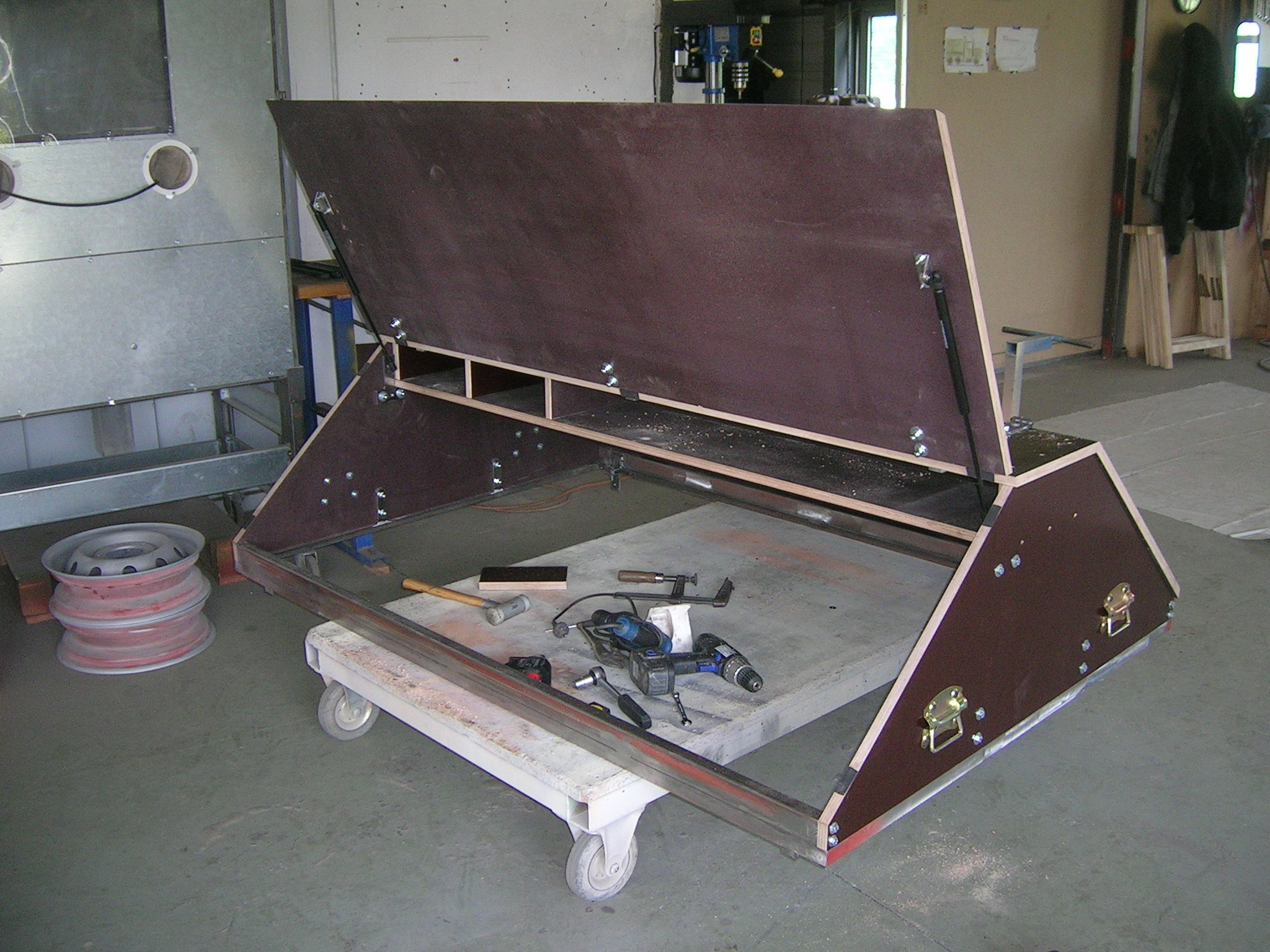

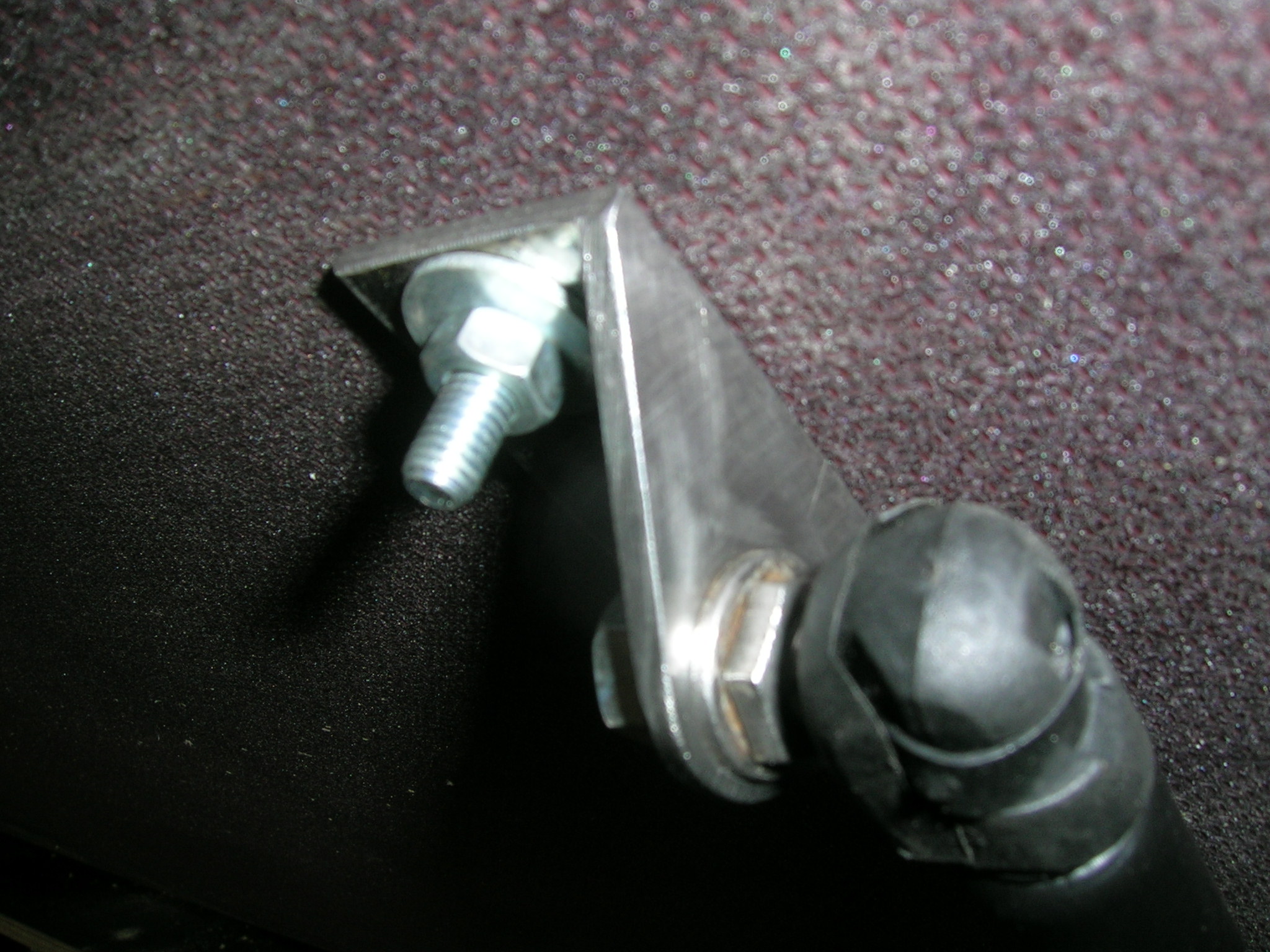

Nachdem ich endlich Scharniere gefunden habe, konnte ich nun die seitlichen Deckel montieren. In den vergangenen Tagen habe ich die Halter für die Gasdruckdämpfer gebaut und die Gasdruckdämpfer über ebay mit Sofortkauf geordert. Die ursprünglichen Halter musste ich modifizieren, da ich den Deckel nicht schließen konnte. Nachdem ich den Drehpunkt verändert hatte funktionierte alles.

Als nächstes werde ich die Deckelverriegelung und die Deckelhalter anbauen.

Hier Bilder von Heute:

[Zeige eine Slideshow]

Obere Fächer im Hängeraufbau

20. September 2009 admin Kommentare 0 Kommentare

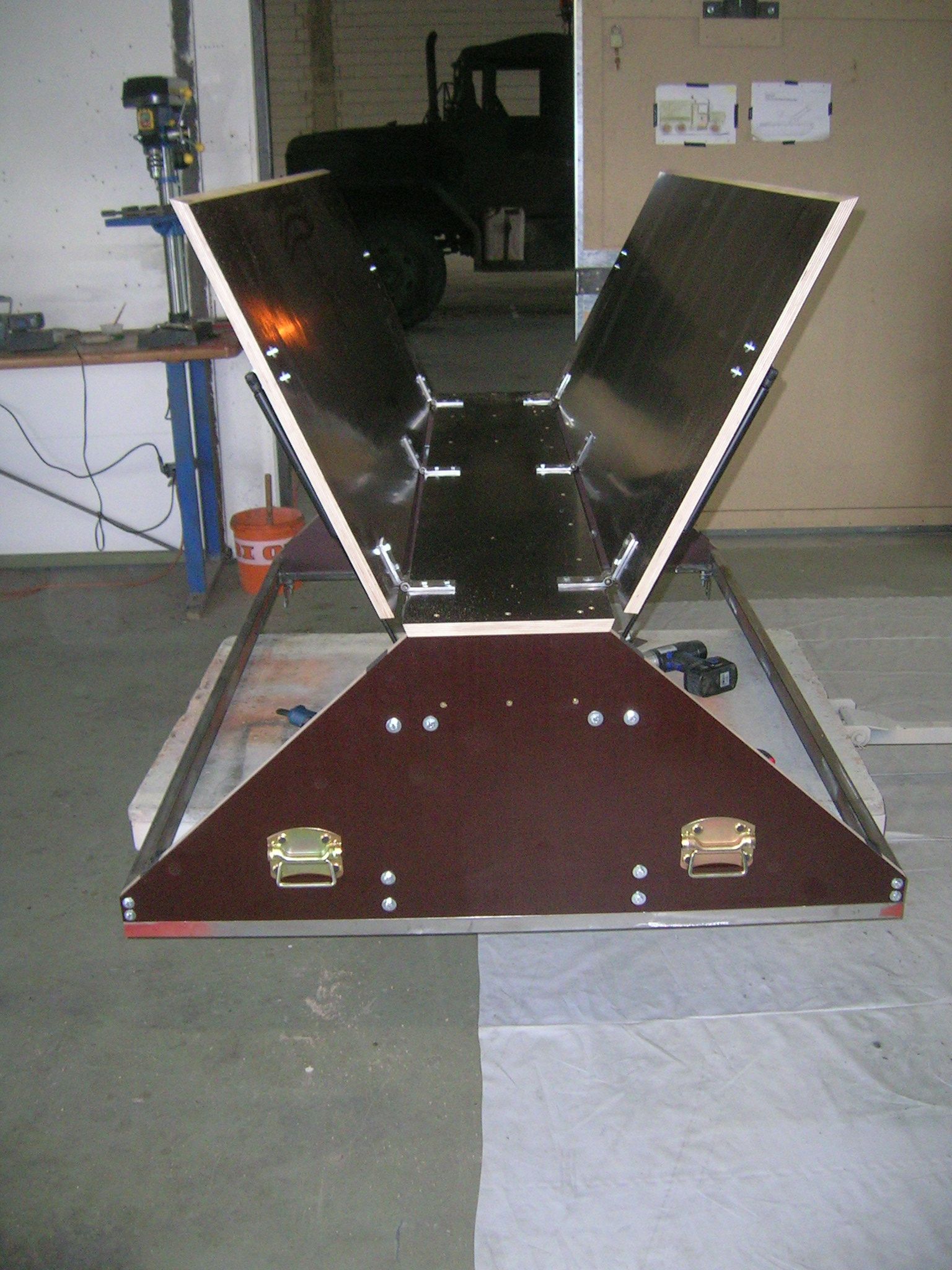

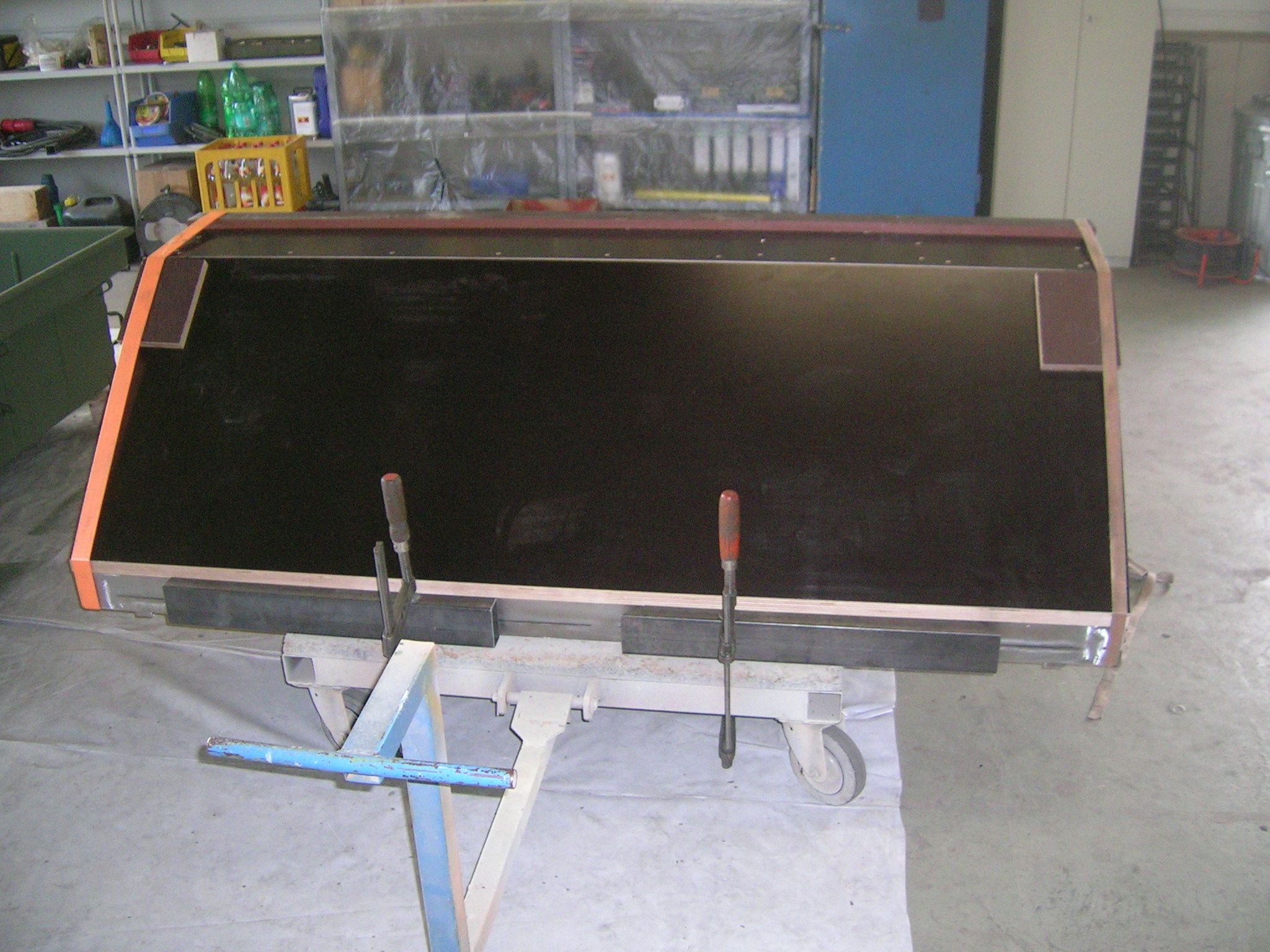

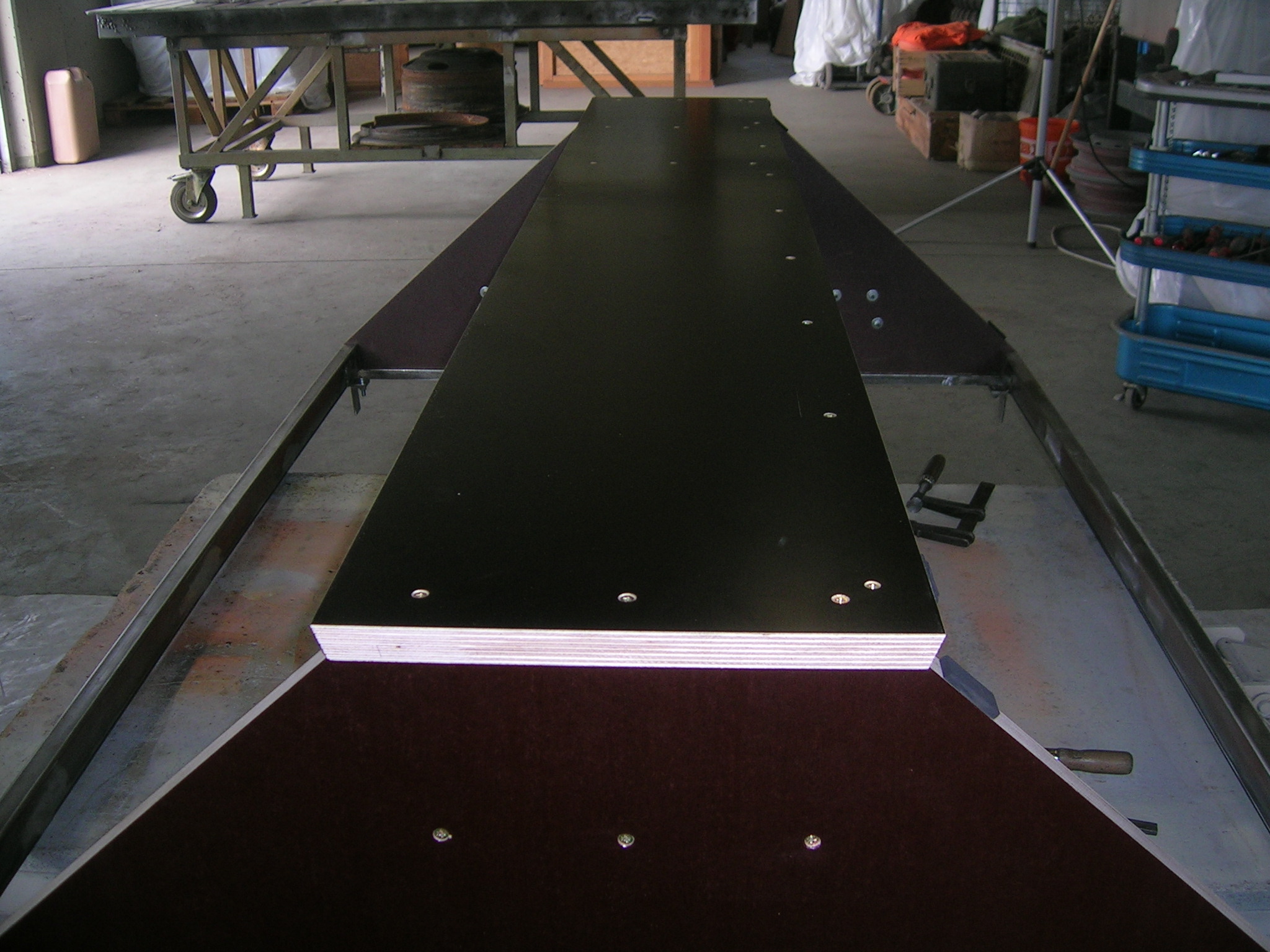

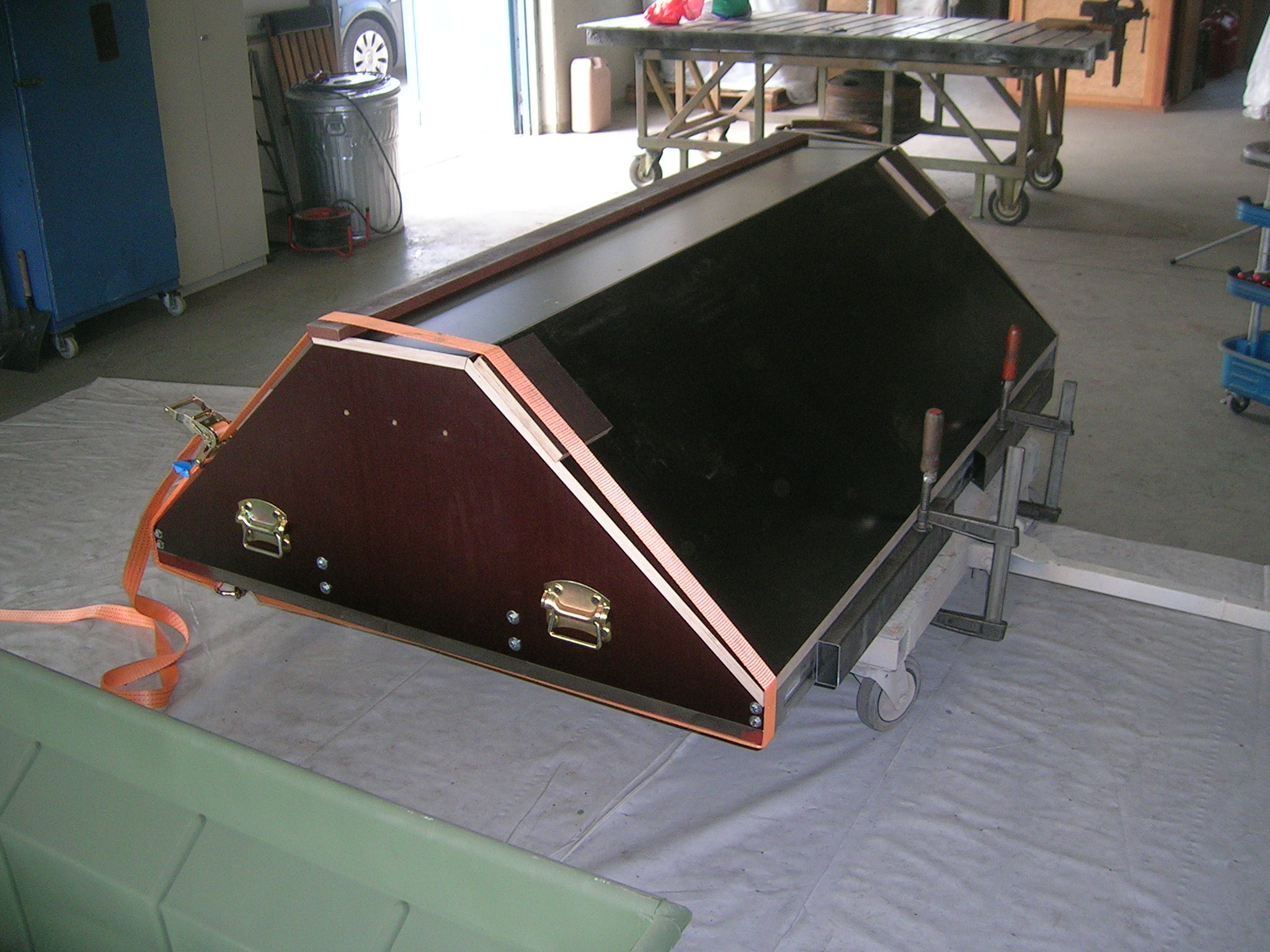

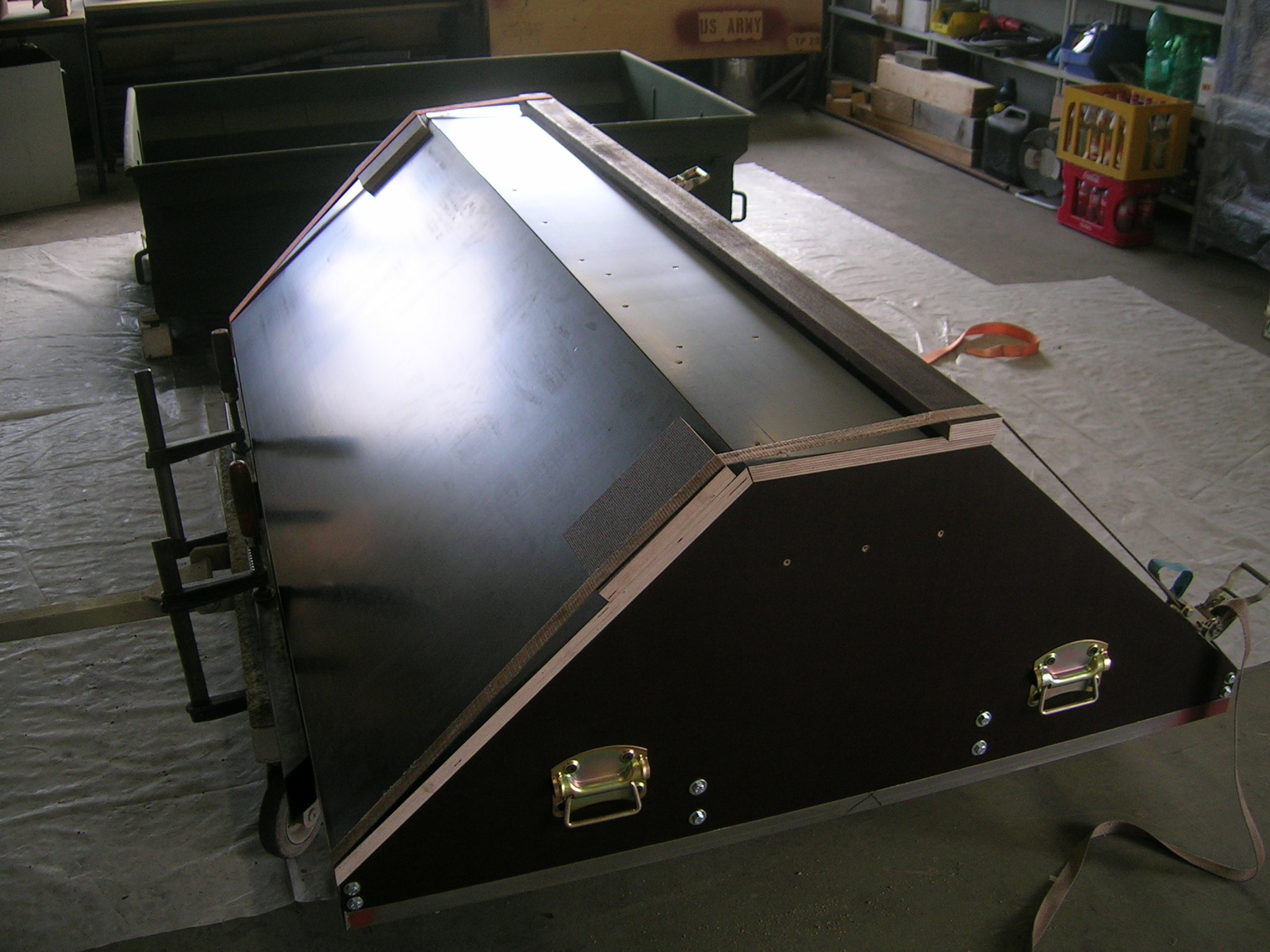

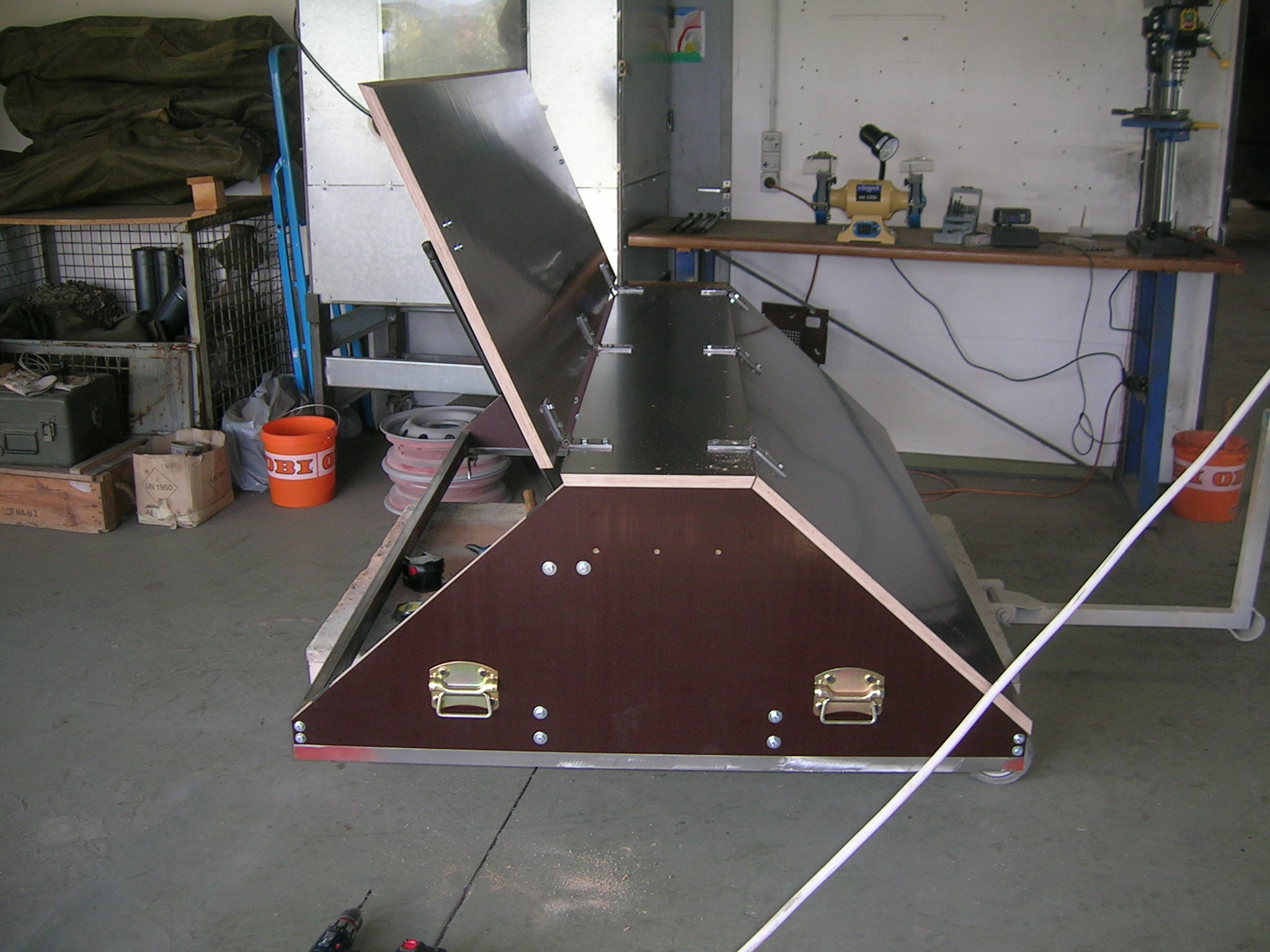

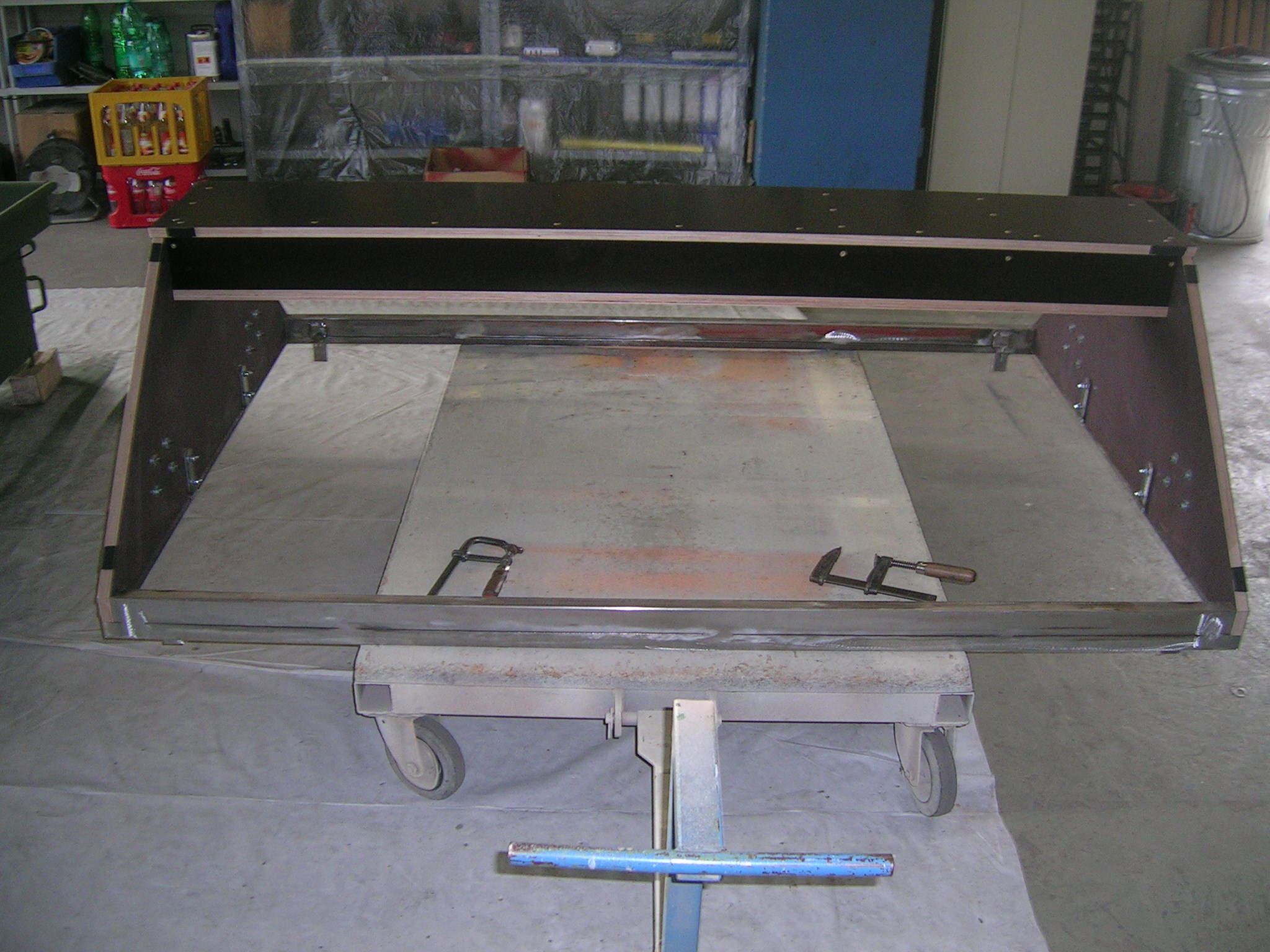

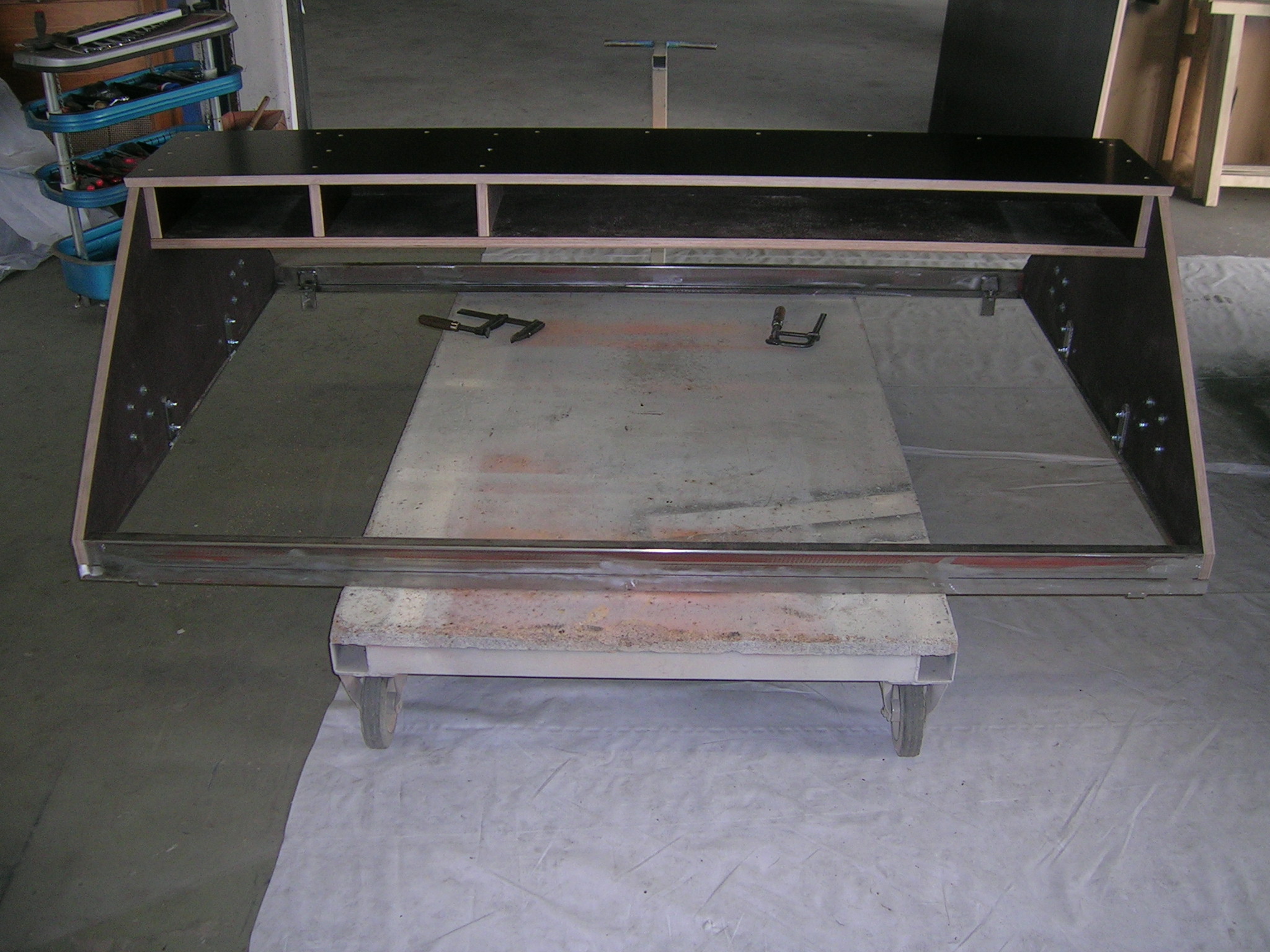

Gestern habe ich mir von einem Jeep-Kollegen (er ist Schreiner) die Regalteiler und den Boden sowie die seitlichen Deckel sägen lassen. Nun ist das obere Teil fertig und der obere Stauraum ist drin. Den einen seitlichen Deckel habe ich soweit mal draufgelegt und mit Zurrband befestigt. Wo ich die optisch passenden Scharniere her bekomme, weis ich leider noch nicht. Das Problem ist, dass die meisten Scharniere max. 3 mm Stärke haben. Ich würde mir gerne wuchtige Scharniere draufmachen die 8 mm stark sind und 40 mm Breit sowie über alles 200 mm haben. Also richtig starke Dinger.

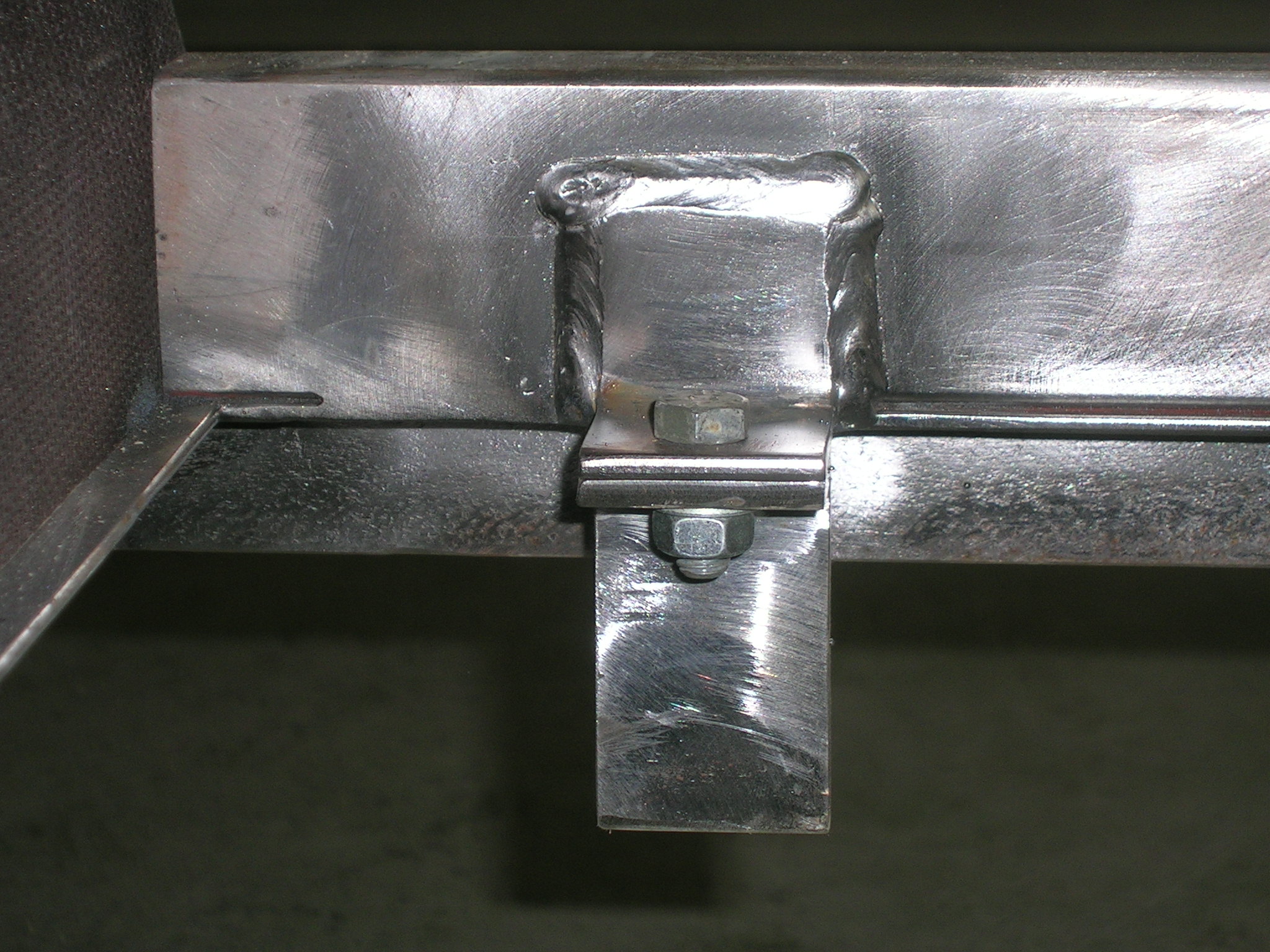

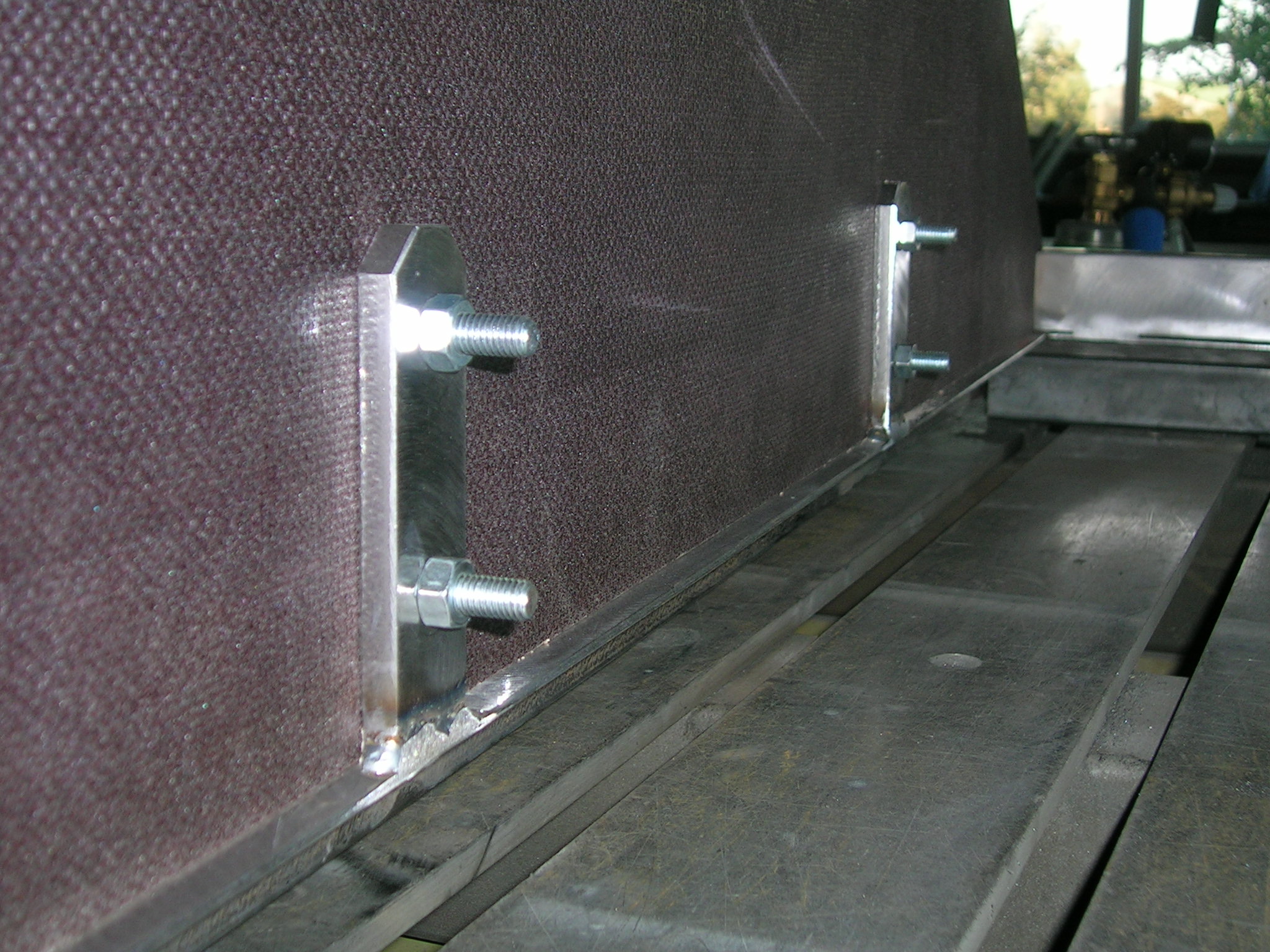

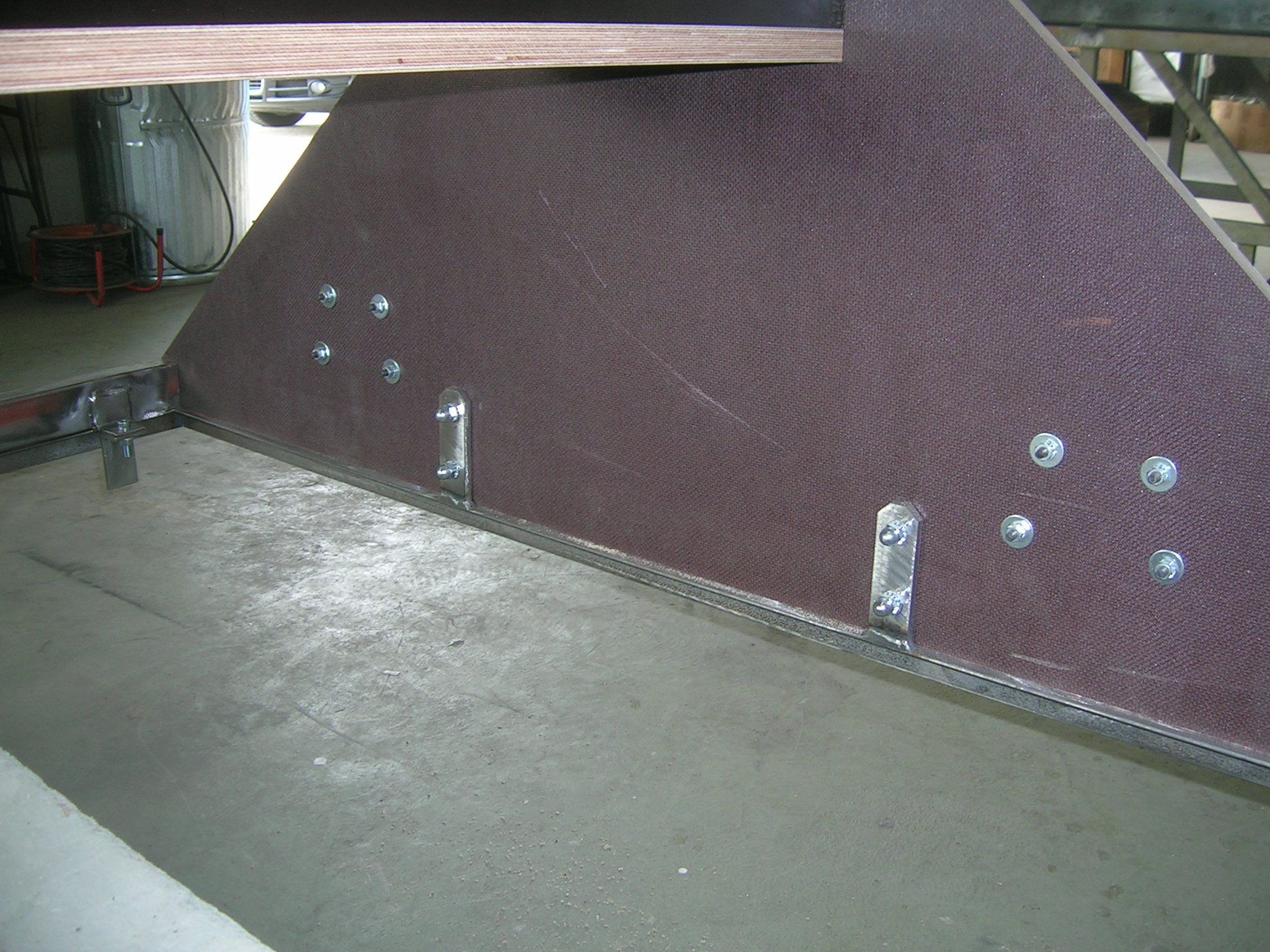

Übrigens: Ich verschraube den Aufbau mit der Hängerwanne mittels Winkel, die ich unten in der Wanne anschraube und im Aufbau reingeschweisst habe (siehe Bild). Da ich dann zwischen dem oberen und dem unteren Winkel zirka 1 cm Luft haben werde, kann ich die leichte Unebenheit der Ladekannte des Hängers ohne Probleme ausgleichen.

Hier verschiedene Bilder:

[Zeige eine Slideshow]

Hängeraufbau für M416 A1 US Army Hänger

9. September 2009 admin Kommentare 0 Kommentare

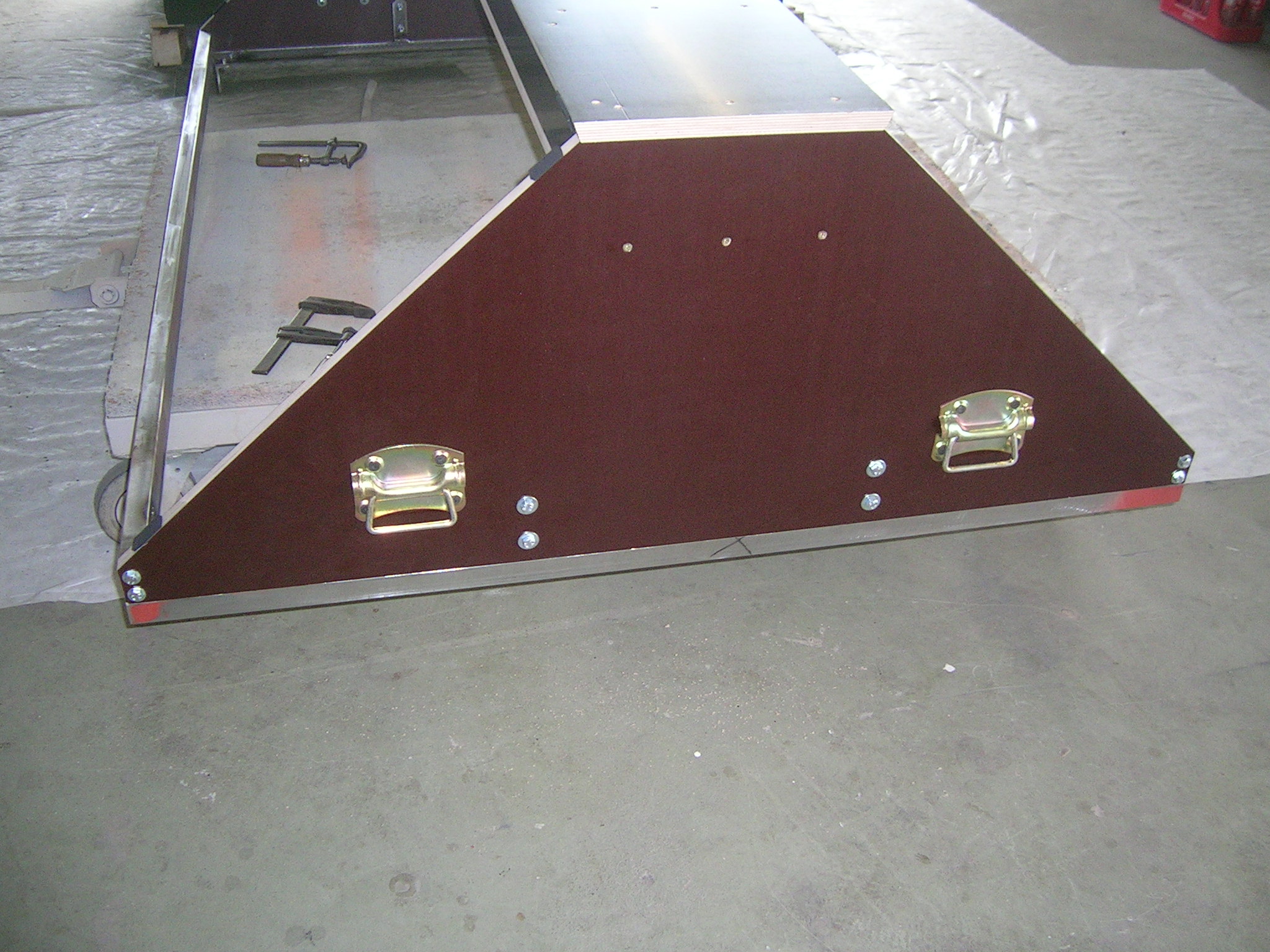

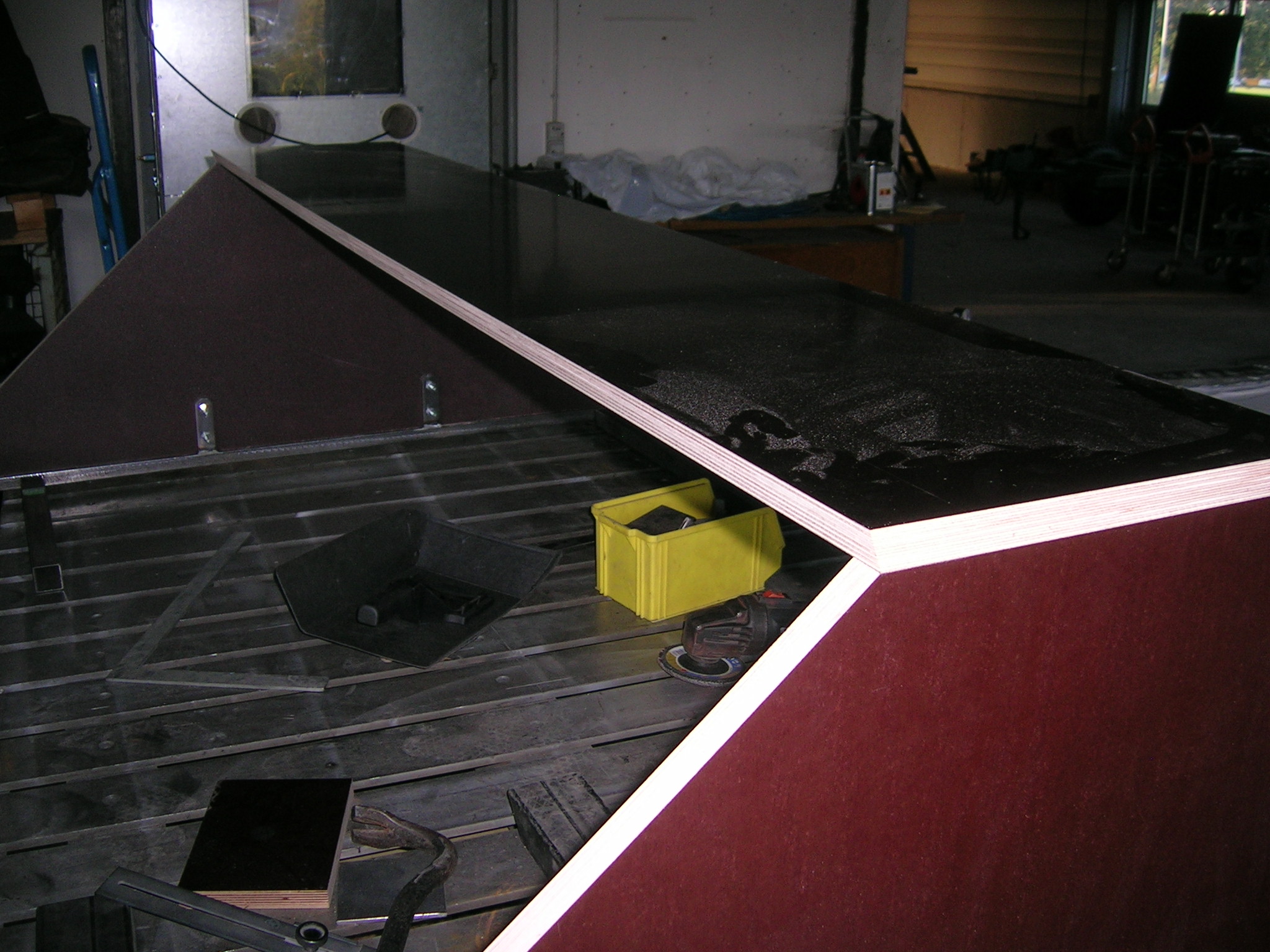

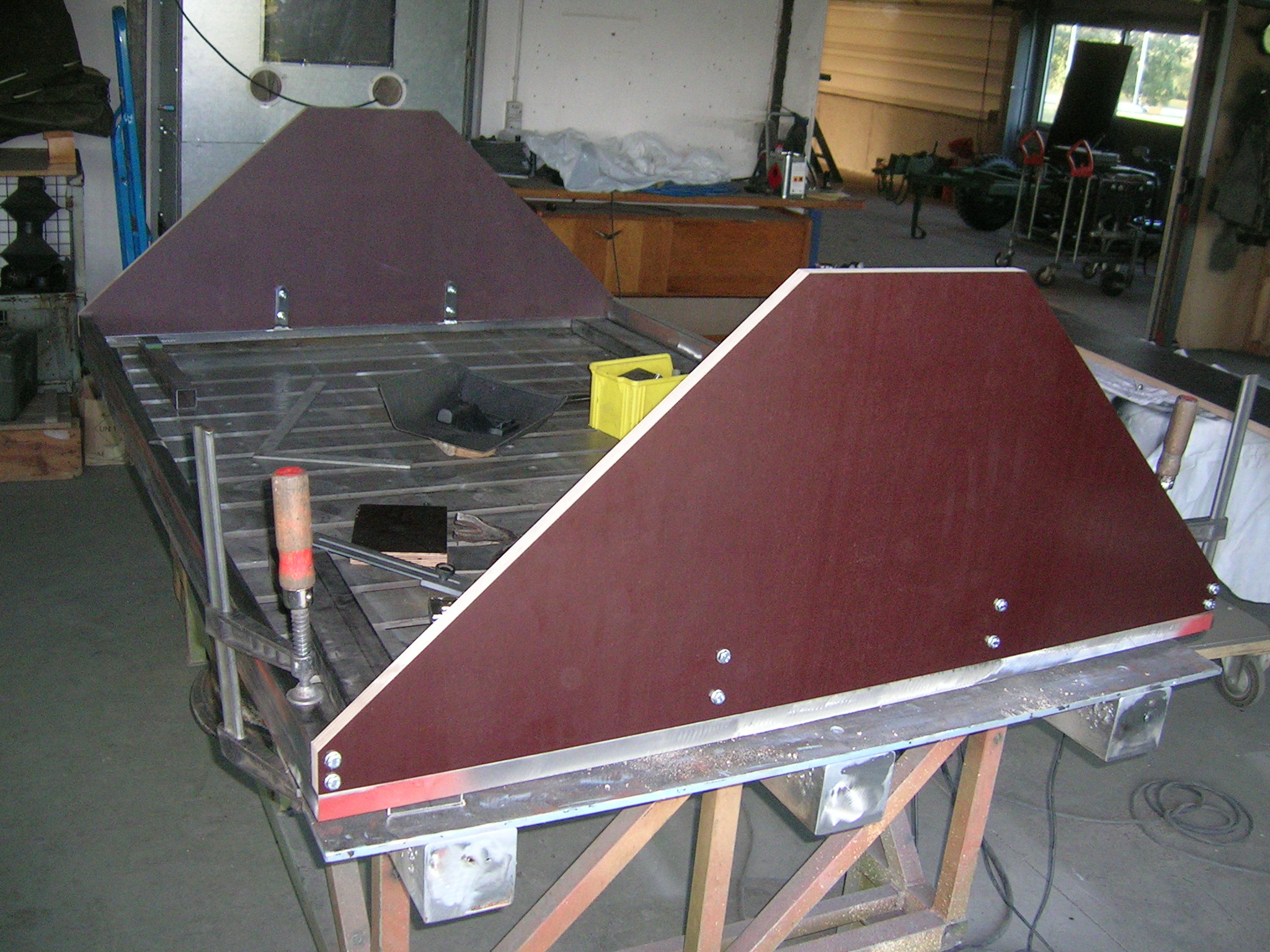

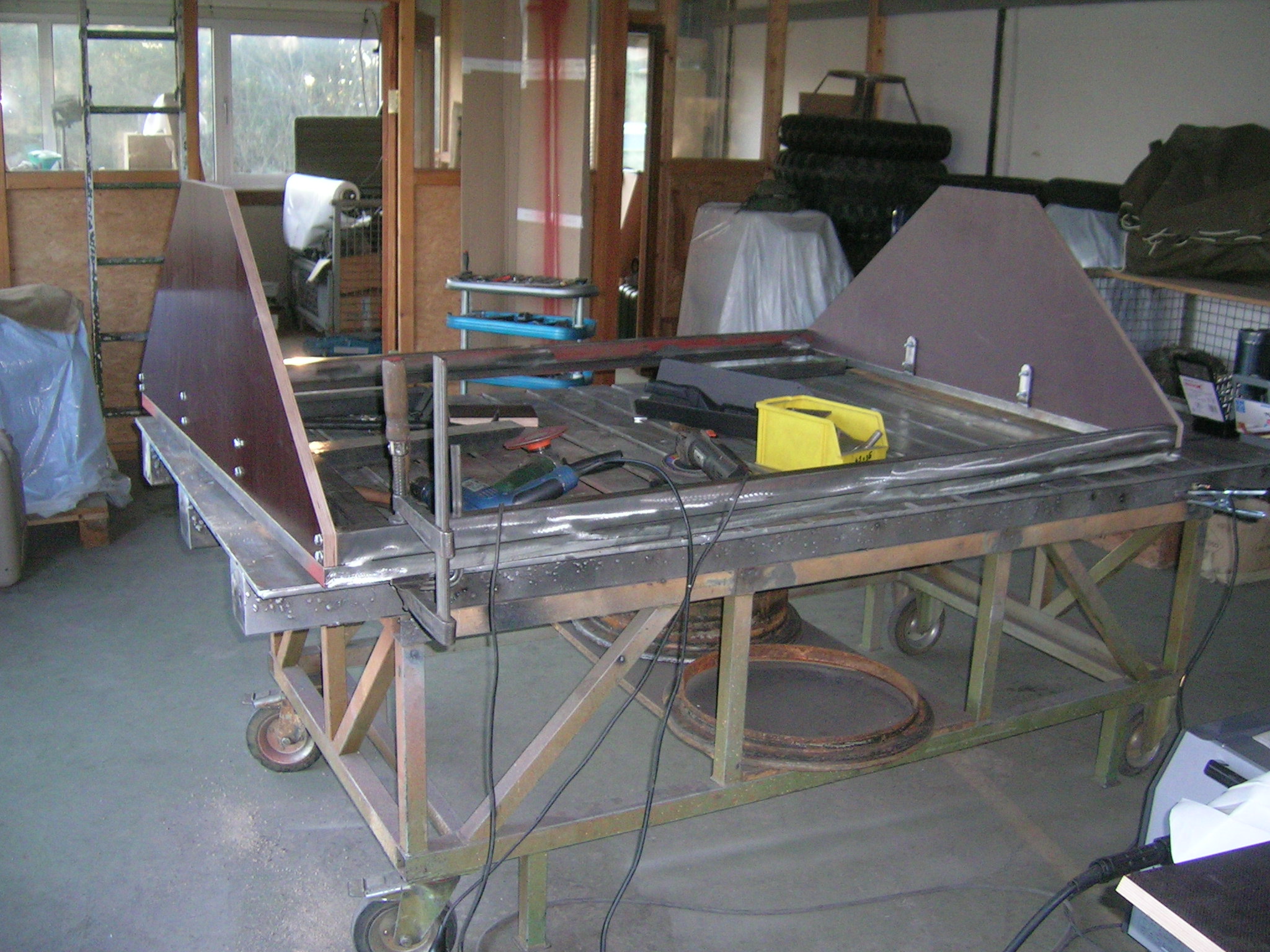

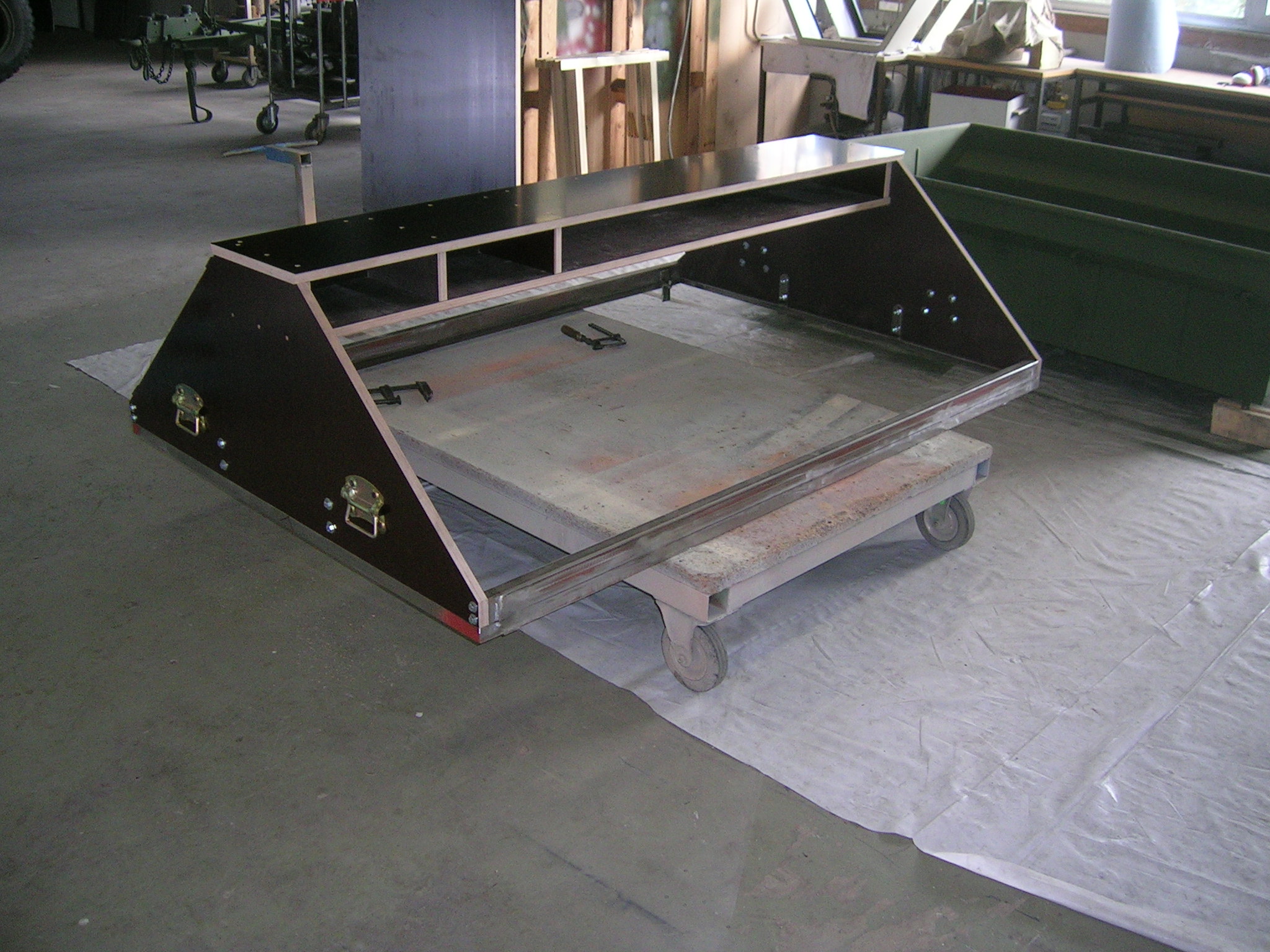

Heute kann ich etwas zu meinem Hängeraufbau für meinen M416 A1 Hänger schreiben. Nachdem alles geschweißt ist, konnte ich nun die Vorderseite und Rückseite anschrauben.

So habe ich es gemacht:

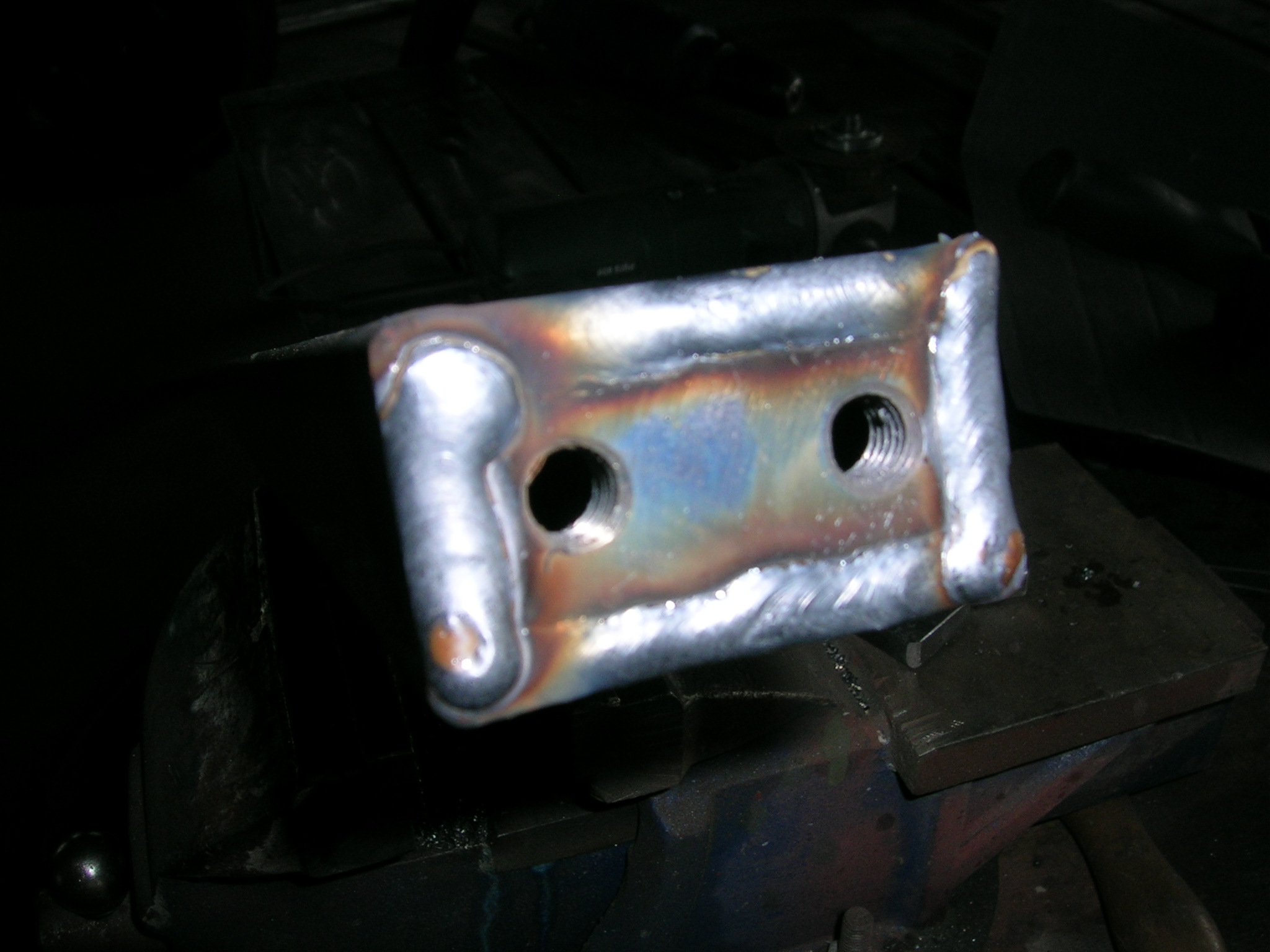

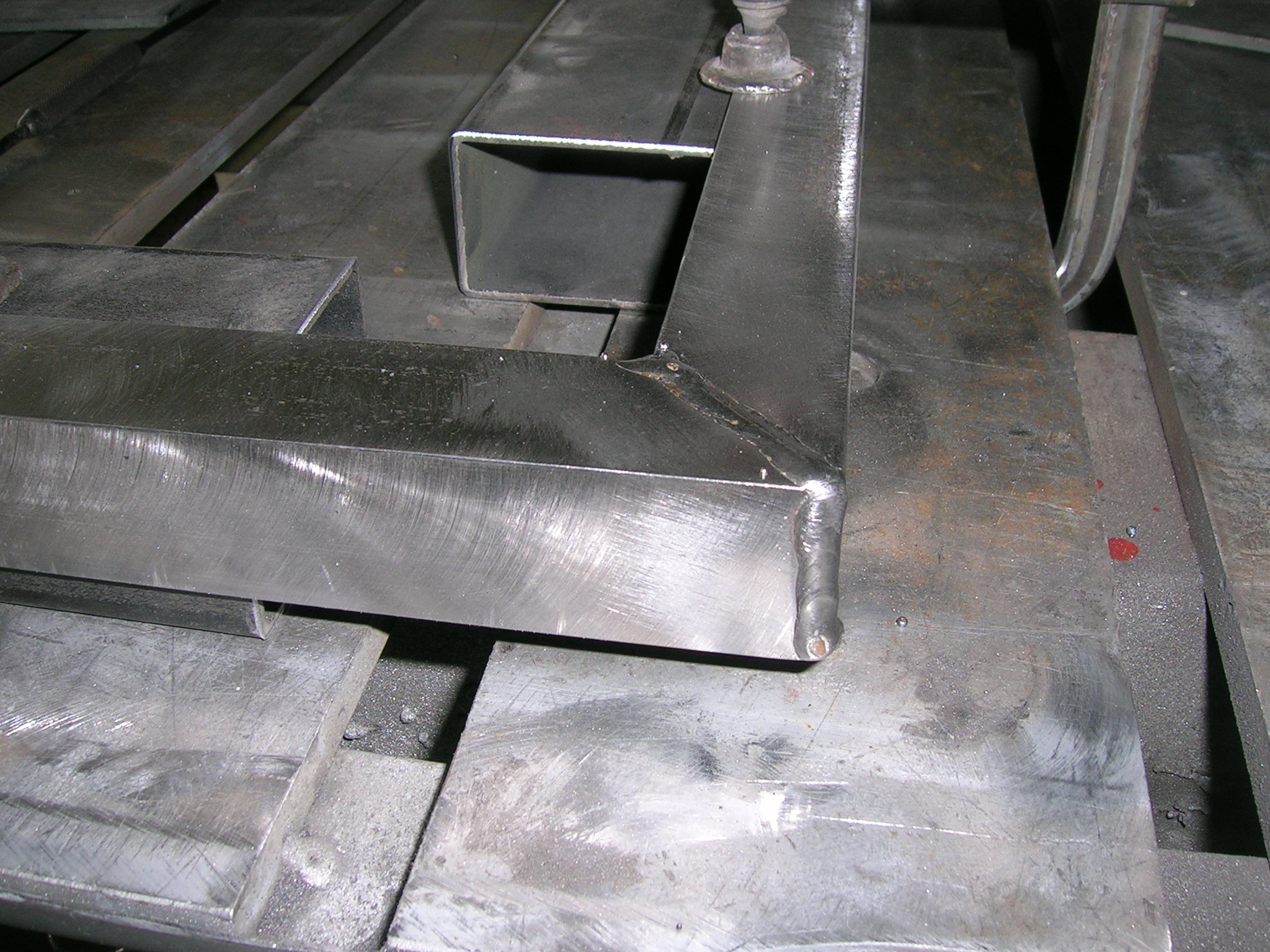

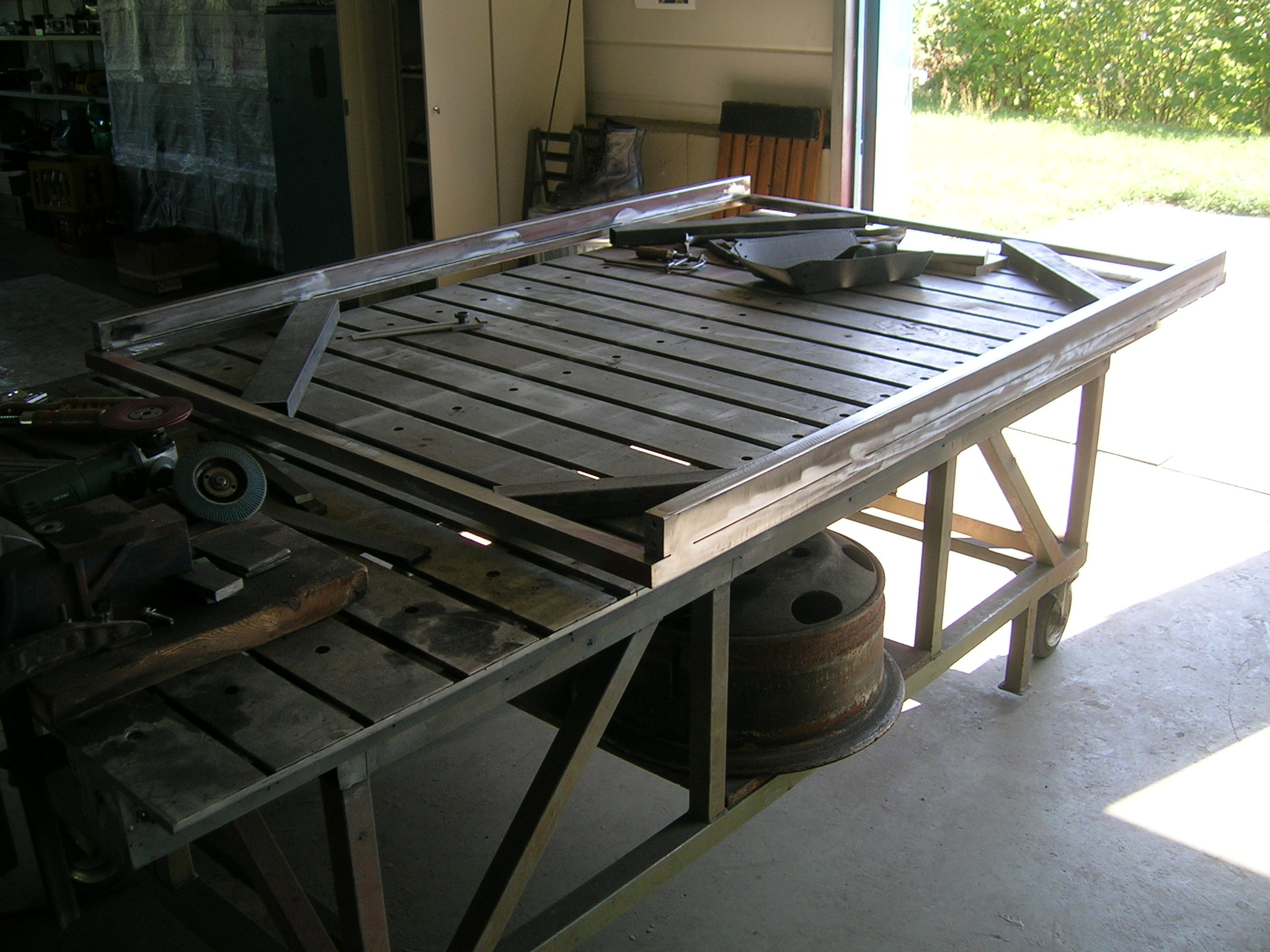

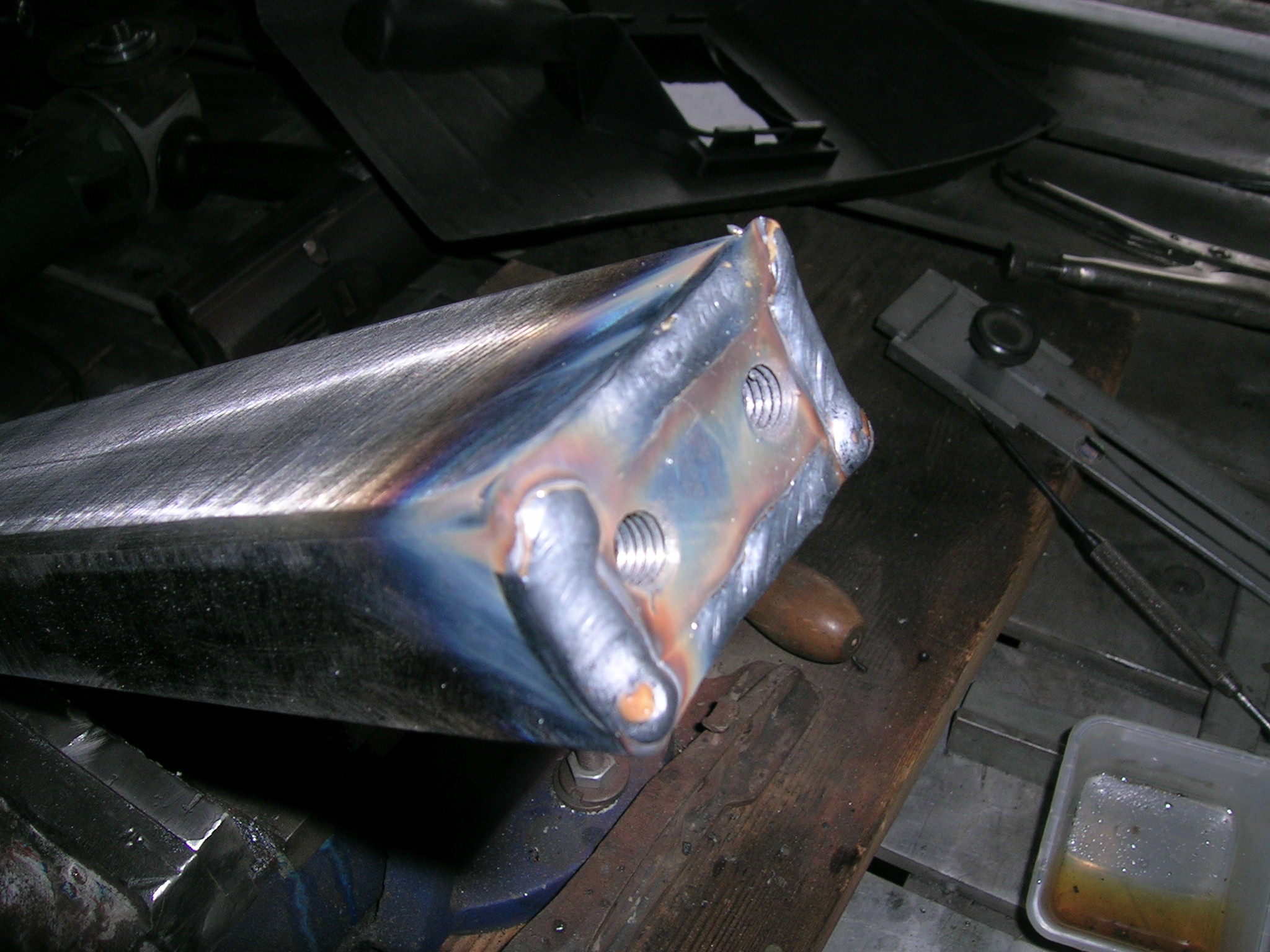

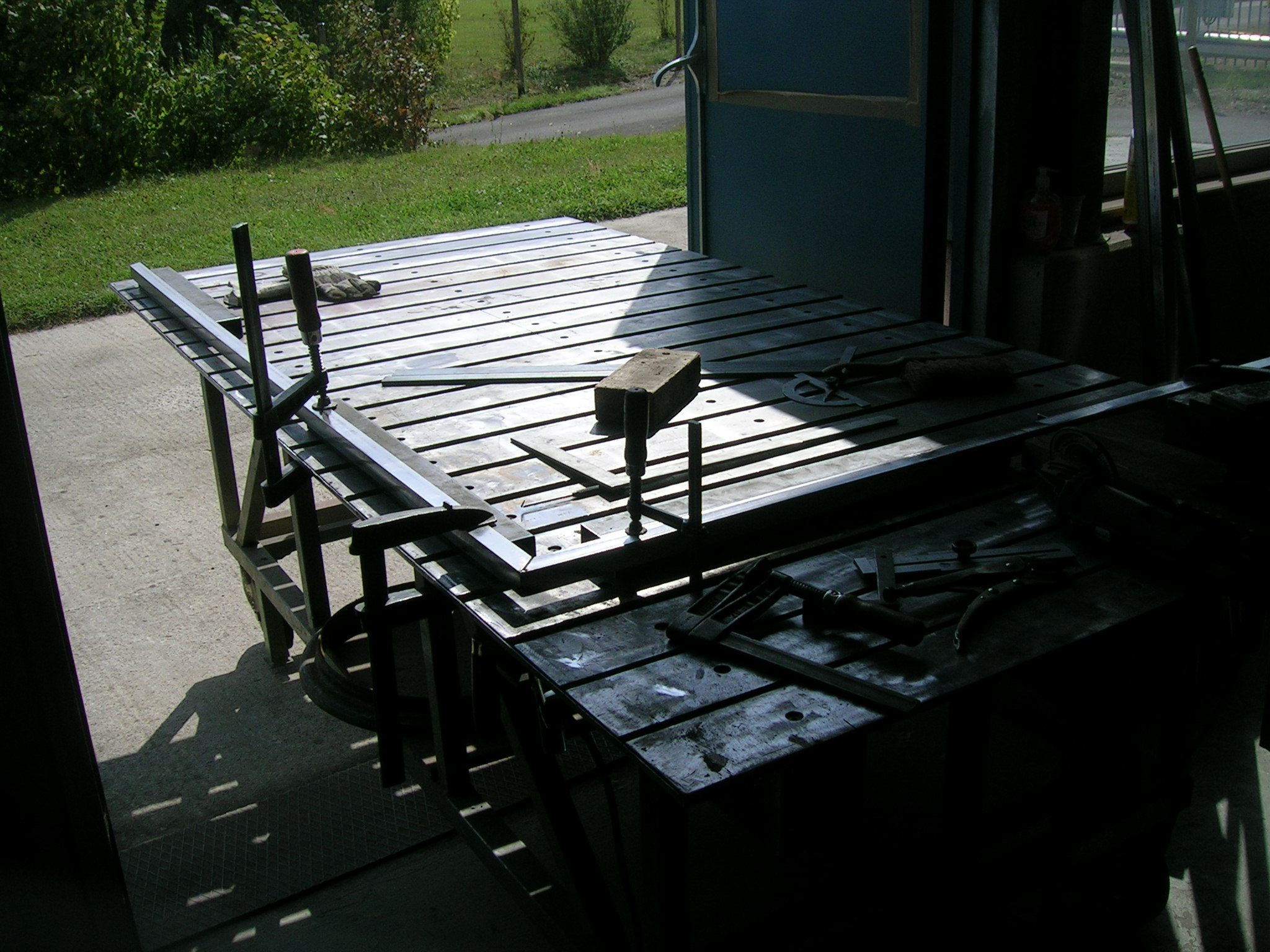

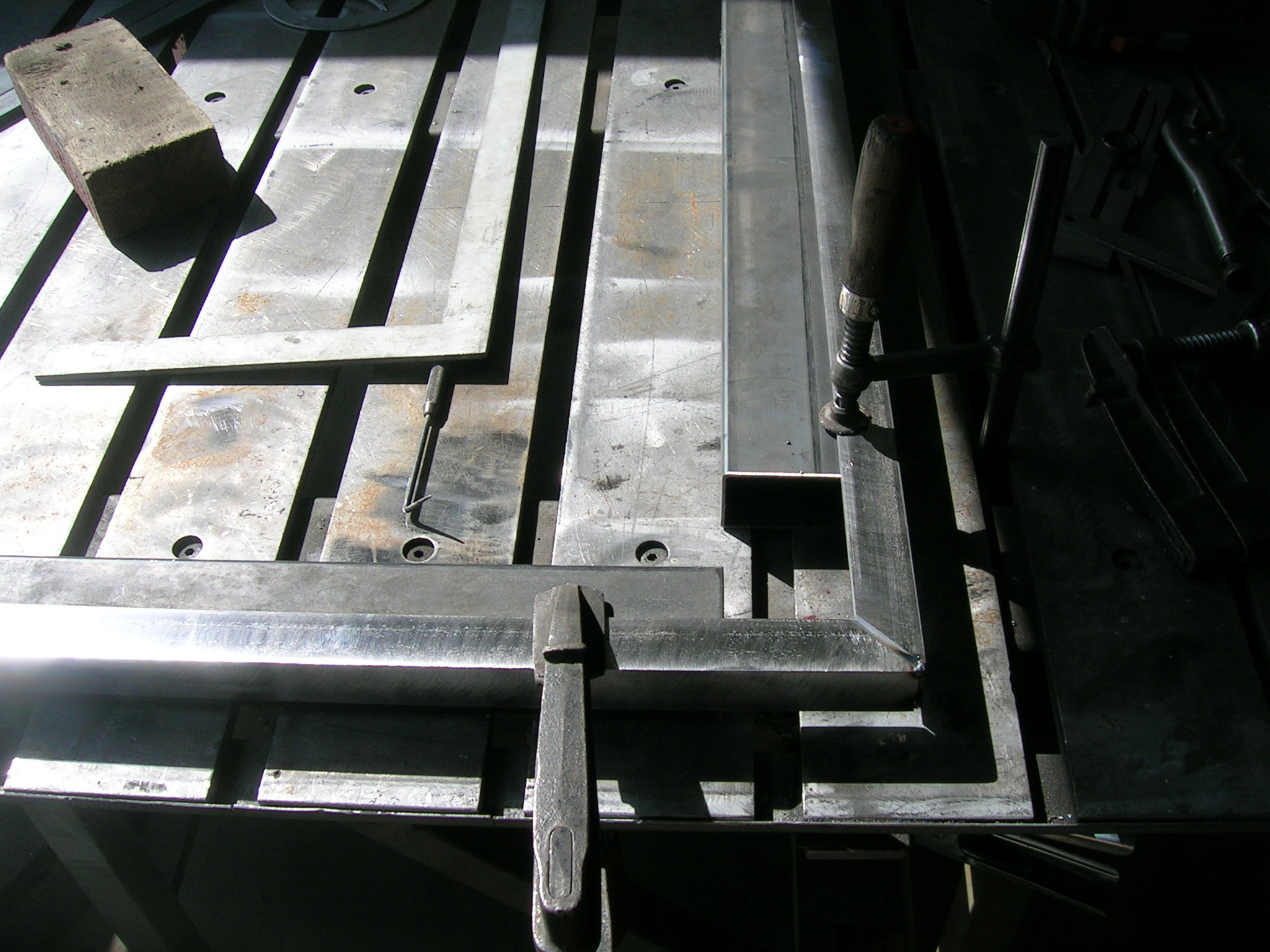

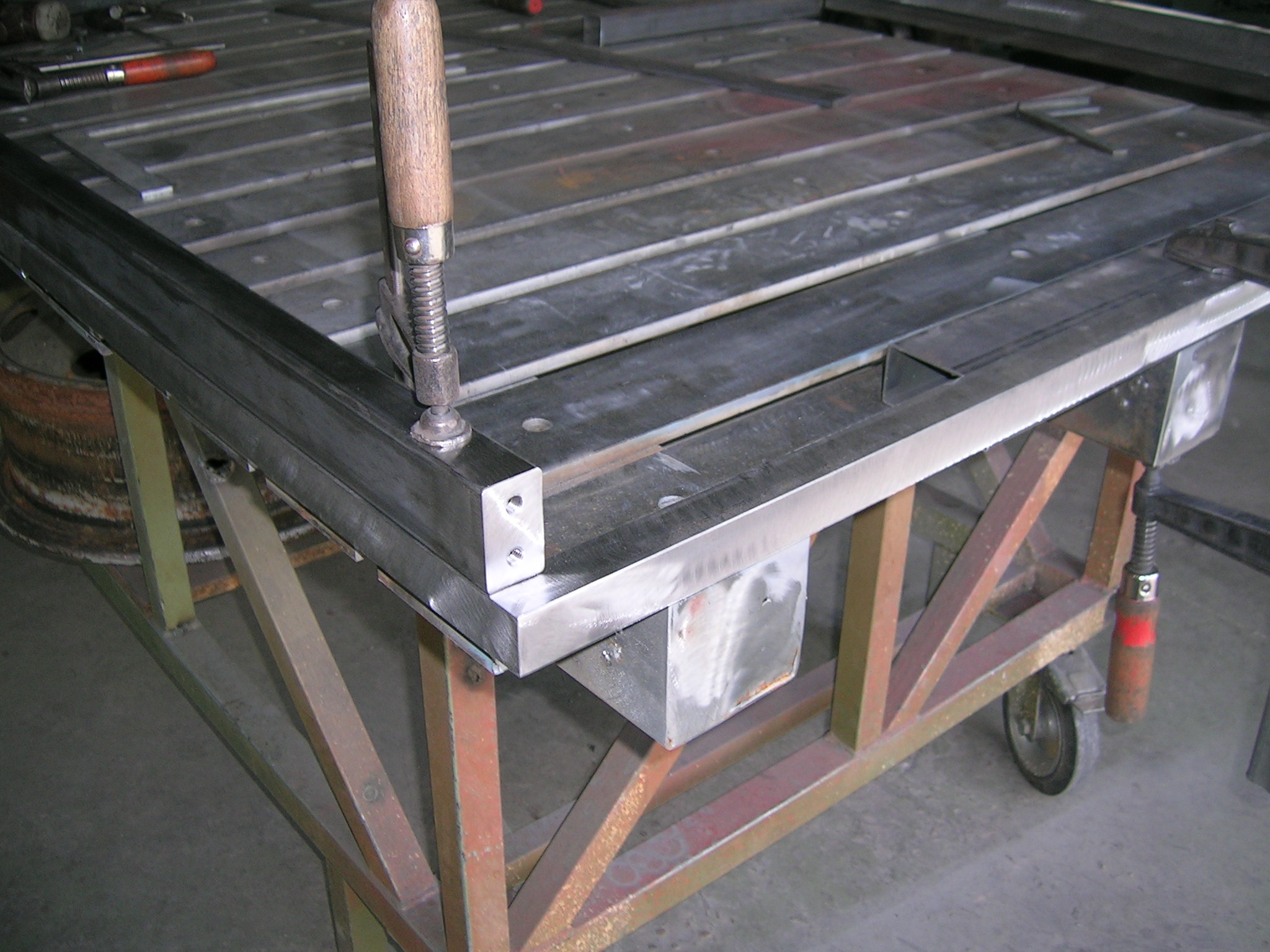

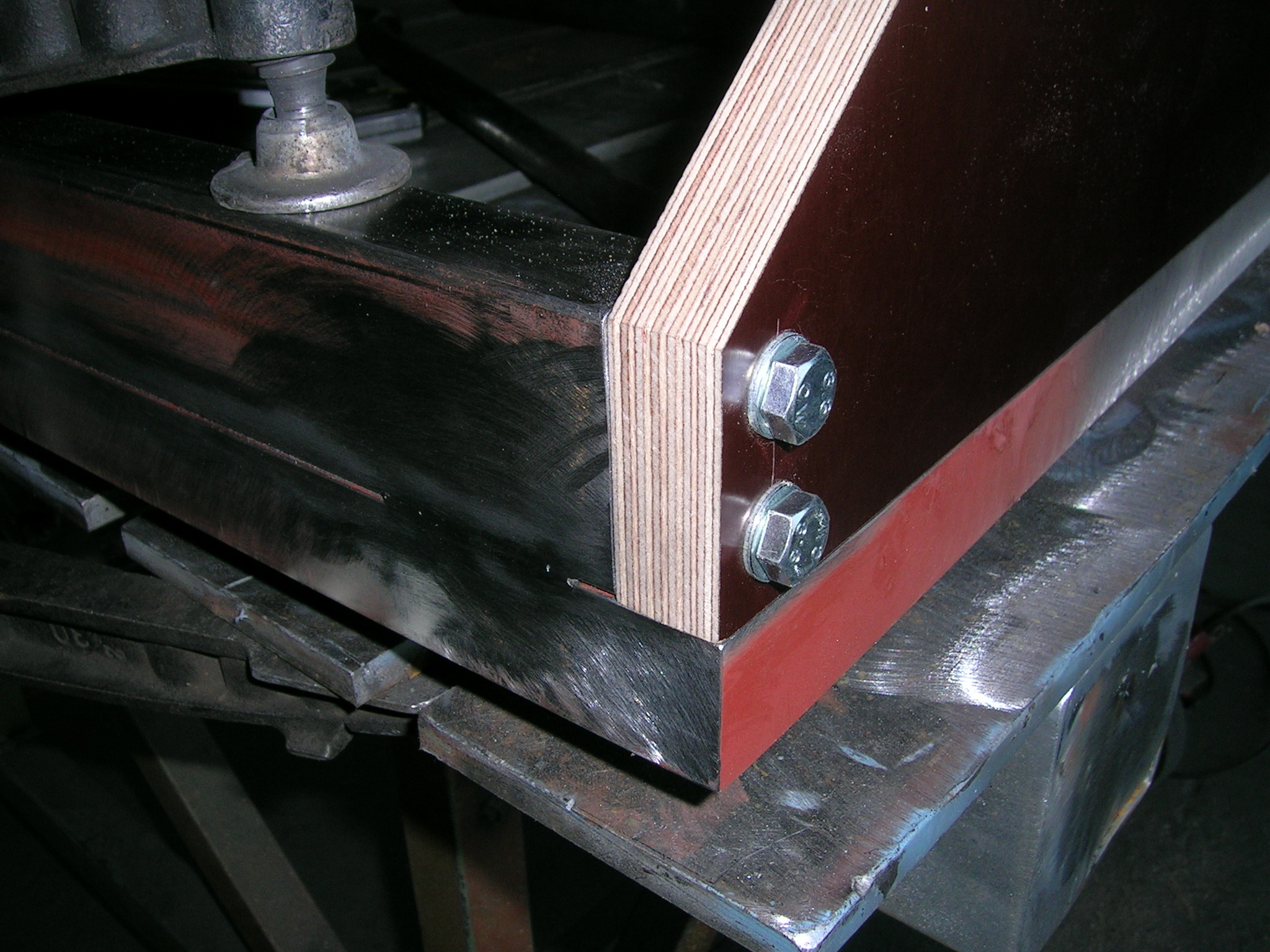

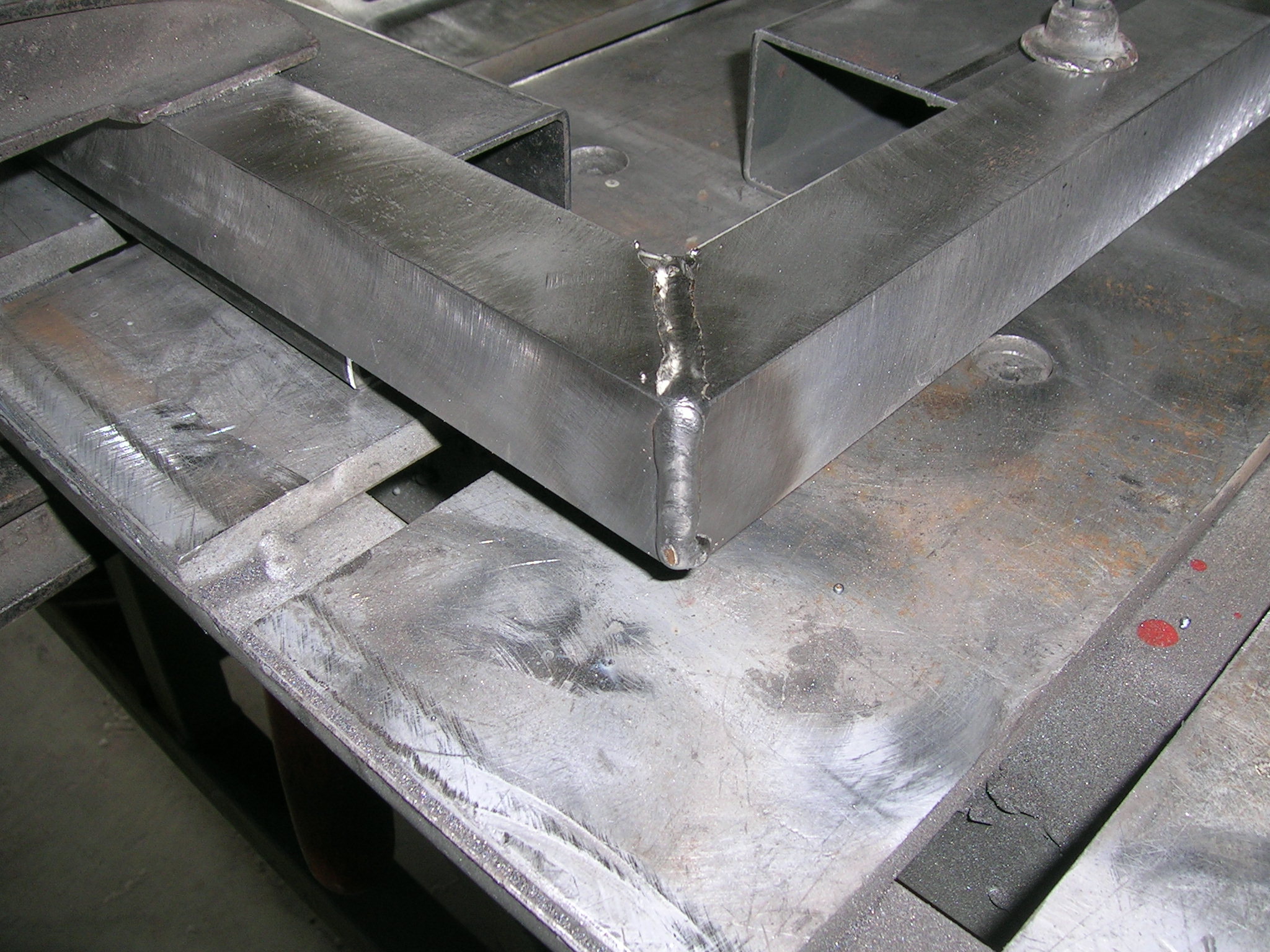

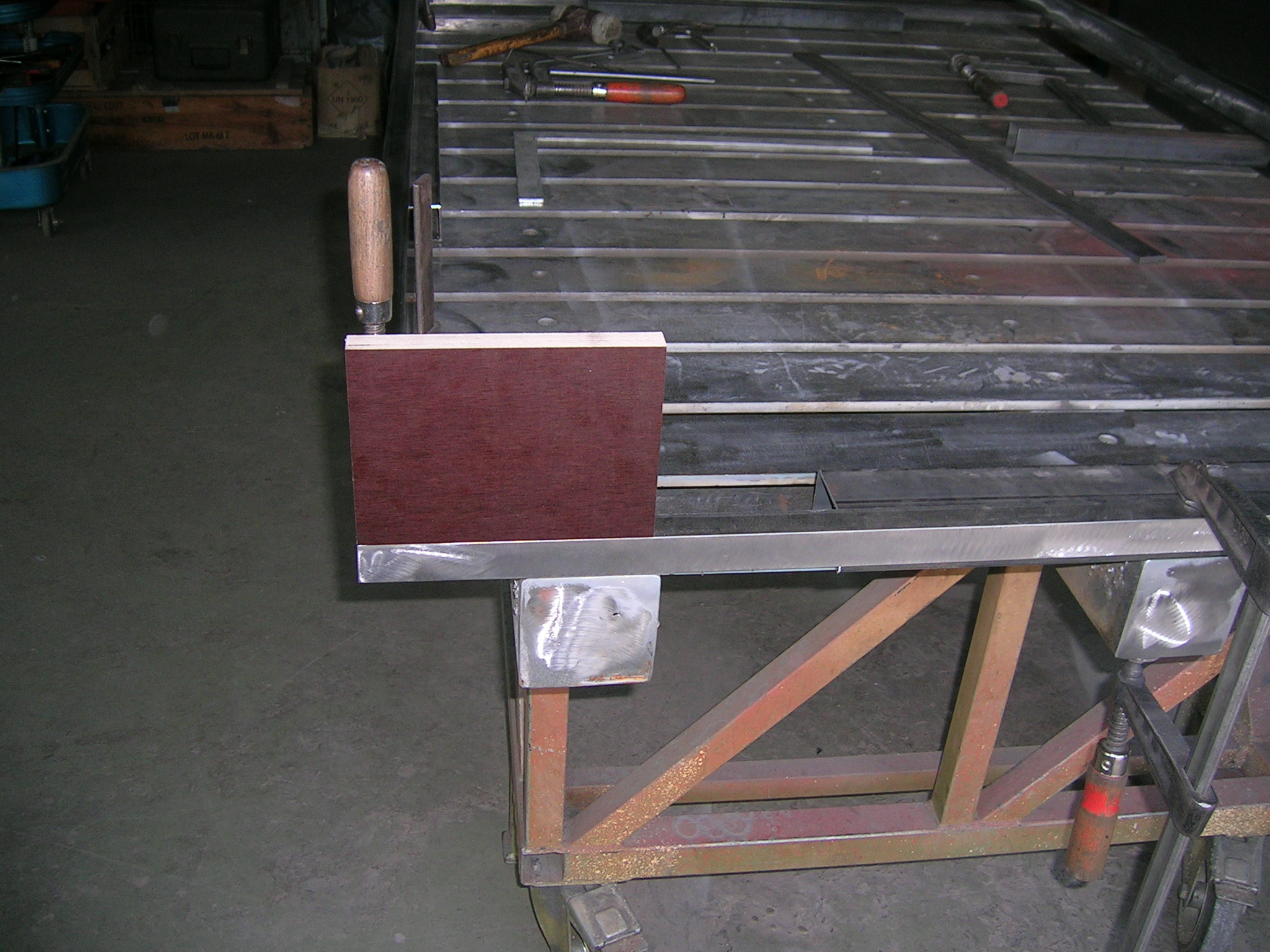

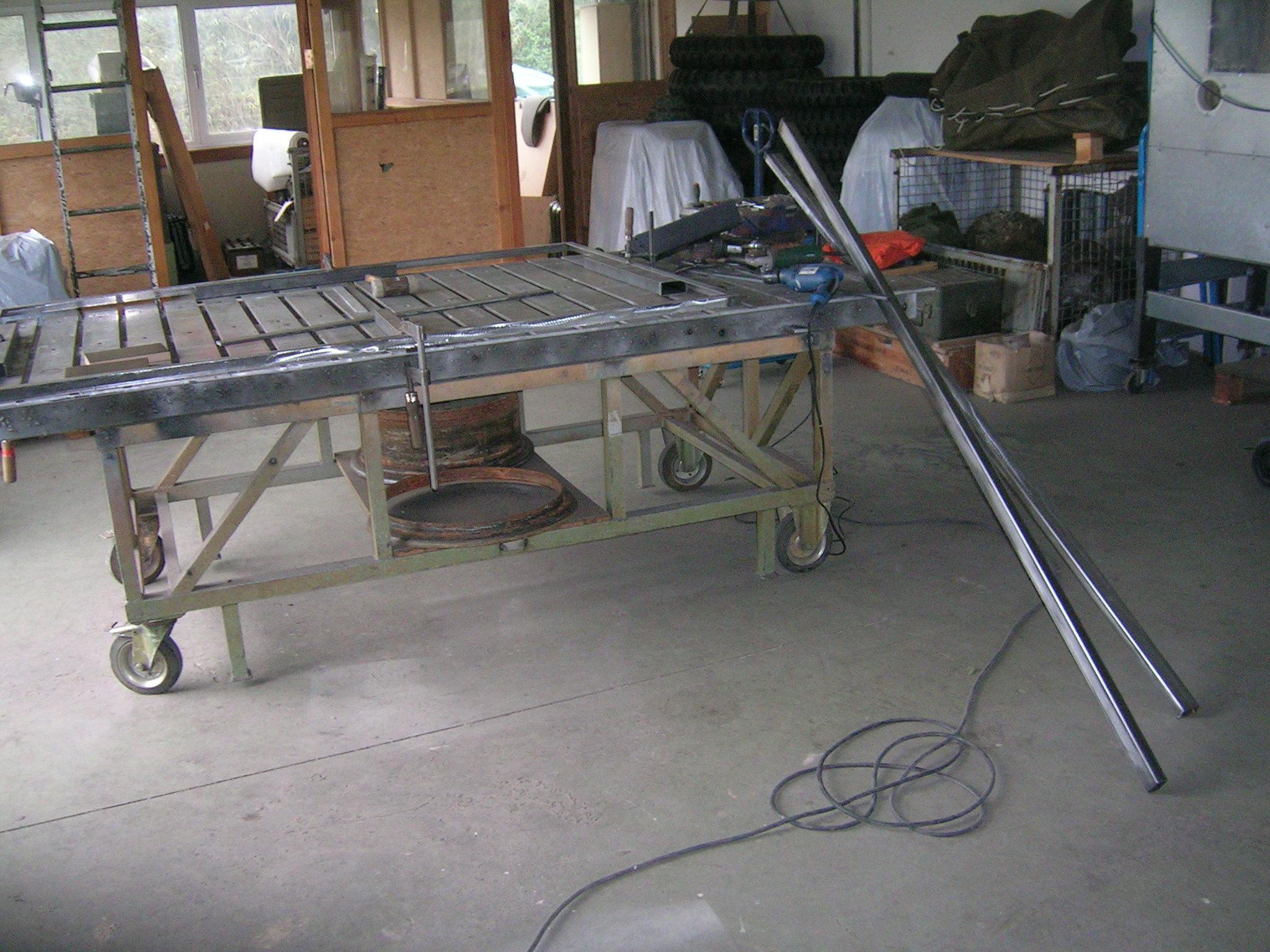

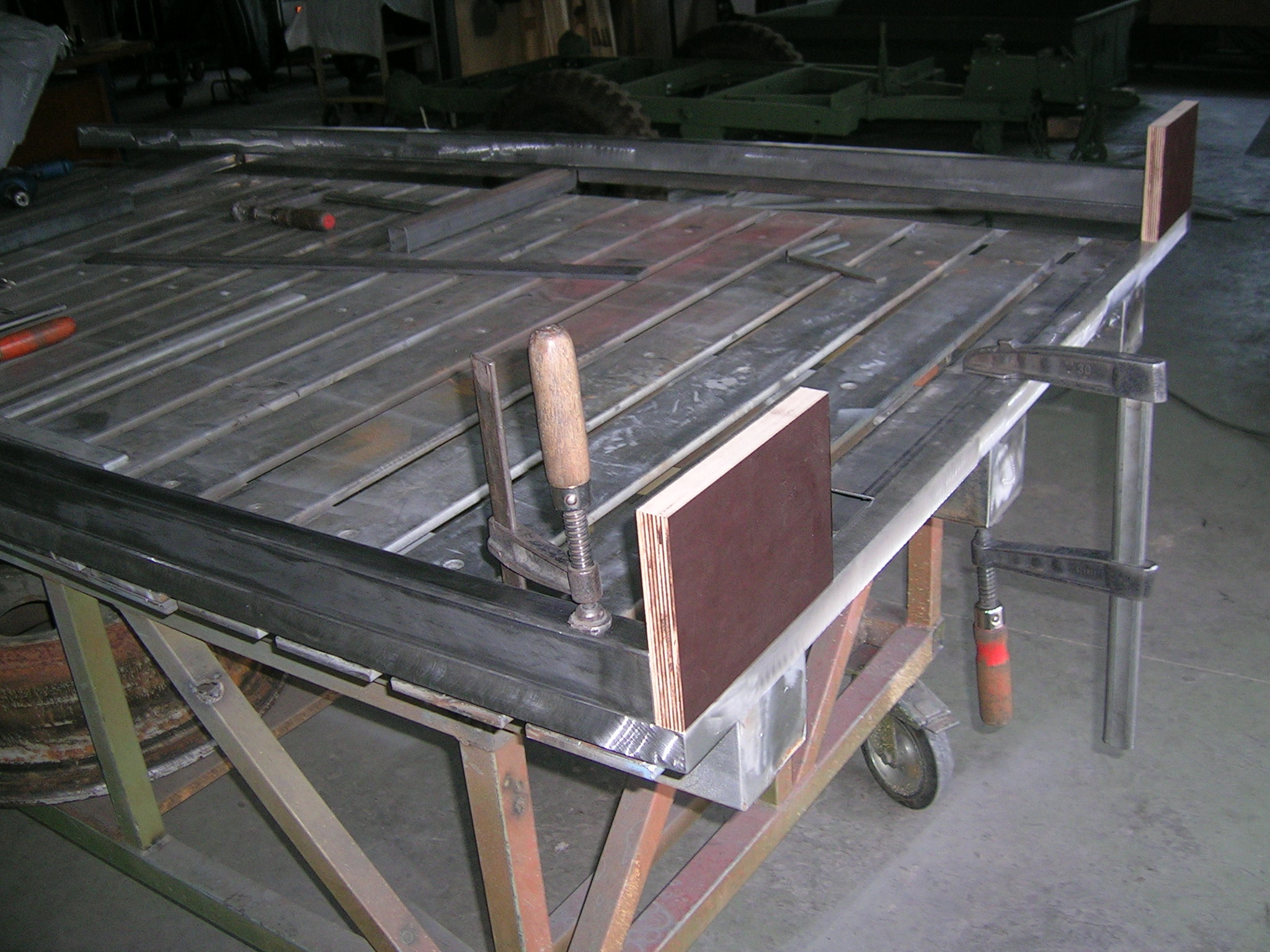

Ich habe mir einfach 30er Winkeleisen besorgt und zu einem Rahmen zusammen geschweißt. Anschließend habe ich 30x50er Rohr angeschafft und stirnseitig mit einem 8er Material zugedeckelt, in das ich bereits M8er-Gewinde geschnitten hatte. Die Rohrunterseite und die Rahmenoberseite habe ich im Anschluß grundiert und mit einer “Silikonnaht” versehen. Dann habe ich alles ausgemittelt und das Rohr auf den Rahmen gespannt. Durch die Grundierung soll sich kein Rost bilden, die Silikonnaht müsste alles zwischen dem Rahmen und dem Rohr dicht machen. Nun habe ich beide Rohre auf den Rahmen geschweißt und die Schweißnähte schön verschliffen.

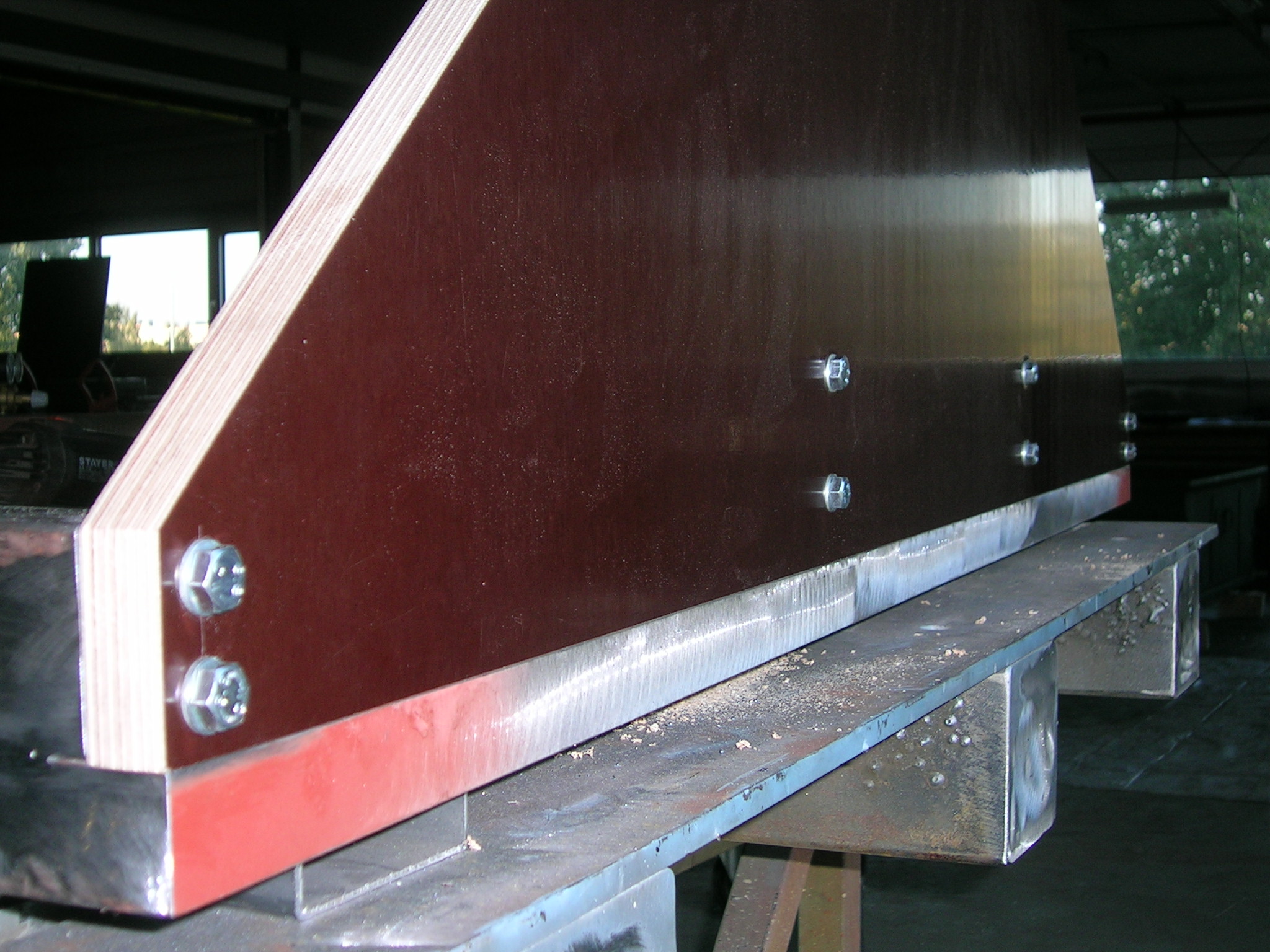

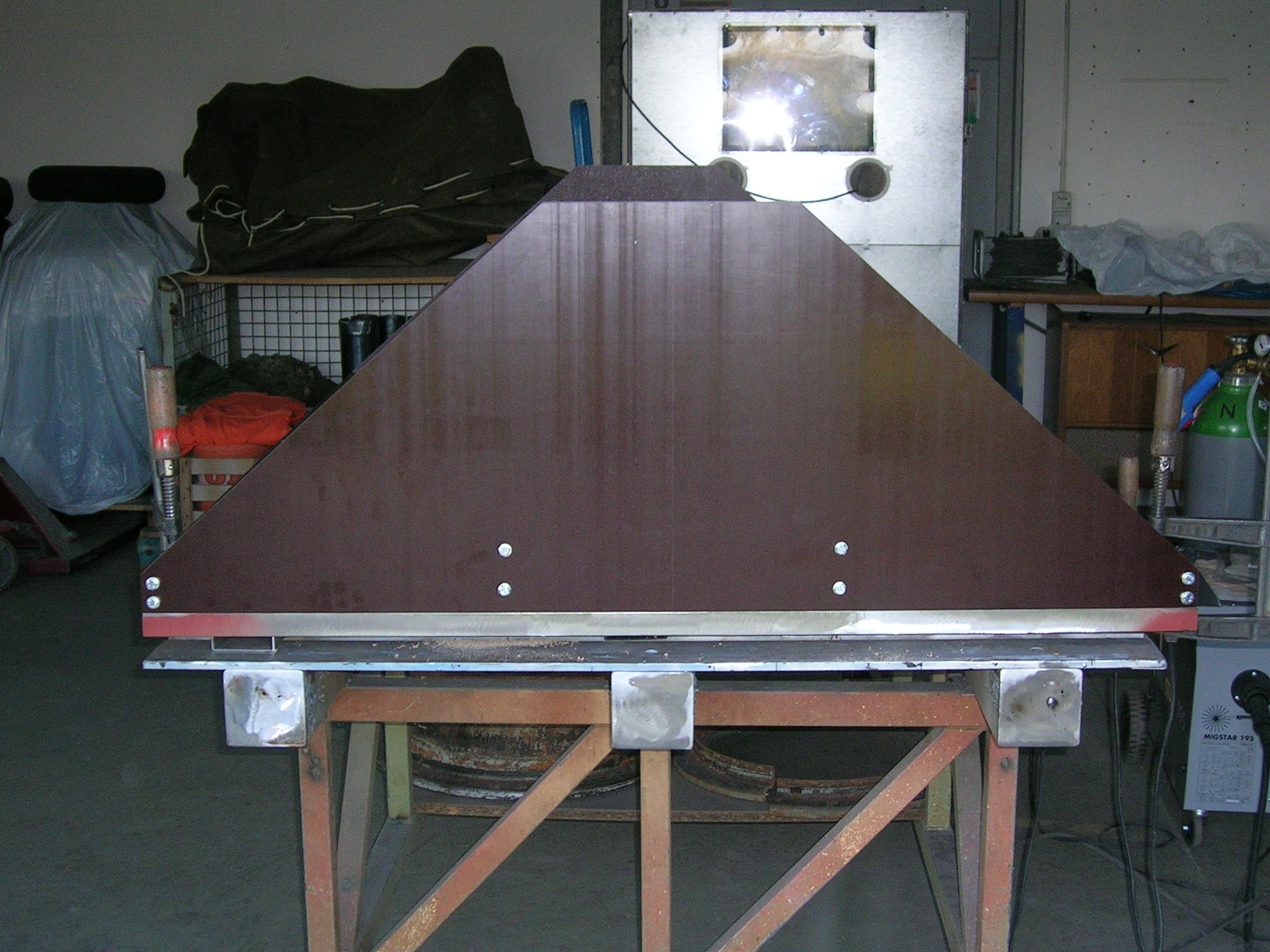

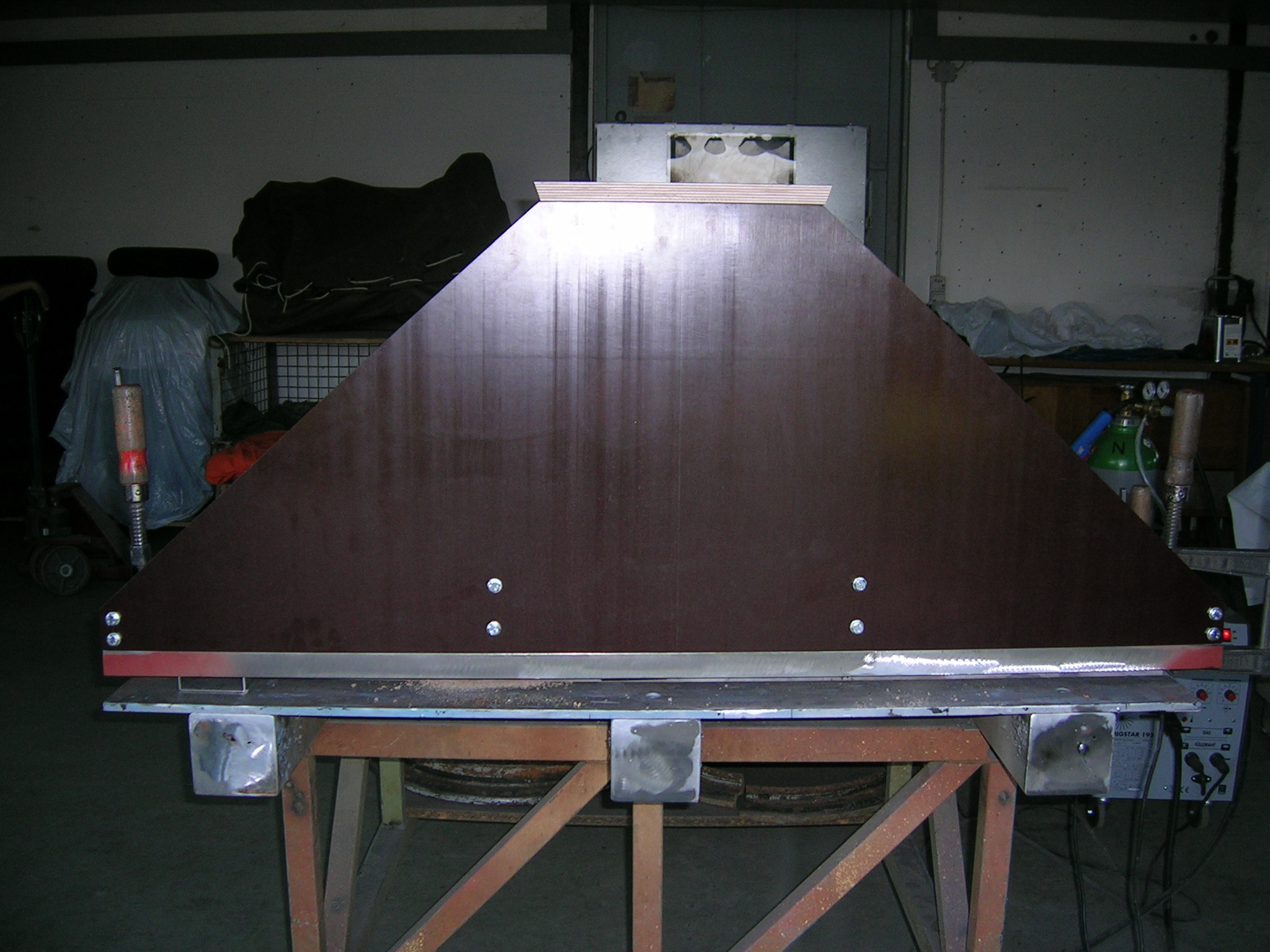

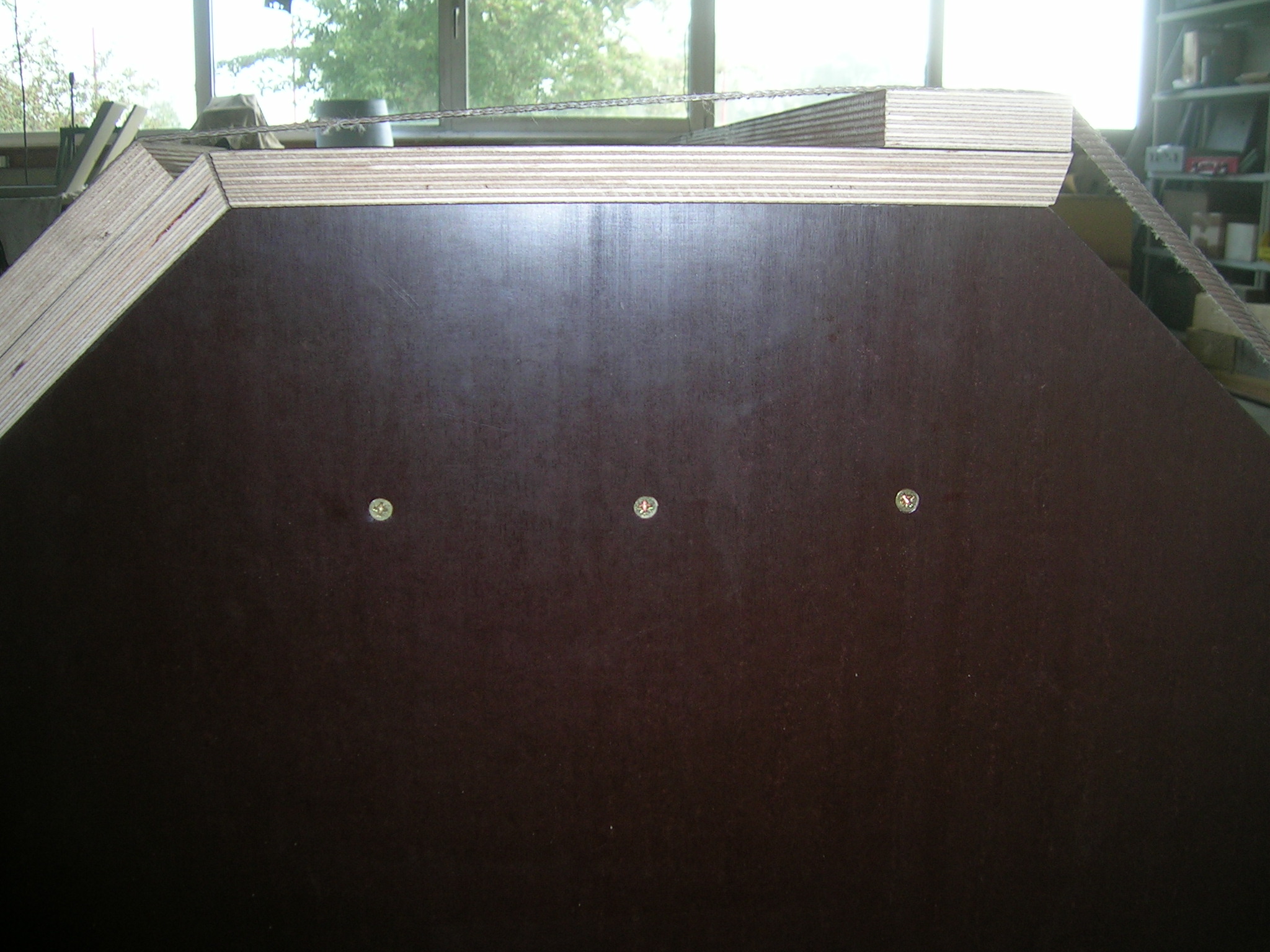

Die Vorderseite sowie die Rückseite, beide Seitendeckel bzw. Türen und die Decke habe ich mir von einem Jeepkollegen auf Maß sägen lassen. Die Platten sind aus Siebdruckplatten und sind relativ robust. Ich konnte heute die Vorder- und die Rückseite montieren und verschrauben, die Decke inkl. Staufächer werde ich als nächstes machen. Die Seitendeckel bzw. Türen werde ich am Schluß machen.

Hier ein paar Bilder vom Aufbau:
